модель 2021 года
- Модель Quadsport Z50 /LT-A 50
- Код модели LT-Z50M1

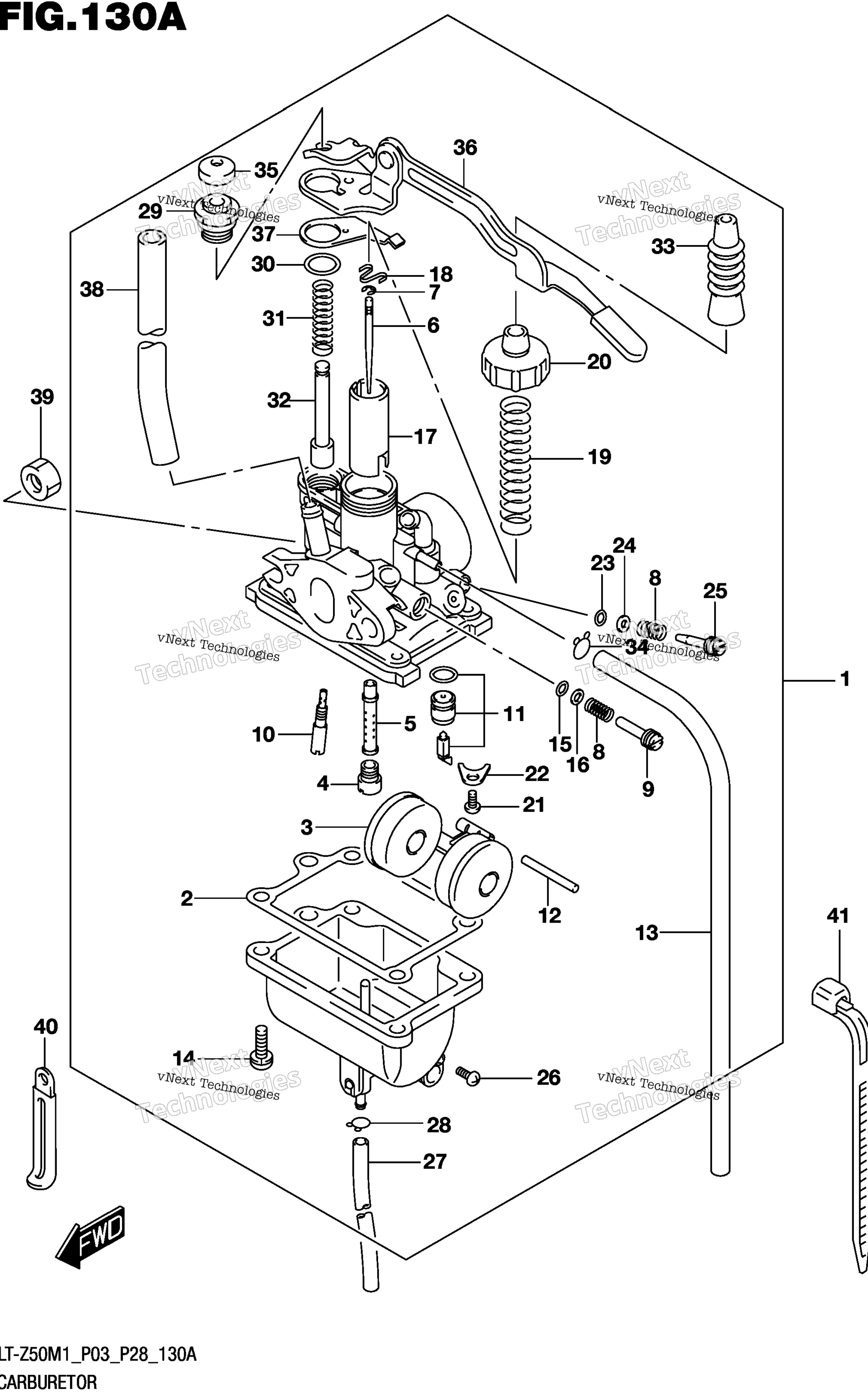

Схема карбюратора для LT-Z50M1
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY art. 13200-43G01-000
По запросу
2
.GASKET art. 13251-02410-000
По запросу
3
.FLOAT art. 13250-02500-000
По запросу
4
.JET, MAIN art. 13347-43G00-000
По запросу
5
.JET, NEEDLE art. 13349-43G00-000
По запросу
6
.NEEDLE, JET art. 13383-43G00-000
По запросу
7
.CLIP, NEEDLE art. 13394-40D00-000
По запросу
8
.SPRING art. 13268-35010-000
По запросу
9
.SCREW,THROTTLE STOP art. 13483-16A01-000
По запросу
10
.JET, PILOT (12.5) art. 09492-12003-000
По запросу
11
.VALVE ASSY, NEEDLE art. 13370-36GA1-000
По запросу
12
.PIN,FLOAT art. 13254-20010-000
По запросу
13
.HOSE, (5X10X600) L:600->400 art. 44421-13ER0-000
По запросу
14
.SCREW art. 13601-04148-000
По запросу
15
.WASHER art. 13291-35010-000
По запросу
16
Уплотнительное кольцо Suzuki art. 13295-33010-000
от 420 ₽
17
.PISTON VALVE art. 13501-43G00-000
По запросу
18
.SEAT, THROTTLE VALVE SP art. 13581-04010-000
По запросу
19
.SPRING, THRPTTLE VALVE art. 13573-02330-000
По запросу
20
.CAP art. 13261-28B00-000
По запросу
21
.PLATE,NEEDLE VALVE FITTING art. 13373-46710-000
По запросу
22
.SCREW art. 02112-0306B-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
24
Шайба Suzuki art. 13291-29900-000
По запросу
25
.ADJUSTER (2,0) art. 13269-43G00-000
По запросу
26
.SCREW,DRAIN art. 13247-09G10-000
По запросу
27
.HOSE (3X7X600) L:600->250 art. 09355-30001-600
По запросу
28
.CLIP art. 13529-98011-000
По запросу
29
.GUIDE HOLDER art. 13418-43G00-000
По запросу
30
.O RING art. 13278-02330-000
По запросу
31
.SPRING art. 13417-43G00-000
По запросу
32
.PLUNGER ASSY art. 13411-28700-000
По запросу
33
.CAP art. 13681-36GA0-000
По запросу
34
CLIP art. 09401-08410-000
По запросу
35
.CAP art. 13416-46710-000
По запросу
36
.LEVER ASSY art. 13420-43G00-000
По запросу
37
.SPRING PLATE art. 13426-43G00-000
По запросу
38
.HOSE art. 13683-24A41-000
По запросу
39
NUT (6X3.6) art. 09140-06023-000
По запросу
40
CLAMP (L:45) art. 09404-06429-000
По запросу
41
CLAMP (L:125) art. 09407-14403-000
По запросу
