модель 2023 года
- Модель Quadsport Z90
- Код модели LT-Z90M3

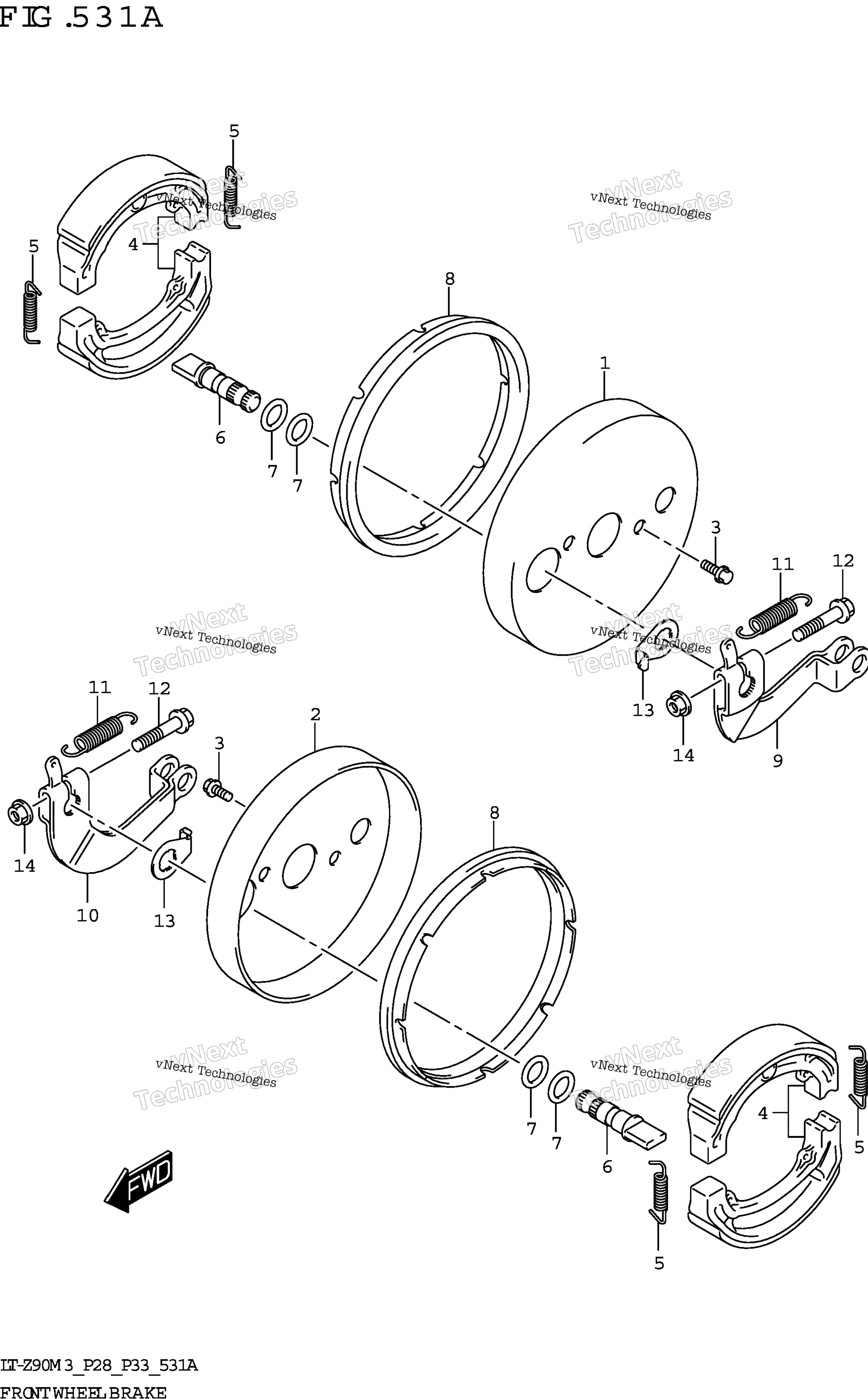

Схема передней части Wheel Brake для LT-Z90M3
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE,FRONT BRAKE,R art. 54511-08H00-000
По запросу
2
PLATE,FRONT BRAKE,L art. 54811-08H00-000
По запросу
3
BOLT art. 01547-0610B-000
По запросу
4
SHOE SET,FRONT BRAKE art. 54400-08810-000
По запросу
5
SPRING,REAR BRAKE SHOE art. 55421-20E00-000
По запросу
6
CAM,FRONT BRAKE art. 54441-08H00-000
По запросу
7
O-RING (D:2.4,ID:11.8) art. 09280-12012-000
По запросу
8
SEAL,FRONT BRAKE DUST art. 54124-08H00-000
По запросу
9
LEVER,FRONT BRAKE CAM,R art. 54450-08H00-000
По запросу
10
LEVER,FRONT BRAKE CAM,L art. 54460-08H00-000
По запросу
11
SPRING art. 09443-10044-000
По запросу
12
BOLT (6X32) art. 09103-06135-000
По запросу
13
PLATE,FR BK LINING INDICATOR art. 54492-08H00-000
По запросу
14
NUT art. 08316-1006B-000
По запросу
