модель 2001 года
- Модель Blaster 200
- Код модели BLASTER (YFS200N)

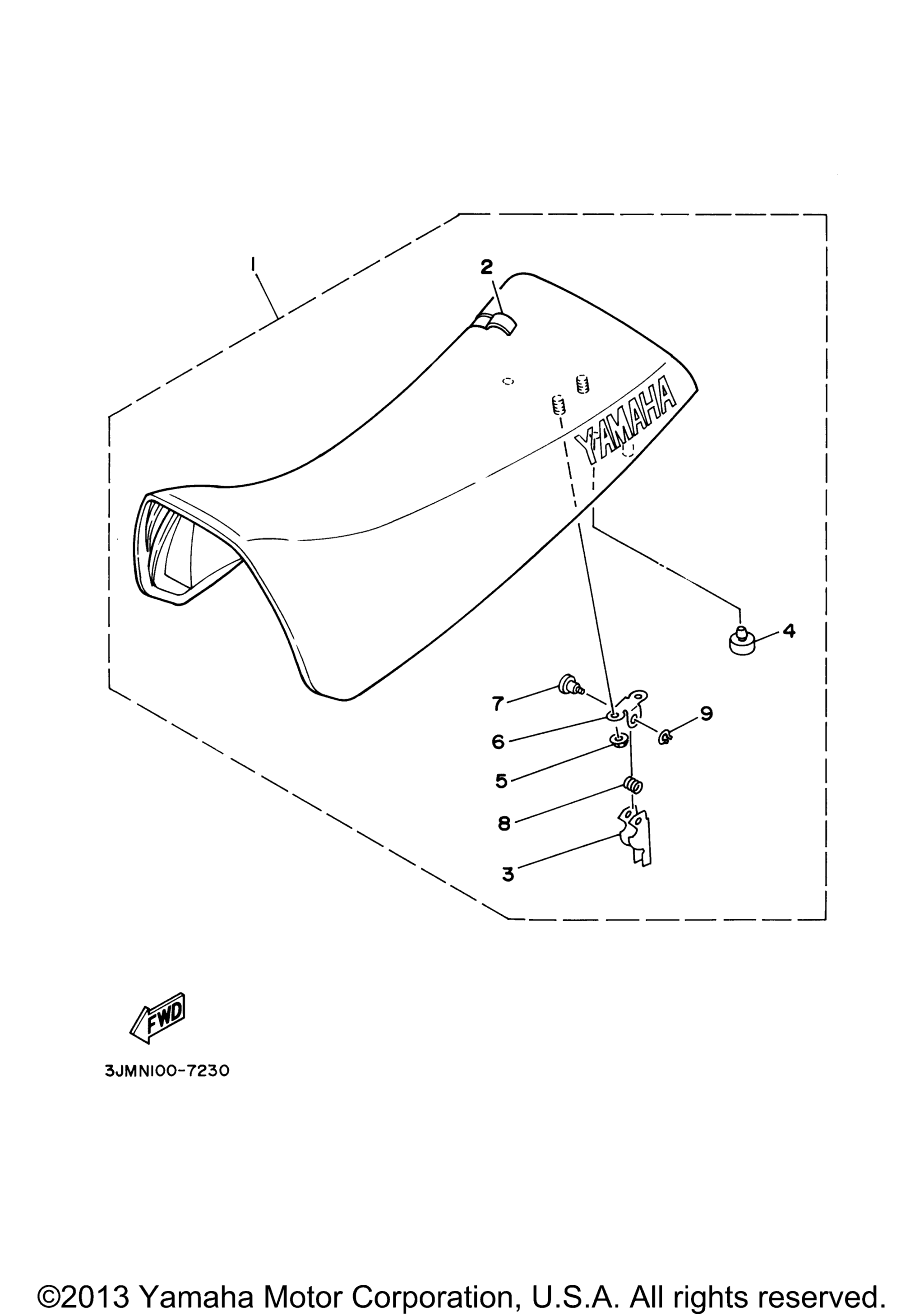

Схема сиденья для BLASTER (YFS200N)
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy UR DPBSE (U49) art. 5KJ-24710-A0-00
По запросу
1
Single Seat Assy UR RW (U49) art. 5KJ-24710-B0-00
По запросу
2
. Cover, Seat UR DPBSE (U49) art. 5KJ-2470F-A0-00
По запросу
2
. Cover, Seat UR RW (U49) art. 5KJ-2470F-B0-00
По запросу
3
. .Lever, Seat (U49) art. 29U-24776-00-00
По запросу
4
. .Stopper, Main Stand (U49) art. 371-27114-00-00
По запросу
5
. Nut, Flange (U49) art. 95707-06500-00
По запросу
6
. .Bracket, Seat Lever (U49) art. 4K0-24775-00-00
По запросу
7
. .Pin (U49) art. 4K0-24774-01-00
По запросу
8
. .Spring, Torsion (U49) art. 90508-20779-00
По запросу
9
. .Circlip (U49) art. 99080-04600-00
По запросу
