модель 2003 года
- Модель Blaster 200
- Код модели BLASTER (YFS200R)

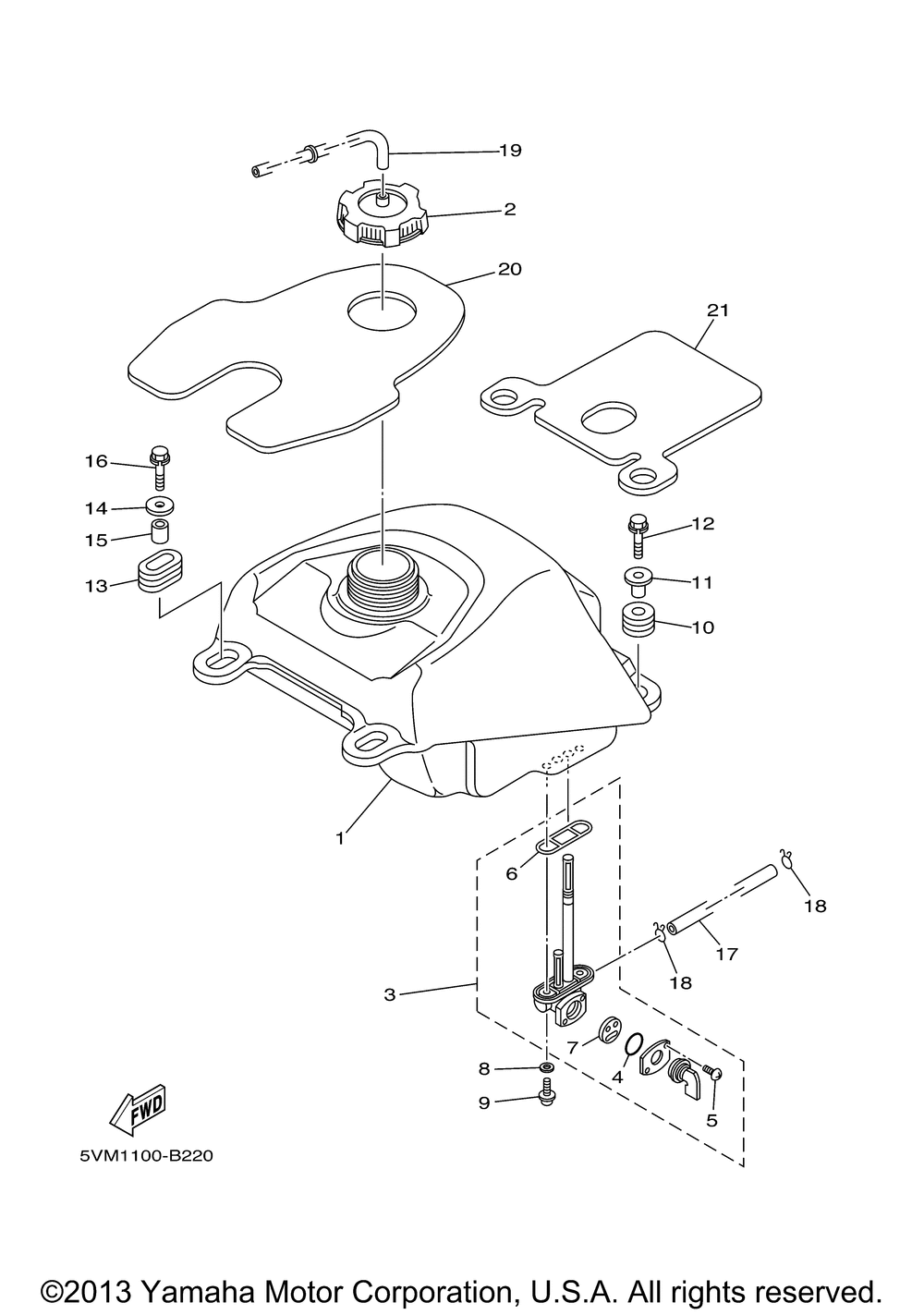

Схема топливного бака для BLASTER (YFS200R)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANKThis item has been discontinued and may not be available. Contact us for more information. art. 2XJ-24110-00-00
По запросу
2
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
3
FUEL COCK ASSY 1(replaces 55W-24500-01-00) art. 55W-24500-10-00
По запросу
4
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
5
SCREW,PAN HEAD(replaces 97801-03008-00) art. 98580-03008-00
По запросу
6
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
7
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
8
WASHER,PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
9
SCREW,SPEC'L SHAPE art. 90149-06011-00
По запросу
10
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
11
COLLAR art. 90387-066H4-00
По запросу
12
Болт Yamaha art. 90119-06073-00
По запросу
13
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
14
Шайба Yamaha art. 90201-06090-00
По запросу
15
Втулка Yamaha art. 90387-07598-00
По запросу
16
Болт Yamaha art. 90119-06073-00
По запросу
17
HOSE(replaces 90445-100E9-00) art. 90445-10752-00
По запросу
18
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
19
HOSEThis item has been discontinued and may not be available. Contact us for more information. art. 90445-08013-00
По запросу
20
TRIM,COVER PANEL art. 2XJ-2414H-01-00
По запросу
21
GUARD art. 3JM-2414J-00-00
По запросу
