модель 2003 года
- Модель Raptor 80
- Код модели RAPTOR 80 (YFM80WR)

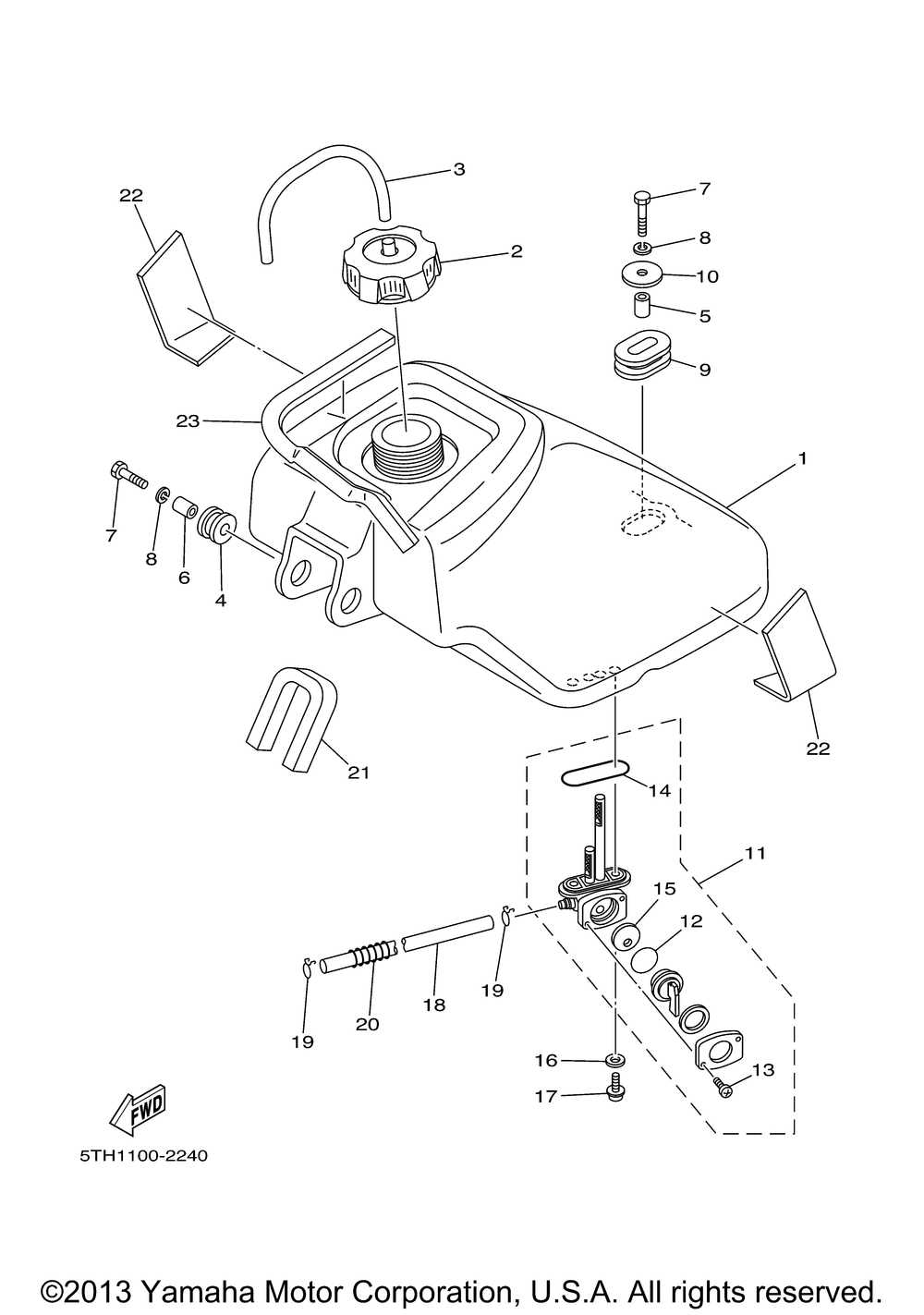

Схема топливного бака для RAPTOR 80 (YFM80WR)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANKThis item has been discontinued and may not be available. Contact us for more information. art. 2HX-24110-00-00
По запросу
2
CAP ASSY(replaces 2FJ-24610-00-00) art. 2FJ-24610-20-00
По запросу
3
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
4
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
5
Втулка Yamaha art. 90387-07598-00
По запросу
6
Втулка Yamaha art. 90387-066J1-00
По запросу
7
Болт Yamaha art. 97017-06030-00
По запросу
8
Шайба Yamaha art. 92907-06100-00
от 473 ₽
9
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
10
Шайба Yamaha art. 90201-06090-00
По запросу
11
FUEL COCK ASSY 1(replaces 55X-24500-01-00) art. 55X-24500-02-00
По запросу
12
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
13
SCREW,PAN HEAD(replaces 97801-03008-00) art. 98580-03008-00
По запросу
14
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
15
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
16
WASHER,PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
17
SCREW,SPEC'L SHAPE art. 90149-06011-00
По запросу
18
HOSE(replaces 90445-10638-00) art. 90445-10752-00
По запросу
19
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
20
SPRING,COMPRESSION art. 90504-06030-00
По запросу
21
DAMPER 1(replaces 2HX-24181-00-00) This item has been discontinued and may not be available. Contact us for more information. art. 88T-77198-00-00
По запросу
22
SEAT,BATTERY(replaces 12R-21747-00-00) art. 5Y1-82122-00-00
По запросу
23
DAMPER, PLATE 1 art. 5TH-2414H-00-00
По запросу
