модель 2004 года
- Модель Warrior 350
- Код модели WARRIOR (YFM35XSC/YFM35XS)

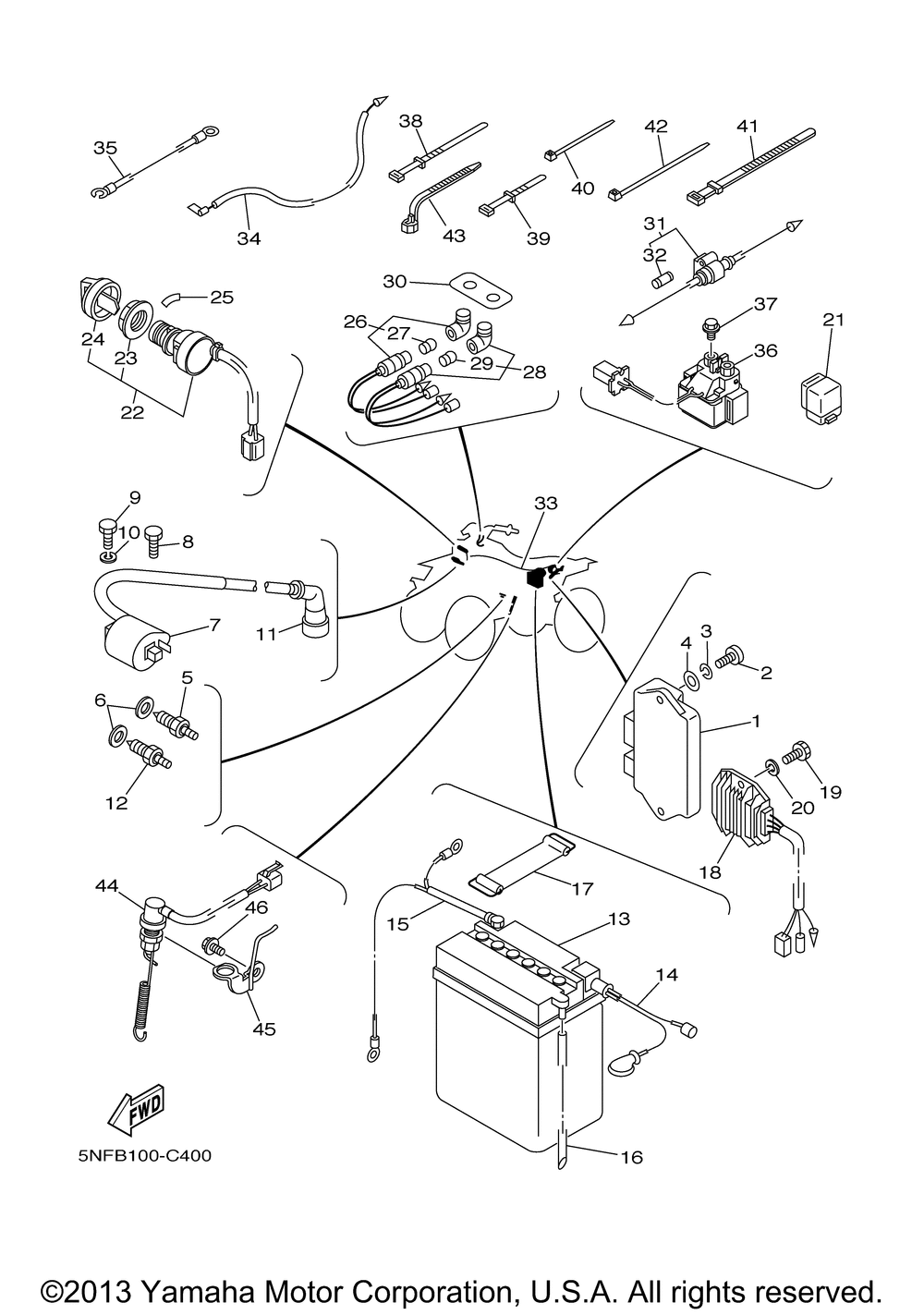

Схема электрооборудования 1 для WARRIOR (YFM35XSC/YFM35XS)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 5NF-85540-00-00
По запросу
2
Винт Yamaha art. 98517-06020-00
от 263 ₽
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
IGNITION COIL ASSY(replaces 5KM-82310-00-00) art. 5KM-82310-02-00
По запросу
8
Болт art. 90109-06723-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Шайба Yamaha art. 92907-06100-00
от 473 ₽
11
PLUG CAP ASY(replaces 1UY-82370-20-00) art. 3NS-82370-00-00
По запросу
12
NEUTRAL SWITCH ASSY art. 3GD-82540-11-00
По запросу
13
CB12CA GS BATTERY(replaces 1UY-82110-61-00) This item has been discontinued and may not be available. Contact us for more information. art. ACB-12CA0-00-00
По запросу
14
WIRE,PLUS LEAD(replaces 1UY-82115-00-00) art. 1YW-82115-00-00
По запросу
15
WIRE, MINUS LEAD art. 3GD-82116-00-00
По запросу
16
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
17
BAND,BATTERY art. 337-82131-00-00
По запросу
18
RECTIFIER & REGULATOThis item has been discontinued and may not be available. Contact us for more information. art. 4KB-81960-10-00
По запросу
19
Болт art. 97017-06020-00
По запросу
20
Шайба Yamaha art. 92907-06600-00
от 221 ₽
21
RELAY ASSY art. 3GD-81950-01-00
от 690 ₽
22
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
23
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
24
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
25
LABELThis item has been discontinued and may not be available. Contact us for more information. art. 29U-83585-10-00
По запросу
26
PILOT LIGHT ASSY, NE art. 24W-83530-10-00
По запросу
27
BULB (12V3.4W)(replaces 123-83516-21-00) art. 123-83516-21-XX
По запросу
28
PILOT LIGHT ASSY, RE art. 52G-83530-10-00
По запросу
29
BULB (12V3.4W)(replaces 123-83516-21-00) art. 123-83516-21-XX
По запросу
30
LABELThis item has been discontinued and may not be available. Contact us for more information. art. 1UY-83585-00-00
По запросу
31
FUSE HOLDER ASSY art. 1UY-82150-00-00
По запросу
32
FUSE (15A) art. 1UY-82151-00-00
По запросу
33
WIRE HARNESS ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5NF-82590-00-00
По запросу
34
WIRE,LEADThis item has been discontinued and may not be available. Contact us for more information. art. 3HN-82541-00-00
По запросу
35
WIRE, SUB-LEAD art. 3GD-82509-10-00
По запросу
36
STARTER RELAY ASSY art. 3MW-81940-01-00
По запросу
37
Болт с фланцем art. 95027-06008-00
По запросу
38
Зажим пластиковый art. 437-83936-01-00
По запросу
39
BAND,SWITCH CORD art. 437-83936-11-00
По запросу
40
Хомут Yamaha art. 90465-10098-00
от 368 ₽
41
BAND,SWITCH CORD(replaces 3TB-83936-00-00) art. 437-83936-11-00
По запросу
42
BAND art. 90464-16061-00
По запросу
43
Зажим art. 90464-15195-00
По запросу
44
STOP SWITCH ASSY art. 5NF-82530-00-00
По запросу
45
STAY, STOP SWITCHThis item has been discontinued and may not be available. Contact us for more information. art. 3GD-2144G-10-00
По запросу
46
Болт Yamaha art. 95817-06010-00
от 578 ₽
