модель 2005 года
- Модель Raptor 350
- Код модели RAPTOR 350 (YFM350RT)

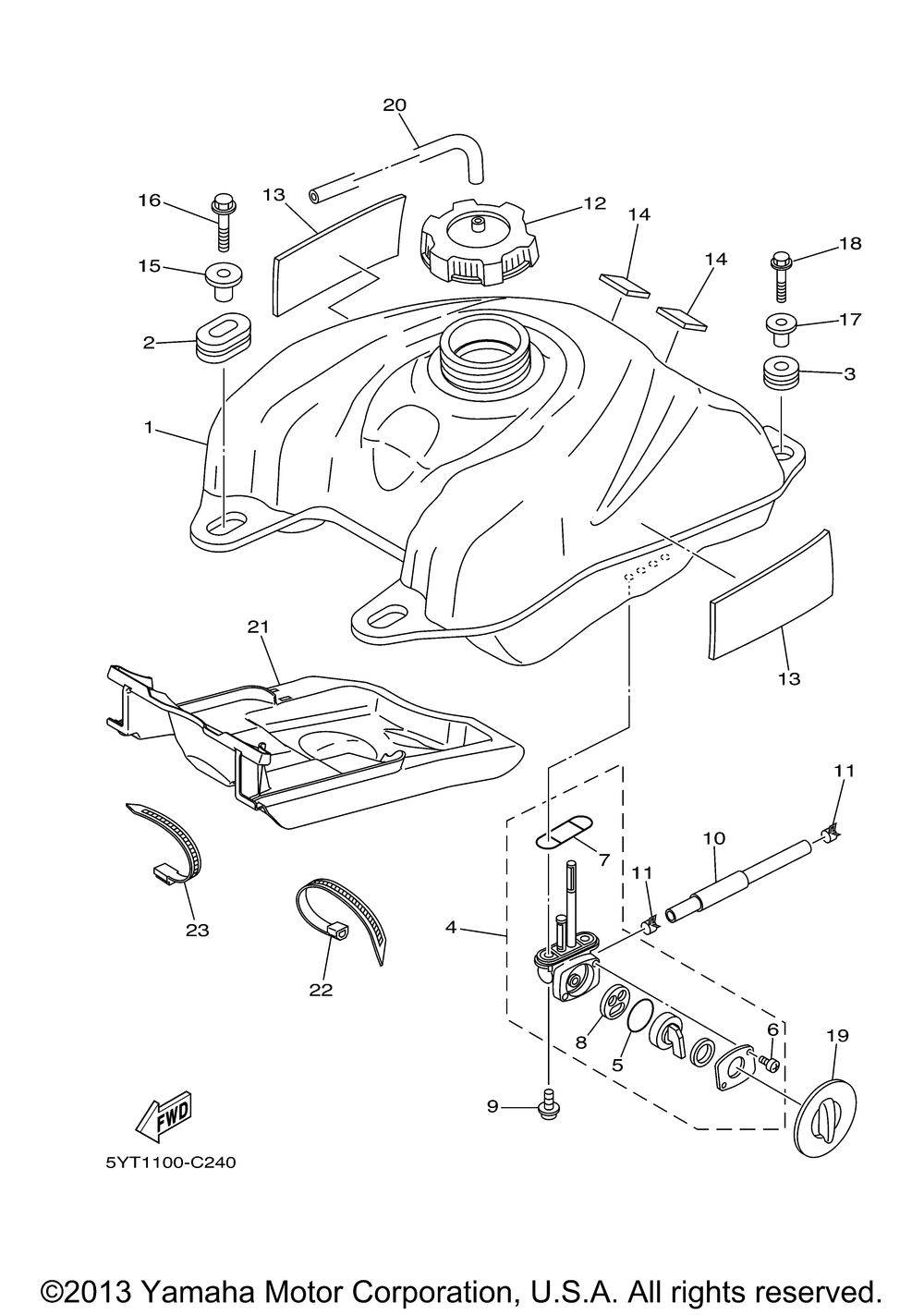

Схема топливного бака для RAPTOR 350 (YFM350RT)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 5YT-24110-00-00
По запросу
2
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
3
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
4
FUEL COCK ASSY 1(replaces 21V-24500-11-00) art. 21V-24500-20-00
По запросу
5
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
6
SCREW, PAN(replaces 98507-03008-00) art. 98517-03008-00
По запросу
7
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
8
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
9
SCREW,SPEC'L SHAPE art. 90149-06011-00
По запросу
10
PIPE, FUEL art. 5YT-24311-00-00
По запросу
11
CLIP,SCISSOR art. 90467-10038-00
По запросу
12
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
13
DAMPER 1 art. 5TG-21541-00-00
По запросу
14
DAMPER art. 5YT-24665-00-00
По запросу
15
Втулка Yamaha art. 90387-075H4-00
от 1 090 ₽
16
Болт Yamaha art. 95817-06030-00
от 525 ₽
17
Втулка Yamaha art. 90387-066J1-00
По запросу
18
Болт Yamaha art. 95817-06030-00
от 525 ₽
19
LEVER, COCK art. 5YT-24524-00-00
По запросу
20
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
21
DAMPER, PLATE 1 art. 5YT-2414H-00-00
По запросу
22
Зажим art. 90464-15195-00
По запросу
23
Зажим art. 90464-15195-00
По запросу
