модель 2008 года
- Модель YFZ450
- Код модели YFZ450 SPECIAL EDITION (YFZ450SPX)

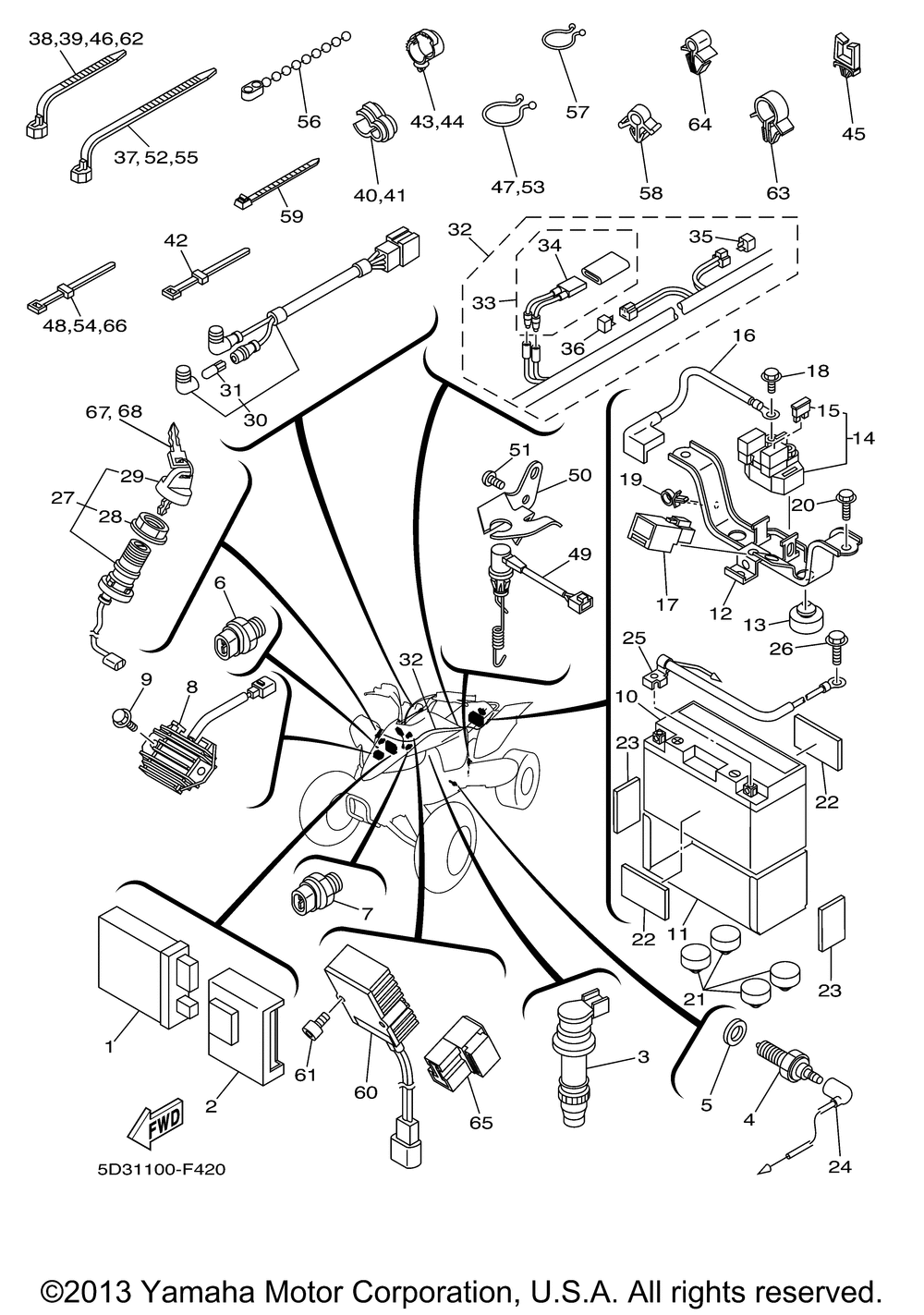

Схема электрооборудования 1 для YFZ450 SPECIAL EDITION (YFZ450SPX)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 5TG-85540-10-00
По запросу
2
BAND art. 5TG-85546-00-00
По запросу
3
Катушка зажигания Yamaha art. 5TA-82310-10-00
от 21 900 ₽
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
THERMO SWITCH ASSY art. 5EB-82560-00-00
от 5 390 ₽
7
THERMO SWITCH ASSY art. 5LP-82560-00-00
По запросу
8
RECTIFIER & REGULATO art. 5TG-81960-00-00
По запросу
9
Болт Yamaha art. 95022-06020-00
По запросу
10
GT7B4 GS BATTERY -(replaces 4UC-82100-01-00) art. GT7-B4000-00-00
По запросу
11
SEAT, BATTERY art. 5D3-82122-00-00
По запросу
12
BRACKET, BATTERY art. 5TG-82128-10-00
По запросу
13
Демпфер двери Yamaha art. 5TG-82121-10-00
По запросу
14
Реле стартера Yamaha art. 5JW-81940-02-00
По запросу
15
FUSE (15 AMP) art. 36Y-82151-00-00
По запросу
16
WIRE, PLUS LEAD art. 5TG-82115-00-00
По запросу
17
RELAY ASY.(replaces 1RL-81950-92-00) art. 12R-81950-02-00
По запросу
18
Болт Yamaha art. 95022-06008-00
от 168 ₽
19
Хомут art. 90464-15157-00
По запросу
20
BOLT, FLANGE art. 90105-06084-00
По запросу
21
Демпфер двери Yamaha art. 5TG-82121-10-00
По запросу
22
SEAT, BATTERY art. 5D3-82123-00-00
По запросу
23
DAMPER art. 22F-2139X-00-00
По запросу
24
WIRE, LEAD art. 5TG-82541-00-00
По запросу
25
WIRE, MINUS LEAD art. 5TG-82116-00-00
По запросу
26
Болт Yamaha art. 95022-06008-00
от 168 ₽
27
Замок зажигания Yamaha art. 5TG-82510-02-00
По запросу
28
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
29
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
30
PILOT LIGHT ASSY art. 5TG-83530-00-00
По запросу
31
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
32
WIRE HARNESS ASSY art. 5D3-82590-00-00
По запросу
33
CIRCUIT BREAKER ASSY art. 5ND-82180-00-00
По запросу
34
THERMO SWITCH ASSY art. 5ND-82560-00-00
По запросу
35
Диод Yamaha art. 4WA-81980-00-00
По запросу
36
Диод электрический art. 3WP-81980-00-00
По запросу
37
Зажим art. 90464-15195-00
По запросу
38
Зажим art. 90464-15195-00
По запросу
39
Зажим art. 90464-15195-00
По запросу
40
CLAMP(53Y) art. 90464-15065-00
По запросу
41
CLAMP(53Y) art. 90464-15065-00
По запросу
42
Зажим пластиковый art. 437-83936-01-00
По запросу
43
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
44
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
45
CLAMP art. 90464-20159-00
По запросу
46
Зажим art. 90464-15195-00
По запросу
47
CLAMP art. 90464-30040-00
По запросу
48
BAND,SWITCH CORD(replaces 3TB-83936-00-00) art. 437-83936-11-00
По запросу
49
STOP SWITCH ASSY art. 5TG-82530-10-00
По запросу
50
STAY, STOP SWITCHThis item has been discontinued and may not be available. Contact us for more information. art. 5TG-2144G-10-00
По запросу
51
SCREW(replaces 98902-06012-00) art. 98980-06012-00
По запросу
52
Зажим art. 90464-15195-00
По запросу
53
CLAMP art. 90464-30040-00
По запросу
54
BAND,SWITCH CORD(replaces 3TB-83936-00-00) art. 437-83936-11-00
По запросу
55
Зажим art. 90464-15195-00
По запросу
56
Хомут зажимной Yamaha art. 90464-20031-00
от 420 ₽
57
CLAMP(replaces 90464-23041-00) art. 90464-25267-00
По запросу
58
CLAMP art. 90464-48174-00
По запросу
59
CLAMP art. 90465-13M11-00
По запросу
60
RESISTOR ASSY art. 5TG-85370-00-00
По запросу
61
Болт Yamaha art. 91312-05010-00
от 630 ₽
62
Зажим art. 90464-15195-00
По запросу
63
Хомут art. 90464-15157-00
По запросу
64
CLAMP art. 90464-48174-00
По запросу
65
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
66
BAND,SWITCH CORD(replaces 3TB-83936-00-00) art. 437-83936-11-00
По запросу
67
art. 89890-56001-00
По запросу
68
art. 89890-56002-00
По запросу
