модель 2009 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM90RYB/YFM90RYL)

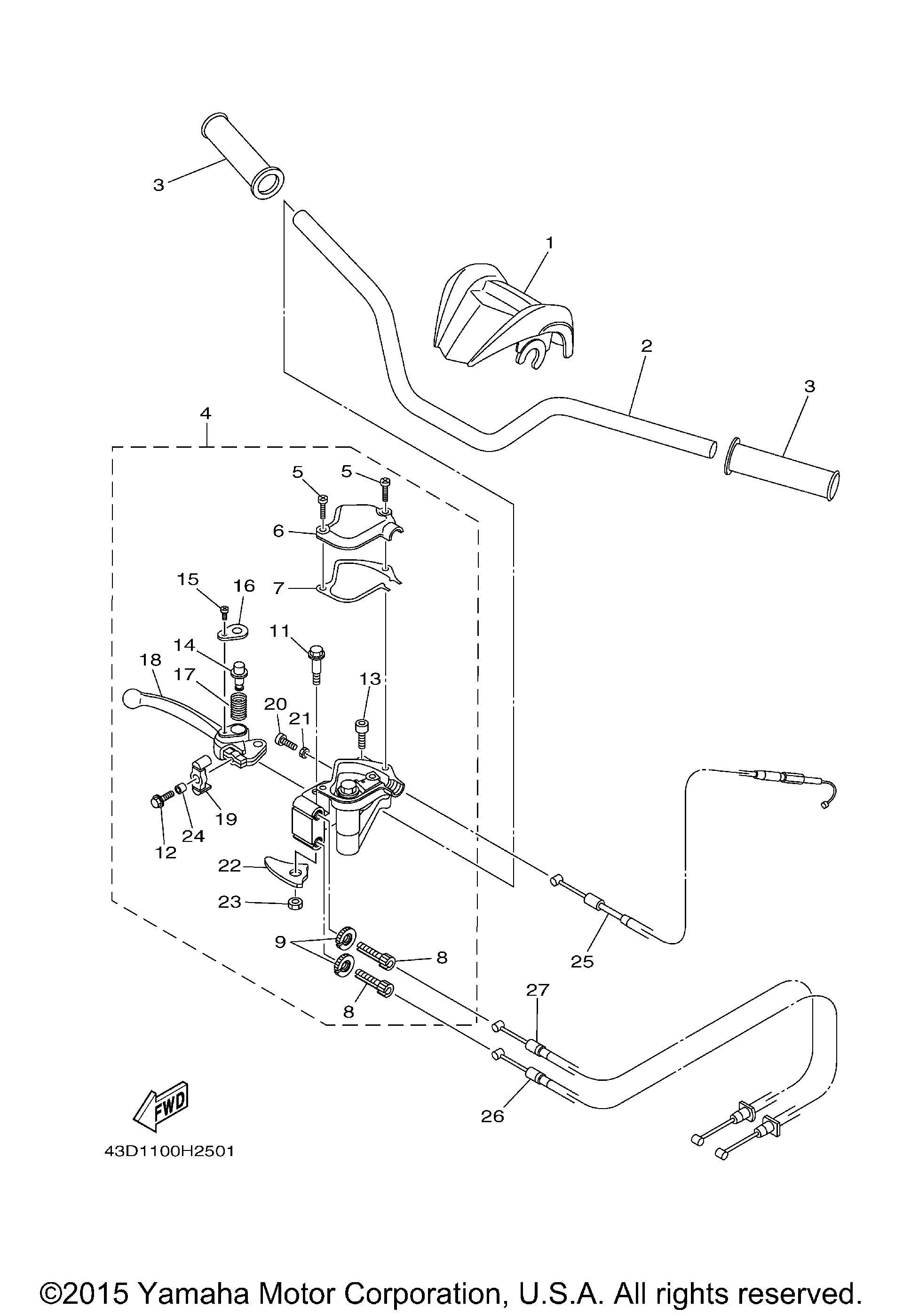

Схема ручки газа и тросиков для RAPTOR 90 (YFM90RYB/YFM90RYL)
Схема
Детали
Номер
Наименование детали
Цена
1
PROTECTOR, HANDLEBAR - UR FOR YB art. 43D-F6124-10-00
По запросу
1
PROTECTOR, HANDLEBAR - UR FOR DPBSE art. 43D-F6124-00-00
По запросу
2
HANDLEBAR(replaces 43D-F6111-00-00) art. 43D-F6111-01-00
По запросу
3
GRIP art. 43D-F6241-00-00
По запросу
4
THROTTLE LEVER ASSY art. 43D-F6250-00-00
По запросу
5
. .SCREW 1 art. 43D-H1145-00-00
По запросу
6
. .CAP, GEAR art. 43D-F628F-00-00
По запросу
7
. .GASKET art. 43D-F628G-00-00
По запросу
8
. .BOLT art. 43D-F1739-00-00
По запросу
9
. NUT art. 43D-F1968-00-00
По запросу
11
. .BOLT 1 art. 43D-F3346-00-00
По запросу
12
. .BOLT, AJUSTING art. 43D-F6382-00-00
По запросу
13
. BOLT art. 43D-F6332-00-00
По запросу
14
. PIN, LOCK 1 art. 43D-H3967-00-00
По запросу
15
. SCREW 2 art. 43D-H1146-00-00
По запросу
16
. CAP art. 43D-F6133-00-00
По запросу
17
. SPRING art. 43D-F4333-00-00
По запросу
18
. LEVER 2 art. 43D-H3922-00-00
По запросу
19
. .JOINT, CABLE art. 43D-F6347-00-00
По запросу
20
. .BOLT, ADJUSTING art. 43D-F6337-00-00
По запросу
21
. .NUT art. 43D-F3357-00-00
По запросу
22
. PLATE art. 43D-F631G-00-00
По запросу
23
. NUT art. 43D-F3778-00-00
По запросу
24
. .COLLAR art. 43D-F7213-00-00
По запросу
25
CABLE, THROTTLE 1(replaces 43D-F6311-00-00) art. 43D-F6311-01-00
По запросу
26
CABLE, BRAKE art. 43D-F6340-00-00
По запросу
27
CABLE, BRAKE art. 43D-F6350-00-00
По запросу
