модель 2010 года
- Модель Raptor 250
- Код модели RAPTOR 250 (YFM25RZW)

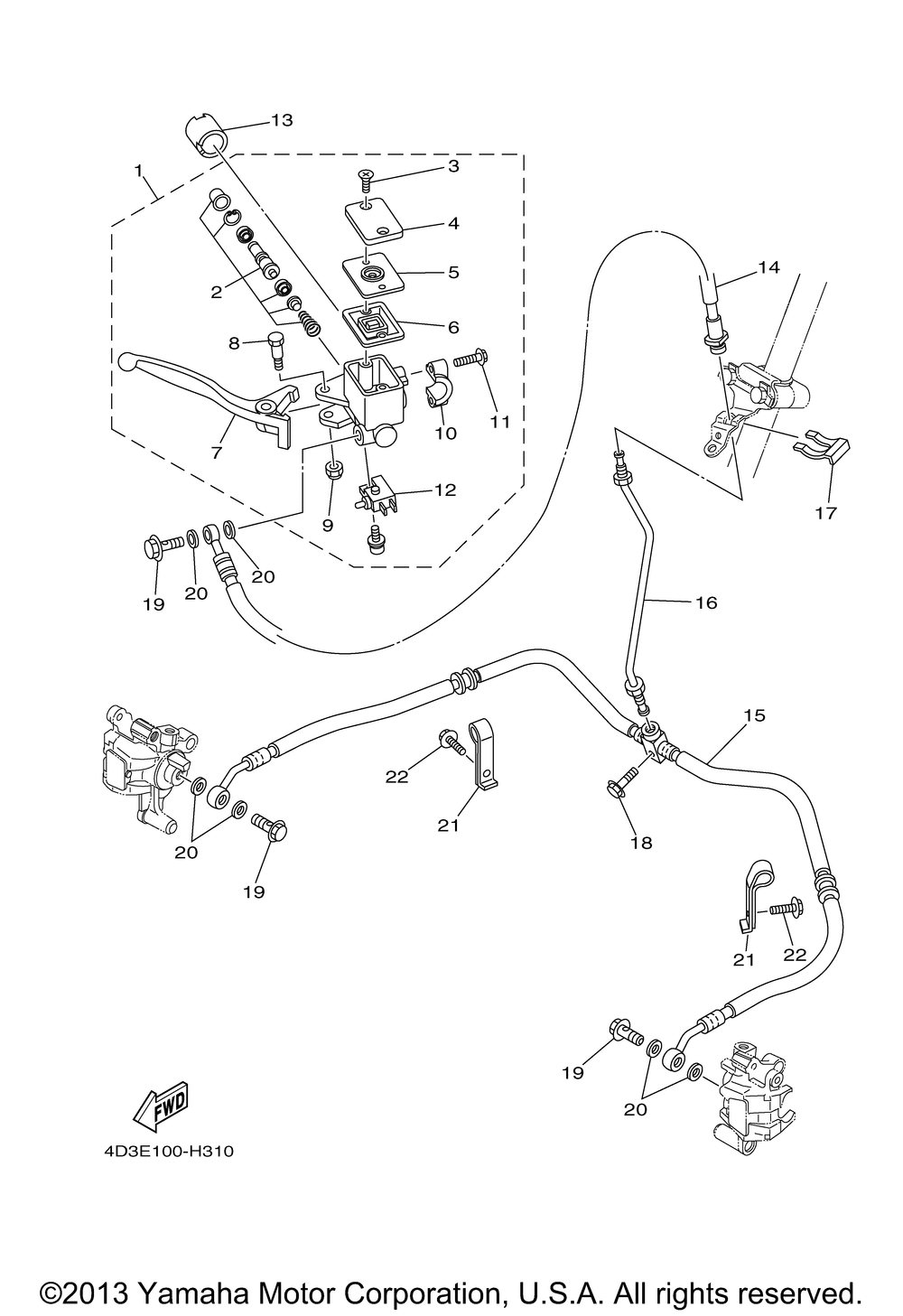

Схема переднего главного цилиндра тормоза для RAPTOR 250 (YFM25RZW)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY(replaces 4D3-2583T-00-00) art. 4D3-2583T-02-00
По запросу
2
Ремкомплект тормозного цилиндра Yamaha art. 5HH-W0041-00-00
По запросу
3
SCREW(replaces 4NK-2589H-00-00) art. 3D8-2589H-10-00
По запросу
4
CAP, RESERVOIR art. 5YU-25852-00-00
от 4 960 ₽
5
PLATE, DIAPHRAGM art. 3B4-2585B-00-00
По запросу
6
Диафрагма главного тормозного цилиндра Yamaha art. 4TT-25854-00-00
По запросу
7
LEVER 2 art. 4D3-83922-00-00
По запросу
8
BOLT, LEVER art. 3B4-2589F-00-00
По запросу
9
NUT, U (4NK) art. 95604-06100-00
По запросу
10
BRACKET, MASTER CYLI art. 5MV-25867-00-00
По запросу
11
BOLT, FITTING art. 5MV-25833-00-00
По запросу
12
FRONT STOP SWITCH AS art. 5D3-83980-00-00
По запросу
13
COLLAR art. 1UY-26259-00-00
По запросу
14
HOSE, BRAKE 1 art. 4D3-25872-01-00
По запросу
15
HOSE, BRAKE 2 art. 4D3-25873-00-00
По запросу
16
PIPE, BRAKE art. 4D3-25871-00-00
По запросу
17
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
18
Болт с фланцем art. 95817-06025-00
По запросу
19
Болт Yamaha art. 90401-10015-00
от 830 ₽
20
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
21
HOLDER, BRAKE HOSE art. 4D3-25886-10-00
По запросу
22
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
