модель 2011 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RAL/YFM125RAW)

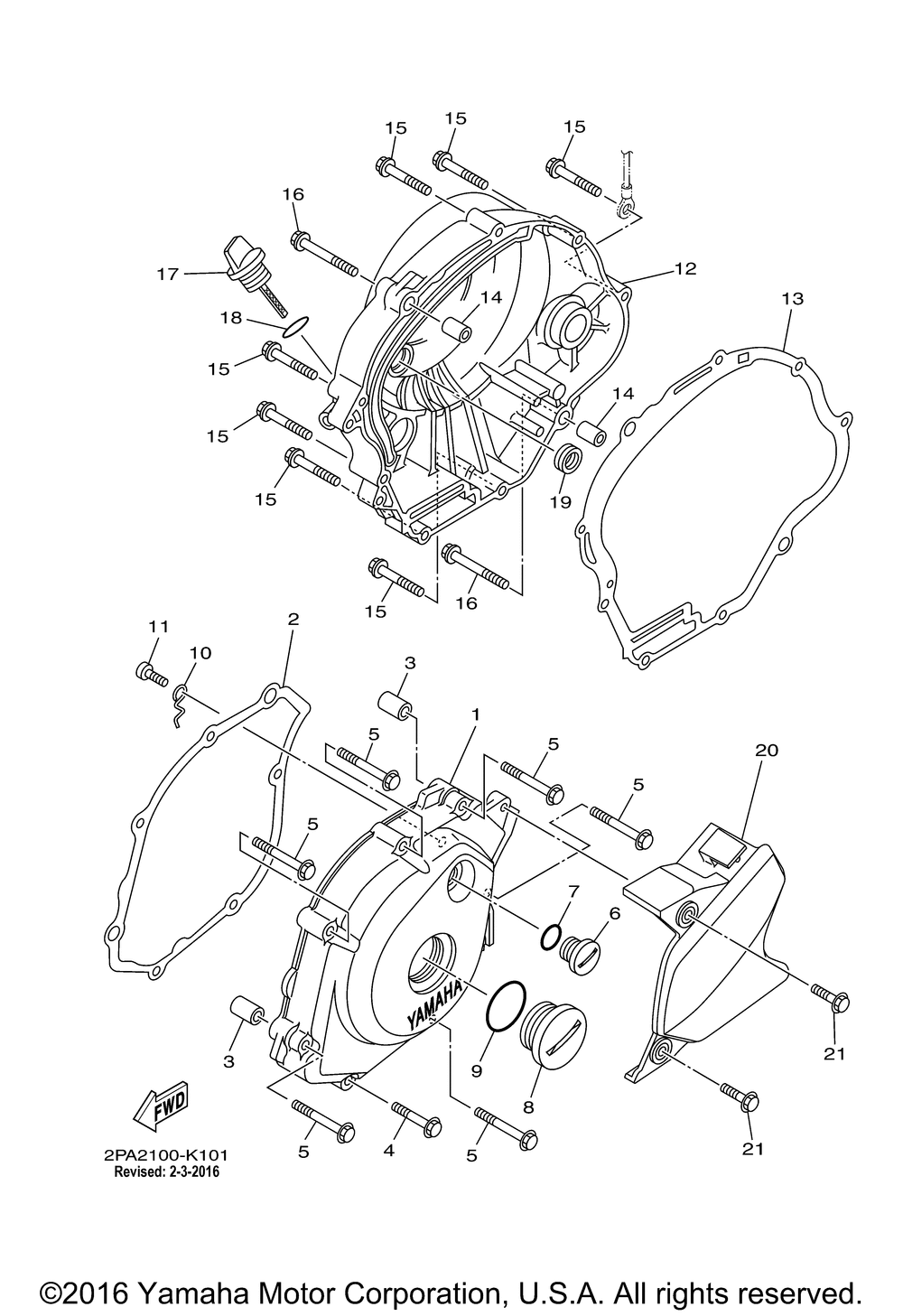

Схема крышки картера 1 для RAPTOR 125 (YFM125RAL/YFM125RAW)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CRANKCASE 1 art. 5VL-E5411-10-00
По запросу
2
GASKET, CRANKCASE art. 5VL-E5451-10-00
По запросу
3
Палец Yamaha art. 99530-10114-00
По запросу
4
BOLT, FLANGE art. 95022-06035-00
По запросу
5
Болт Yamaha art. 95022-06050-00
По запросу
6
PLUG,STRAIGHT SCRE(replaces 90340-14810-00) art. 90340-14814-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
8
PLUG,STRAIGHT SCRW(replaces 90340-32812-00) art. 90340-32808-00
По запросу
9
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
10
PLATE art. 5VL-E5191-00-00
По запросу
11
SCREW, PAN HEAD art. 98512-06010-00
По запросу
12
COVER, CRANKCASE 2(replaces 5VL-E5421-00-00) art. 5VL-E5421-20-00
По запросу
13
GASKET, CRANKCASE art. 5VL-E5461-10-00
По запросу
14
Палец Yamaha art. 99530-10114-00
По запросу
15
BOLT, FLANGE art. 95022-06035-00
По запросу
16
Болт Yamaha art. 95022-06045-00
По запросу
17
PLUG, OIL LEVEL art. 2PA-E5362-00-00
По запросу
18
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
19
OIL SEAL (2FJ)(replaces 93101-10800-00) art. 93101-10142-00
По запросу
20
COVER, CHAIN CASE art. 2PA-15418-00-00
По запросу
21
Болт Yamaha art. 95022-06016-00
По запросу
