модель 2012 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RBL/YFM125RBW)

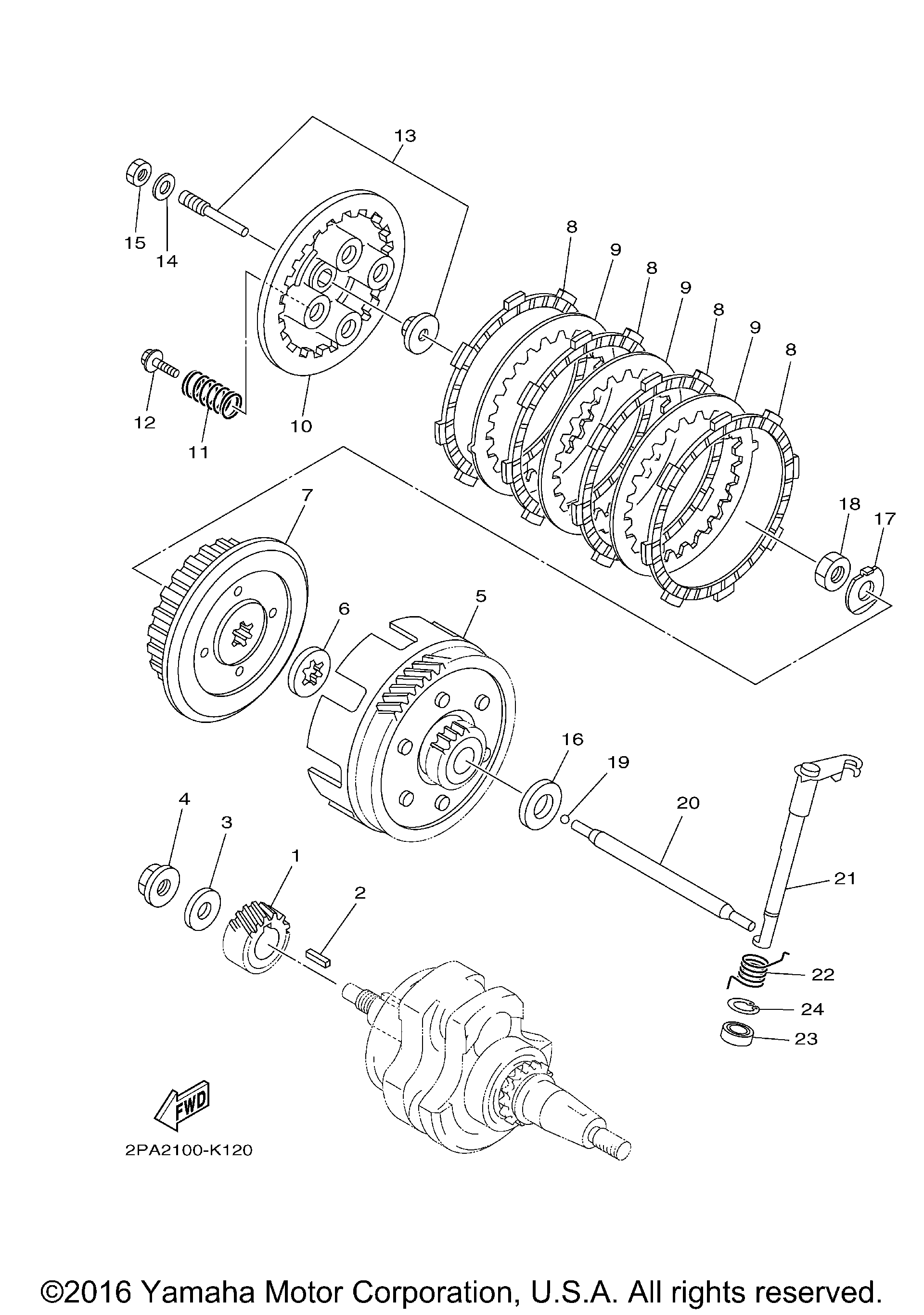

Схема сцепления для RAPTOR 125 (YFM125RBL/YFM125RBW)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, PRIMARY DRIVE art. 5VL-E6111-00-00
По запросу
2
KEY, STRAIGHT (5MMX16MM) art. 90282-05001-00
По запросу
3
WASHER, PLATE art. 90201-122H1-00
По запросу
4
NUT(replaces 90179-12813-00) art. 90179-12659-00
По запросу
5
PRIMARY DRIVEN GEAR COMP. art. 5VL-E6150-00-00
По запросу
6
PLATE, THRUST 1 art. 5VL-E6154-00-00
По запросу
7
BOSS, CLUTCH art. 5VL-E6371-10-00
По запросу
8
PLATE, FRICTION art. 5VL-E6321-10-00
По запросу
9
PLATE, CLUTCH 1 art. 5VL-E6324-00-00
По запросу
10
PLATE, PRESSURE 1 art. 5VL-E6351-00-00
По запросу
11
SPRING, CLUTCH 1 art. 5VL-E6333-10-00
По запросу
12
SCREW, SPRING art. 5VL-E6337-00-00
По запросу
13
PUSH LEVER COMP.(replaces 5VL-Y1635-00-00) art. 5VL-Y1635-10-00
По запросу
14
Шайба Yamaha art. 92990-06200-00
от 473 ₽
15
Гайка Yamaha art. 95380-06600-00
от 630 ₽
16
PLATE, THRUST 2 art. 5VL-E6164-10-00
По запросу
17
WASHER, LOCK art. 90215-12211-00
По запросу
18
.NUT art. 90170-12060-00
По запросу
19
Шарик металлический Yamaha art. 93503-16003-00
от 420 ₽
20
ROD, PUSH 2 art. 5VL-E6357-01-00
По запросу
21
PUSH LEVER COMP. art. 5VL-E6381-02-00
По запросу
22
SPRING, TORSION(replaces 90508-16800-00) art. 90508-16W13-00
По запросу
23
OIL SEAL(replaces 93102-12802-00) art. 93102-12812-00
По запросу
24
Кольцо стопорное Yamaha art. 99009-20500-00
от 326 ₽
