модель 2012 года
- Модель Raptor 700
- Код модели RAPTOR 700 SPECIAL EDITION (YFM7RSEB)

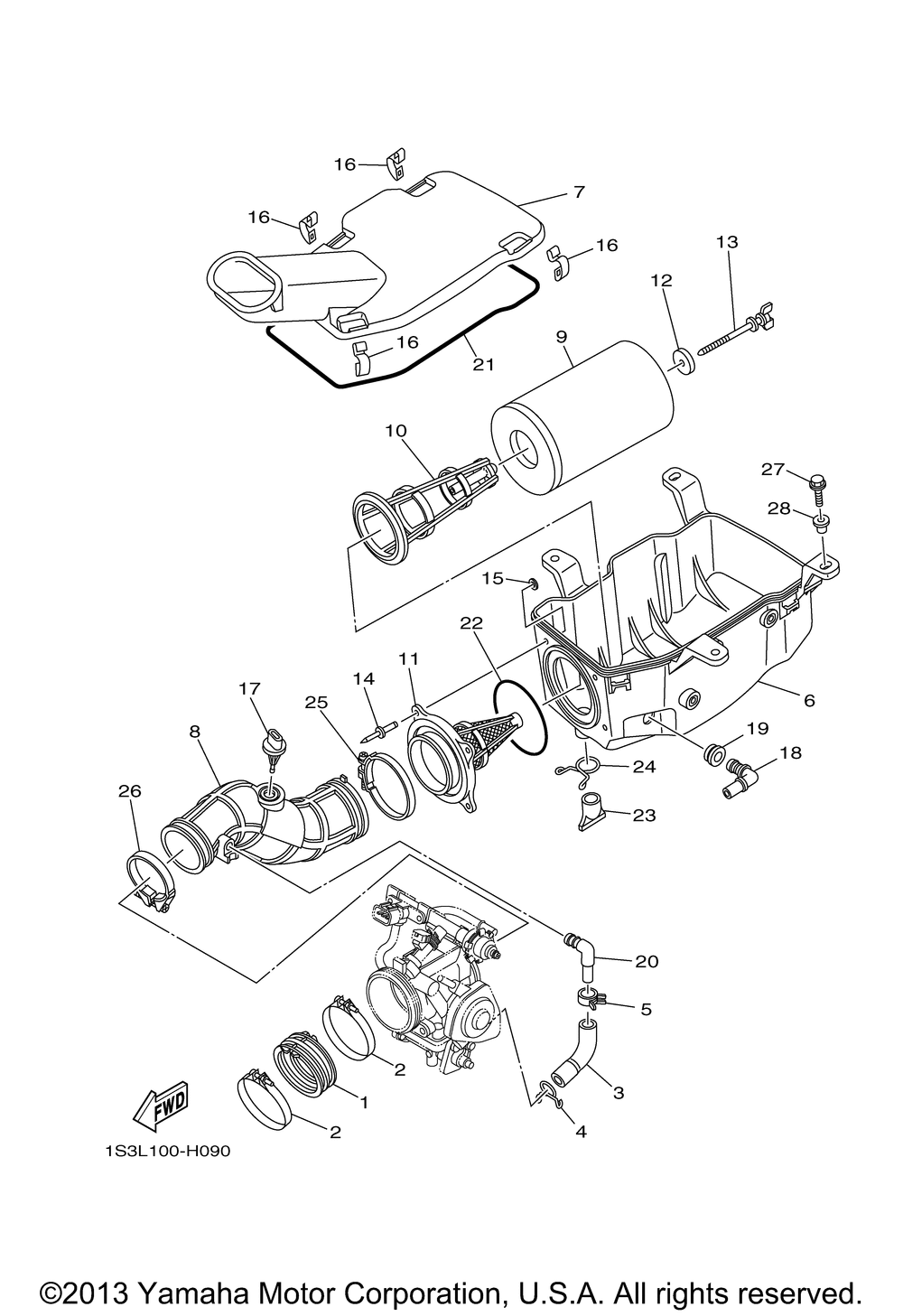

Схема впускной системы для RAPTOR 700 SPECIAL EDITION (YFM7RSEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Впускной адаптер Yamaha art. 5VK-13586-00-00
от 840 ₽
2
HOSE CLAMP ASSY art. 90450-72003-00
По запросу
3
HOSE 1 art. 1S3-13545-00-00
По запросу
4
CLIP art. 90467-160A4-00
По запросу
5
CLIP,SCISSOR art. 90467-15012-00
По запросу
6
CASE, AIR CLEANER 1 art. 1S3-14411-00-00
По запросу
7
CAP, CLEANER CASE 1 art. 1S3-14412-01-00
По запросу
8
Патрубок воздушного фильтра Yamaha art. 1S3-14453-00-00
от 7 890 ₽
9
Фильтр воздушный Yamaha art. 1S3-14451-01-00
от 5 980 ₽
Аналог
Впускная система NICECNC для Yamaha Raptor 700 ( 1S3-14451-01-00 + 1S3-14459-01-00 )
art. 314K500201
5 980 ₽
Требуется 1 шт.
10
GUIDE art. 1S3-14458-00-00
По запросу
11
HOLDER, GUIDE art. 1S3-14459-01-00
от 5 980 ₽
Аналог
Впускная система NICECNC для Yamaha Raptor 700 ( 1S3-14451-01-00 + 1S3-14459-01-00 )
art. 314K500201
5 980 ₽
Требуется 1 шт.
12
WASHER,SPEC'L SHAPE art. 90209-06096-00
По запросу
13
BOLT, WING art. 90122-06010-00
По запросу
14
RIVET,BLIND art. 90267-48138-00
По запросу
15
WASHER, PLATE art. 90201-04028-00
По запросу
16
Зажим Yamaha art. 5TH-14436-00-00
от 900 ₽
17
Датчик температуры воздуха Yamaha art. 5VU-85886-00-00
По запросу
18
PIPE art. 5KM-14419-00-00
По запросу
19
GROMMET(replaces 31A-14435-00-00) art. 31A-14435-01-00
По запросу
20
PIPE art. 31A-14419-00-00
По запросу
21
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
22
SEAL art. 1S3-14457-00-00
По запросу
23
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
24
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
25
HOSE CLAMP ASSY(replaces 90460-75020-00) art. 90450-75002-00
По запросу
26
HOSE CLAMP ASSY(replaces 90450-59006-00) art. 90450-59005-00
По запросу
27
BOLT, FLANGE art. 90105-06084-00
По запросу
28
COLLAR art. 90387-08073-00
По запросу
