модель 2013 года
- Модель Raptor 250
- Код модели RAPTOR 250 (YFM25RDW/YFM25RDL)

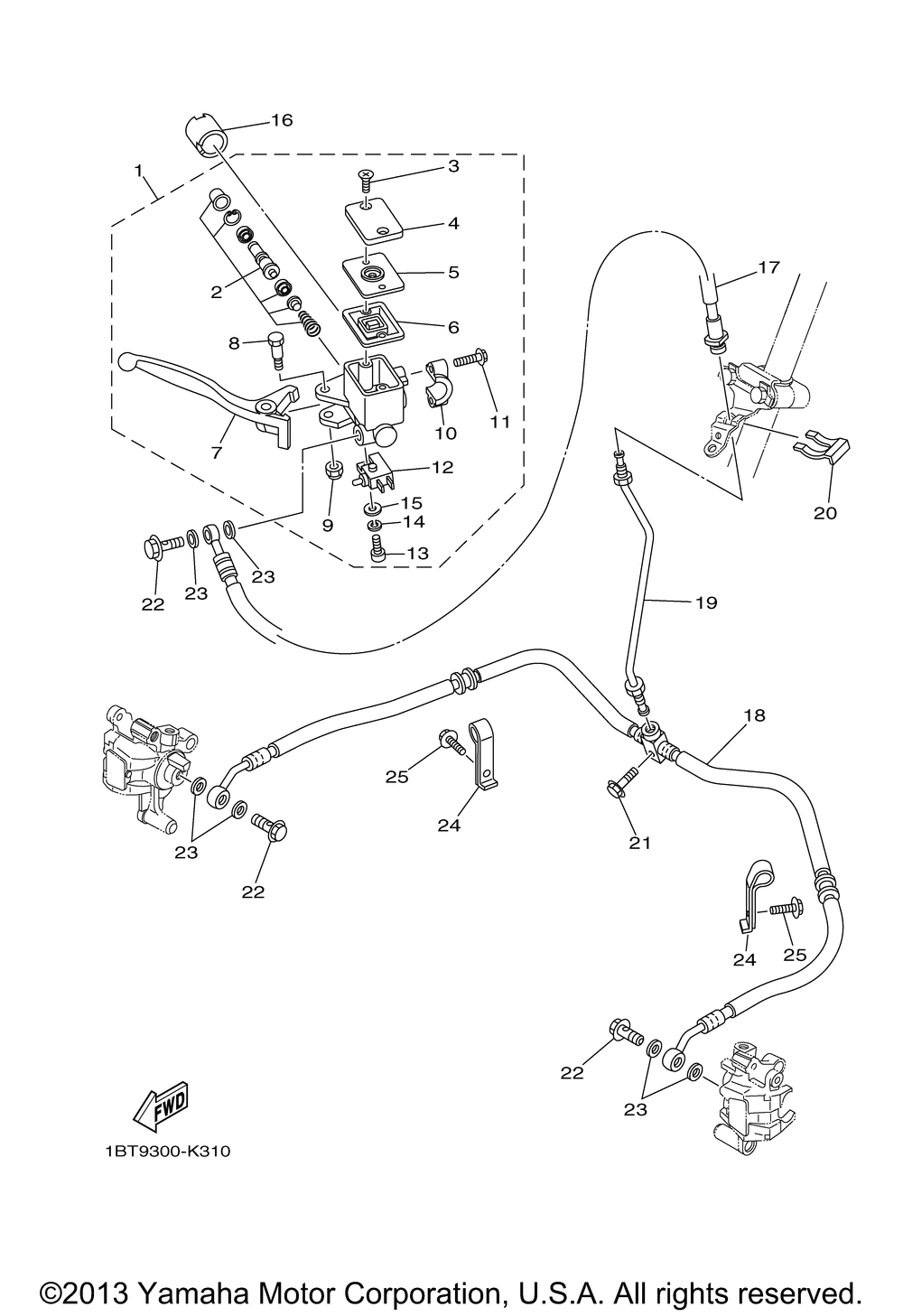

Схема переднего главного цилиндра тормоза для RAPTOR 250 (YFM25RDW/YFM25RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY art. 4D3-2583T-02-00
По запросу
2
Ремкомплект тормозного цилиндра Yamaha art. 5HH-W0041-00-00
По запросу
3
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
4
CAP, RESERVOIR art. 5YU-25852-00-00
от 4 960 ₽
5
PLATE, DIAPHRAGM art. 3B4-2585B-00-00
По запросу
6
Диафрагма главного тормозного цилиндра Yamaha art. 4TT-25854-00-00
По запросу
7
LEVER 2 art. 4D3-83922-00-00
По запросу
8
BOLT, LEVER art. 3B4-2589F-30-00
По запросу
9
NUT, FLANGE(replaces 95701-06500-00) art. 95780-06500-00
По запросу
10
BRACKET, MASTER CYLI art. 5MV-25867-00-00
По запросу
11
BOLT, FITTING art. 5MV-25833-00-00
По запросу
12
FRONT STOP SWITCH AS art. 5D3-83980-00-00
По запросу
13
SCREW, PAN HEAD(replaces 98502-04014-00) art. 98580-04014-00
По запросу
14
Шайба Yamaha art. 92990-04100-00
от 168 ₽
15
WASHER(replaces 92902-04600-00) art. 92990-04600-00
По запросу
16
COLLAR art. 1UY-26259-00-00
По запросу
17
HOSE, BRAKE 1 art. 4D3-25872-01-00
По запросу
18
HOSE, BRAKE 2 art. 4D3-25873-00-00
По запросу
19
PIPE, BRAKE art. 4D3-25871-00-00
По запросу
20
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
21
Болт с фланцем art. 95817-06025-00
По запросу
22
Болт Yamaha art. 90401-10015-00
от 830 ₽
23
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
24
HOLDER, BRAKE HOSE art. 4D3-25886-10-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
