модель 2013 года
- Модель Raptor 350
- Код модели RAPTOR 350 (YFM35RDW)

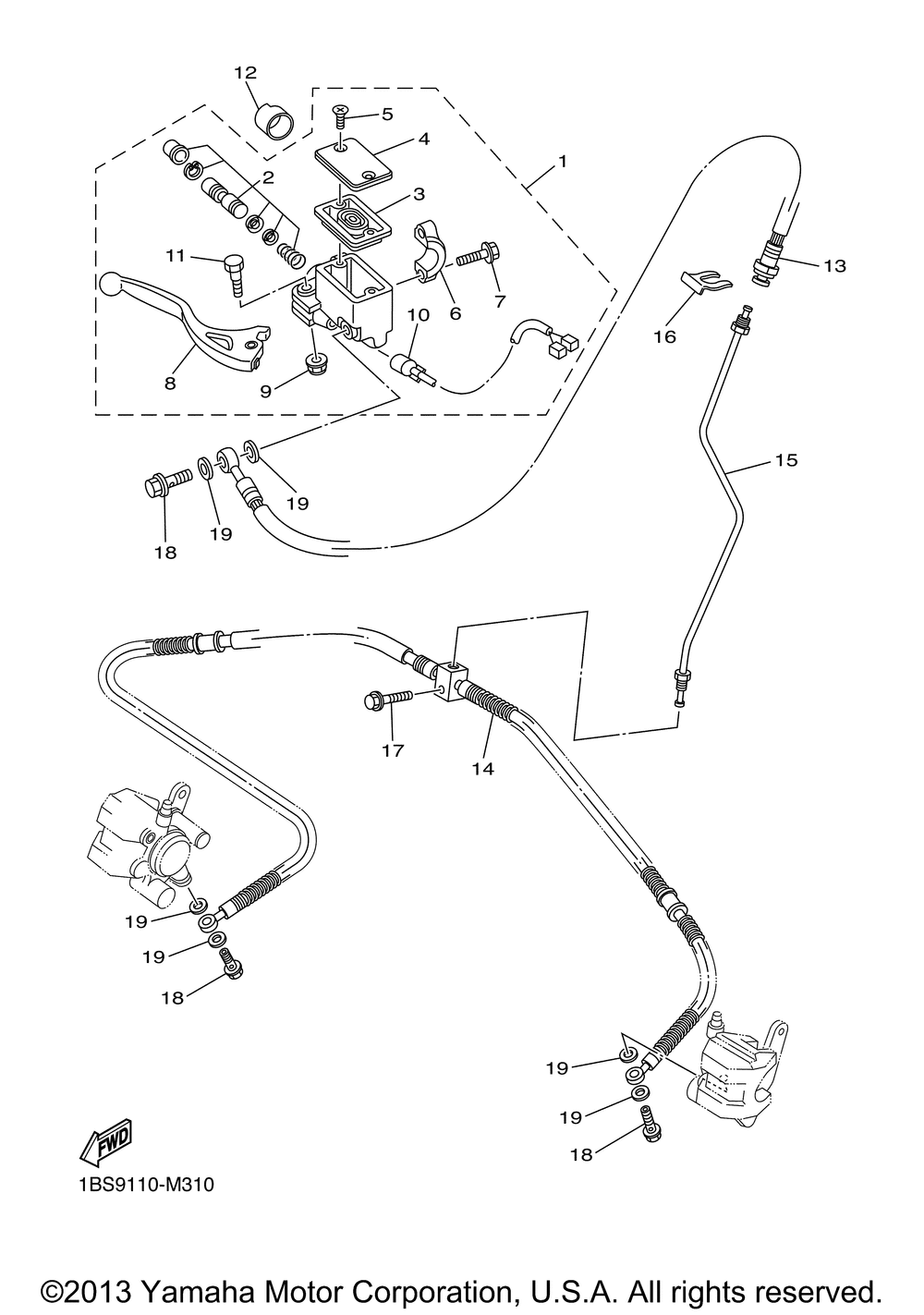

Схема переднего главного цилиндра тормоза для RAPTOR 350 (YFM35RDW)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY art. 5LP-2583T-03-00
По запросу
2
Комплект главного тормозного цилиндра Yamaha art. 5LP-W0041-00-00
По запросу
3
Диафрагма пластиковая art. 4L0-25854-00-00
По запросу
4
CAP, RESERVOIR art. 5LP-25852-02-00
от 4 960 ₽
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
BRACKET, MASTER CYLI art. 5MV-25867-00-00
По запросу
7
BOLT, FITTING art. 5MV-25833-00-00
По запросу
8
LEVER 2 art. 5LP-83922-00-00
По запросу
9
NUT, FLANGE(replaces 95701-06500-00) art. 95780-06500-00
По запросу
10
Включатель сигнала "стоп" art. 5LP-83980-00-00
По запросу
11
BOLT, LEVER art. 5MV-2589F-00-00
По запросу
12
COLLAR art. 1UY-26259-00-00
По запросу
13
HOSE, BRAKE 1 art. 5YT-25872-11-00
По запросу
14
HOSE, BRAKE 2 art. 5YT-25873-10-00
По запросу
15
PIPE, BRAKE art. 5YT-25871-10-00
По запросу
16
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
17
Болт с фланцем art. 95817-06025-00
По запросу
18
Болт Yamaha art. 90401-10015-00
от 830 ₽
19
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
