модель 2000 года
- Модель 300
- Код модели 300 2X4 (GREEN) (A2000ATF2AUSG)

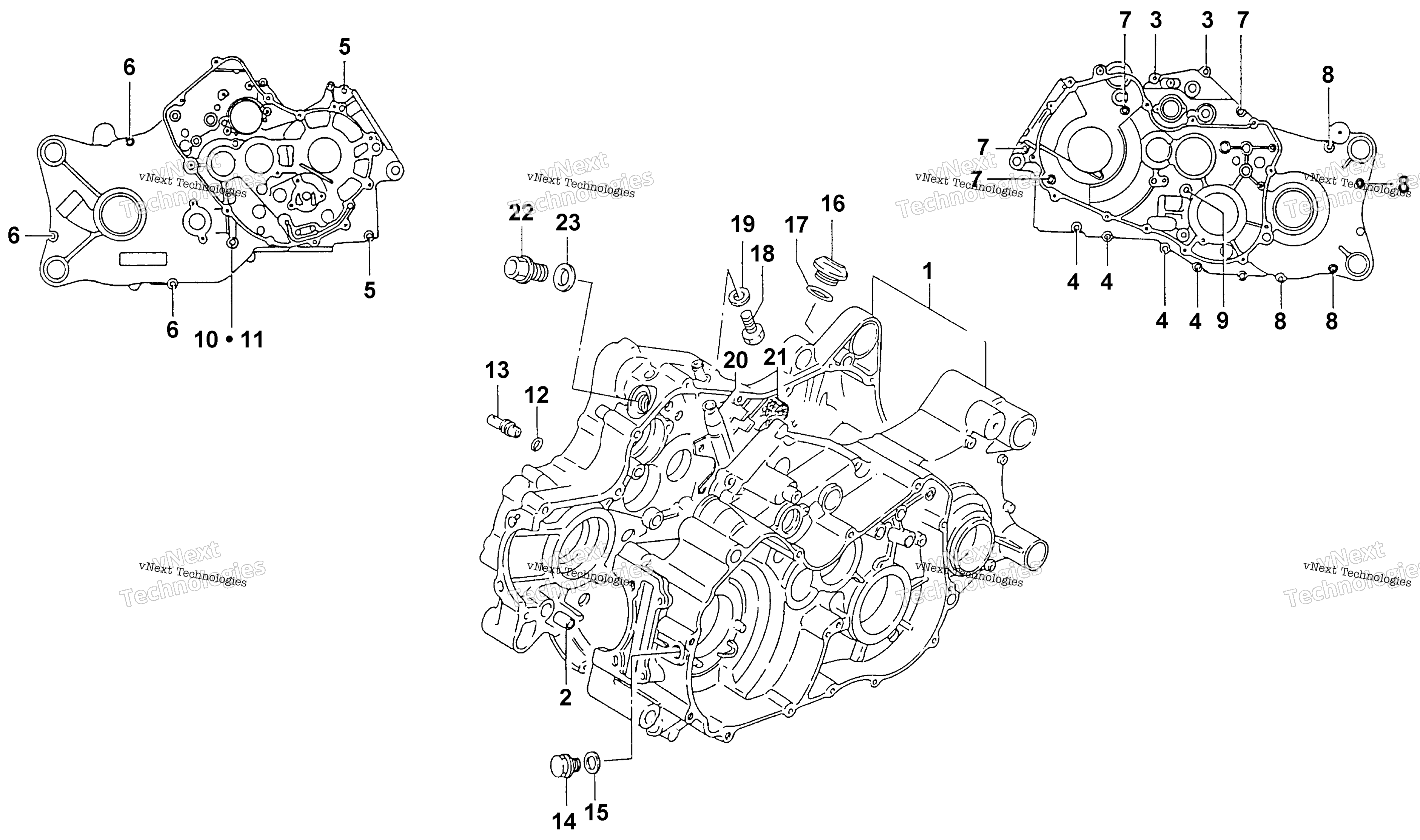

Схема картера Assembly для 300 2X4 (GREEN) (A2000ATF2AUSG)
Схема
Детали
Номер
Наименование детали
Цена
2
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
3
Bolt, Oil Pan art. 3007-504
По запросу
4
Bolt, Cylinder Head art. 3007-496
По запросу
5
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
6
Bolt, Oil Pan art. 3007-505
По запросу
7
BOLT,M6X60 art. 3423-896
По запросу
8
BOLT, CRANKCASE-M6X90 art. 3423-094
По запросу
9
BOLT,8X90 art. 3423-232
По запросу
10
BOLT,8X60 art. 3423-234
По запросу
11
GASKET,M8.5X17X2.3 art. 3005-243
По запросу
12
O RING art. 3423-051
По запросу
13
JET,OIL GALY art. 3402-245
По запросу
14
PLUG,14MM art. 3402-214
По запросу
15
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
16
CAP, OIL FILLER art. 3402-212
По запросу
17
O RING,D:3.1ID:26.4 art. 3423-274
По запросу
18
PLUG,OIL DRAIN (300) art. 3423-897
По запросу
19
Прокладка сливного болта Arctic Cat art. 3402-011
от 473 ₽
20
PIPE,BREATHER (300) art. 3402-257
По запросу
21
SEPARATOR,OIL BREATHER art. 3402-250
По запросу
22
PLUG,REVERSE SWITCH art. 3402-258
По запросу
23
O RING,D:3.2,ID:15.8 art. 3423-271
По запросу
