модель 2000 года
- Модель 400
- Код модели 400 4X4 (RED) (A2000ATI4AUSR)

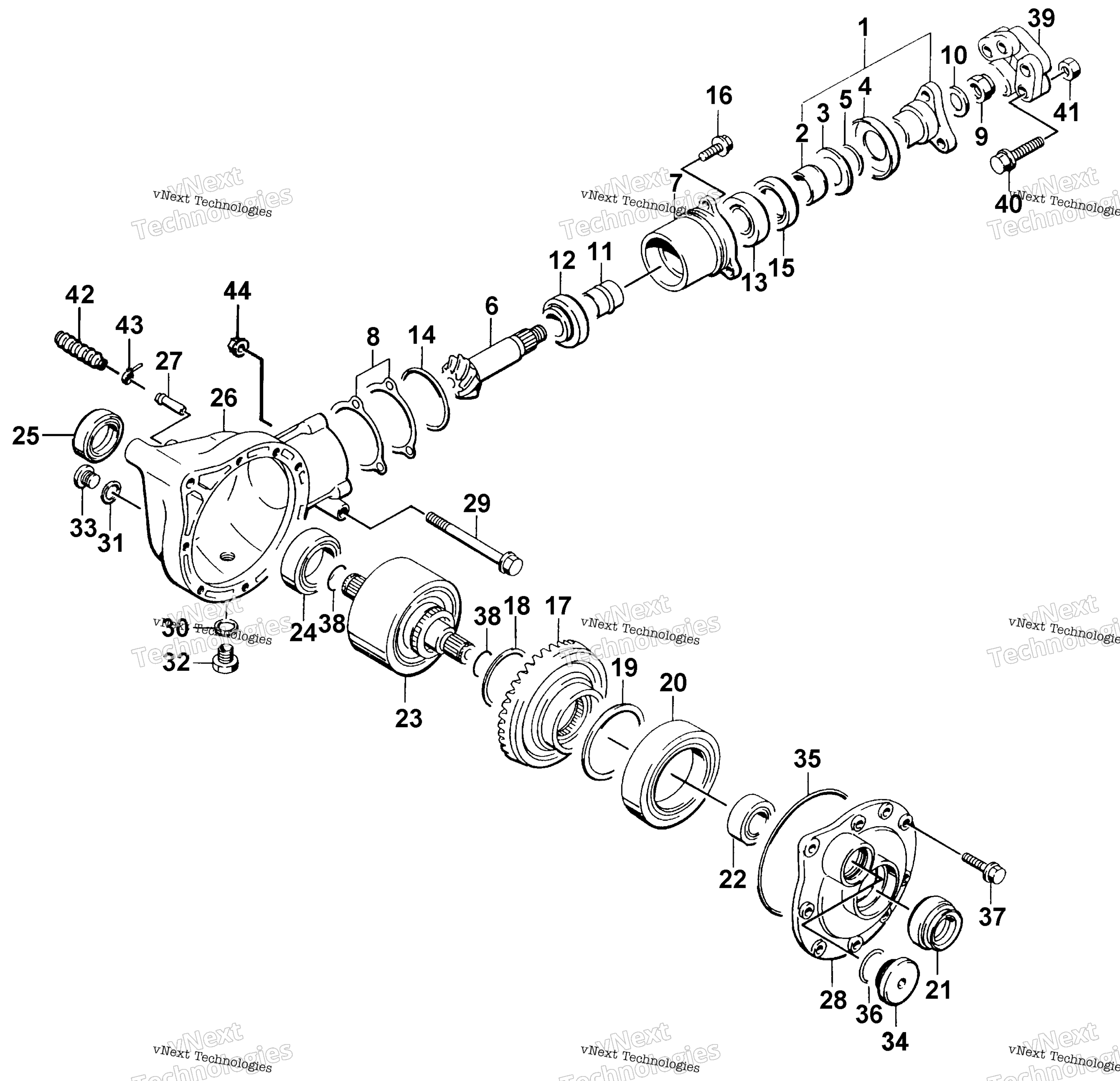

Схема передней части Bevel Gear Assembly для 400 4X4 (RED) (A2000ATI4AUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
GEAR CASE FR -ASSY art. 3402-004
По запросу
1
FLANGE,FR DRIVE BEVEL GR (inc. 2-5) Not Included in Assembly art. 3435-089
По запросу
2
Collar, Yoke Not Included in Assembly art. 3435-029
По запросу
3
PLATE, OUTPUT YOKE OIL SEAL Not Included in Assembly art. 3435-030
По запросу
4
WASHER,30MM Not Included in Assembly art. 3423-034
По запросу
5
O RING D:1 ID:28 Not Included in Assembly art. 3423-060
По запросу
6
GEAR,FR.DRIVE BEVEL art. 3435-086
По запросу
7
HOUSING, FR DRIVE BEVEL GR art. 3435-021
По запросу
8
Shim Set art. 3435-022
По запросу
9
NUT, FR DRIVE BVL GR,16MM Not Included in Assembly art. 3423-178
По запросу
10
WASHER,16MM Not Included in Assembly art. 3423-028
По запросу
11
SPACER,25MM art. 3402-016
По запросу
12
BEARING TAPER ROLLER, M25X52X19.25 art. 3402-065
По запросу
13
BEARING,TAPER ROLLER (M25X52X16.25) art. 3402-066
По запросу
14
O RING D:2.4 ID:62.6 art. 3423-064
По запросу
15
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
16
Bolt art. 3007-377
По запросу
17
GEAR,FR.DRIVEN BEVEL art. 3435-087
По запросу
18
SHIM SET, FR DRIVEN BVL GR art. 3435-017
По запросу
19
Shim Set - Bearing art. 3435-020
По запросу
20
BEARING, BALL (M70X110X13) art. 3402-059
По запросу
21
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
22
BRG, FR DRIVEN OUTPUT(BALL)(6.34MM DIA) art. 3402-185
По запросу
23
DIFFERENTIAL ASSY, FRONT (400) art. 3435-013
По запросу
24
BALL BEARING ,M40X62X12 art. 3402-057
По запросу
25
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
26
HOUSING, FR DIF GEAR (inc. 27) art. 3435-024
По запросу
27
UNION,M8 art. 3402-084
По запросу
28
CASE, FR DRIVEN GR BRG art. 3435-025
По запросу
29
BOLT, 10X110 art. 3423-010
По запросу
30
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
31
GASKET, M16X22X2 art. 3402-013
По запросу
32
PLUG,DRAIN art. 3403-021
По запросу
33
PLUG 16MM art. 3403-236
По запросу
34
PLUG, FR DRIVEN GR CASE,36MM art. 3402-197
По запросу
35
O RING D:2.4 ID:131.4 art. 3423-050
По запросу
36
O RING D:3.1 ID:32.7 art. 3423-061
По запросу
37
Bolt art. 3007-377
По запросу
38
RING,M22 art. 3423-070
По запросу
39
Муфта кардана Arctic Cat art. 3435-007
По запросу
40
BOLT,PROP SHAFT 10X45 Not Included in Assembly art. 3423-903
По запросу
41
Nut Not Included in Assembly art. 3007-391
По запросу
42
Сапун Arctic Cat art. 1402-620
от 750 ₽
43
Tie, Cable - 4 in. Not Included in Assembly art. 0123-811
По запросу
44
Гайка Arctic Cat art. 8428-002
от 310 ₽
