модель 2000 года
- Модель 500
- Код модели 500 4X4 (GREEN) (A2000ATM4AUSG)

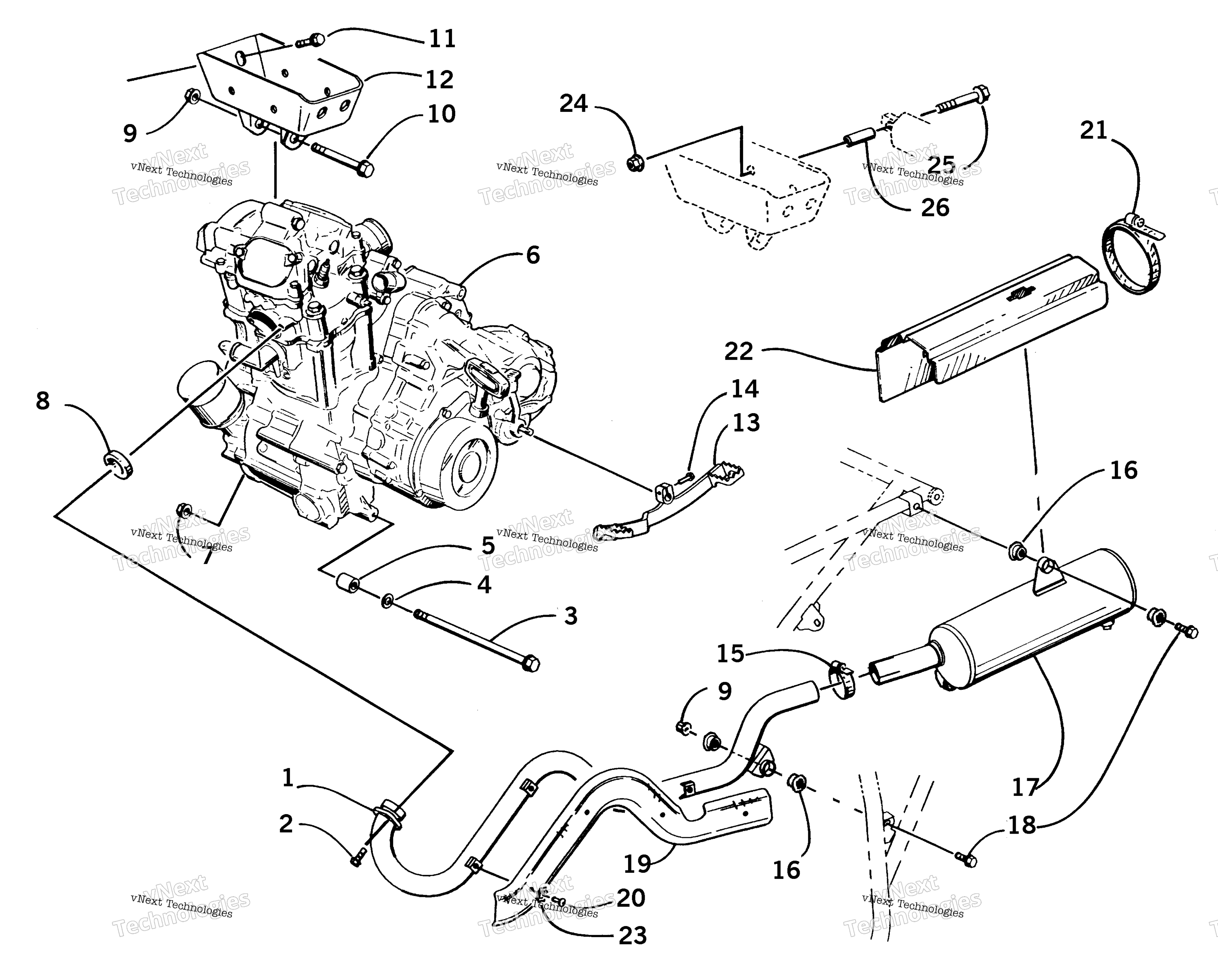

Схема двигателя And Exhaust для 500 4X4 (GREEN) (A2000ATM4AUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE,EXHAUST-WELD’T-PAINTED art. 0512-001
По запросу
2
Болт Arctic Cat art. 8408-820
от 110 ₽
3
BOLT, 10X215 art. 3423-009
По запросу
4
WASHER, MOTOR MOUNT art. 0423-050
По запросу
5
Втулка art. 1423-025
от 1 092 ₽
6
ENGINE, ASSY,500 4XIS (FROM 0463-020) (500) art. 0462-020
По запросу
7
Гайка Arctic Cat art. 8428-002
от 310 ₽
8
SEAL,EXHAUST PIPE art. 0412-007
По запросу
9
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
10
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
11
Болт Arctic Cat art. 8408-816
от 110 ₽
12
BRKT,UPR MTR-CTR WELD’T(BLACK) art. 0506-083
По запросу
13
LEVER,FOOTSHIFT-WELD’T(BLACK) art. 0502-084
По запросу
14
Болт Arctic Cat art. 8476-620
По запросу
15
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
16
BUSHING,EXHAUST art. 0412-033
По запросу
17
MUFFLER-BLACK (0412-156) art. 0512-161
По запросу
18
SCREW,SHOULDER-EXHAUST art. 0423-106
По запросу
19
COVER,EXHAUST PIPE art. 0406-224
По запросу
20
Screw, Machine art. 8477-610
По запросу
21
CLAMP,HOSE-5" SIZE 72 art. 0423-079
По запросу
22
PLATE,HEAT-MUFFLER art. 0406-298
По запросу
23
WASHER,LOCK-1/4 EXT TOOTH TYPE A Z&BLK art. 8053-212
По запросу
24
Гайка Arctic Cat art. 8424-602
от 110 ₽
25
SCREW,MACH-TSTRH M6X1.0X40 Z&Y art. 8476-640
По запросу
26
Spacer art. 0107-630
По запросу
