модель 2000 года
- Модель 500
- Код модели 500 CC AUTOMATIC (GREEN) (A2000ATM4BUSG)

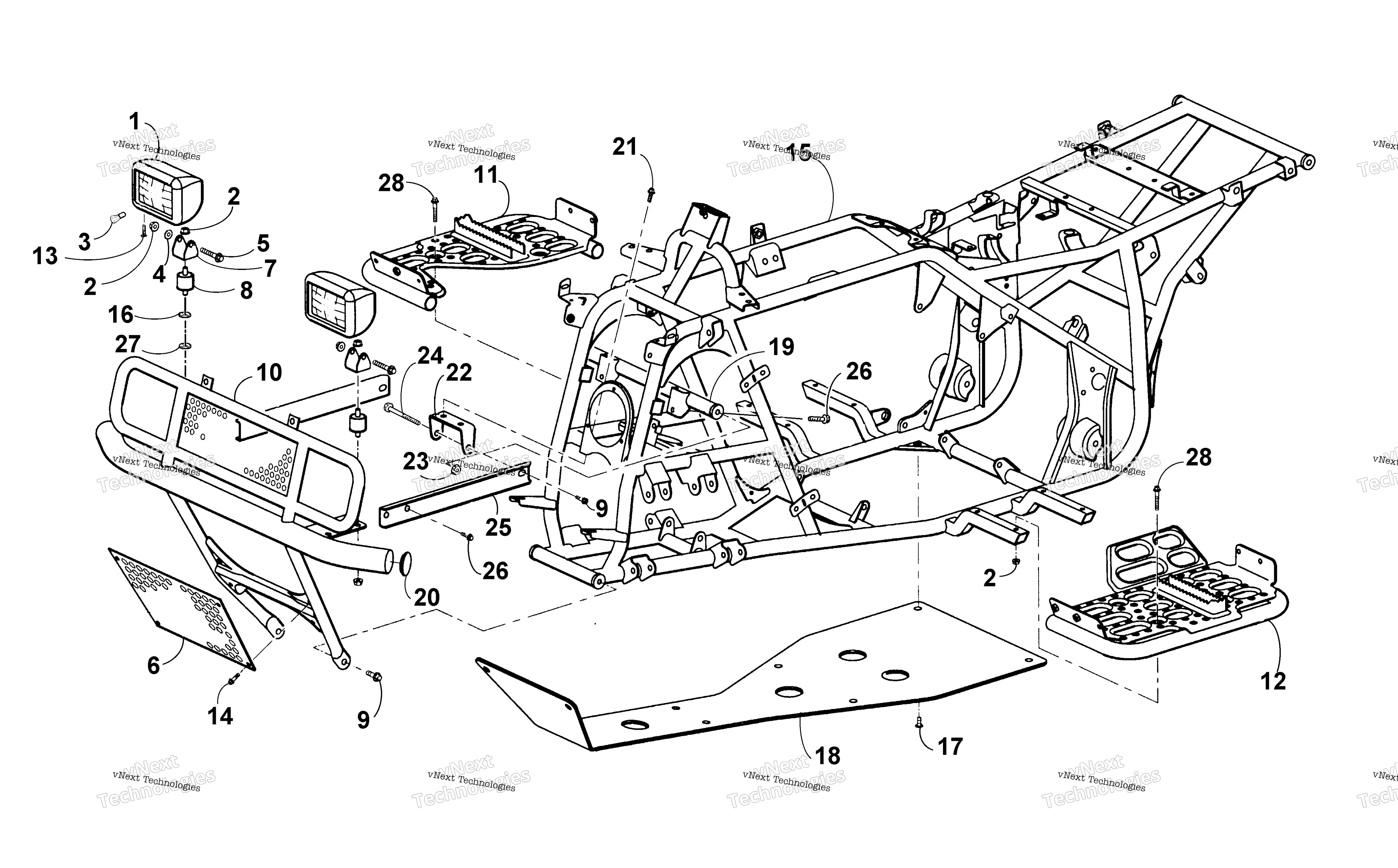

Схема рамы And Related Parts для 500 CC AUTOMATIC (GREEN) (A2000ATM4BUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
HEAD LIGHT-ASSY (inc. 3 and 13) art. 0409-001
По запросу
2
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
3
BULB,HEAD LIGHT art. 0409-005
По запросу
4
Шайба Arctic Cat art. 8053-242
По запросу
5
Screw, Cap art. 8408-850
По запросу
6
SCREEN,BUMPER-LWR art. 0406-175
По запросу
7
YOKE,HEADLIGHT art. 0406-261
По запросу
8
MOUNT, HEADLIGHT art. 0406-762
По запросу
9
Болт Arctic Cat art. 8409-020
от 110 ₽
10
BUMPER,FR-WELD’T(BLACK) art. 0506-294
По запросу
11
FOOTREST,RH WELD’T art. 0506-338
По запросу
12
FOOTREST,LH WELD’T art. 0506-339
По запросу
13
Screw, Self-Tapping art. 0123-950
По запросу
14
Болт Arctic Cat art. 8408-816
от 110 ₽
15
FRAME,MAIN-WELDMENT (500A)(BLACK) art. 0506-476
По запросу
16
Washer art. 3423-204
По запросу
17
Винт Arctic Cat art. 0423-101
от 263 ₽
18
PANEL,BELLY art. 0406-516
По запросу
19
TUBE,CROSS BUMPER MOUNT-WELD’T art. 0506-079
По запросу
20
Крышка Arctic Cat art. 0406-130
По запросу
21
Болт Arctic Cat art. 8408-820
от 110 ₽
22
BRKT,FR GEAR CASE-UPR WELD’T art. 0506-149
По запросу
23
Гайка Arctic Cat art. 8428-002
от 310 ₽
24
BOLT, 10X110 art. 3423-010
По запросу
25
CHANNEL, BUMPER MOUNTING-WELD’T BLACK art. 1506-117
По запросу
26
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
27
Washer, Lock - High Collar art. 0623-710
По запросу
28
SCREW, CAP-HFLGH M8-1.25 X 40-SBN art. 0423-162
По запросу
