модель 2001 года
- Модель 400
- Код модели 400 2X4 RED (MANUAL TRANSMISSION) (A2001ATI2AUSR)

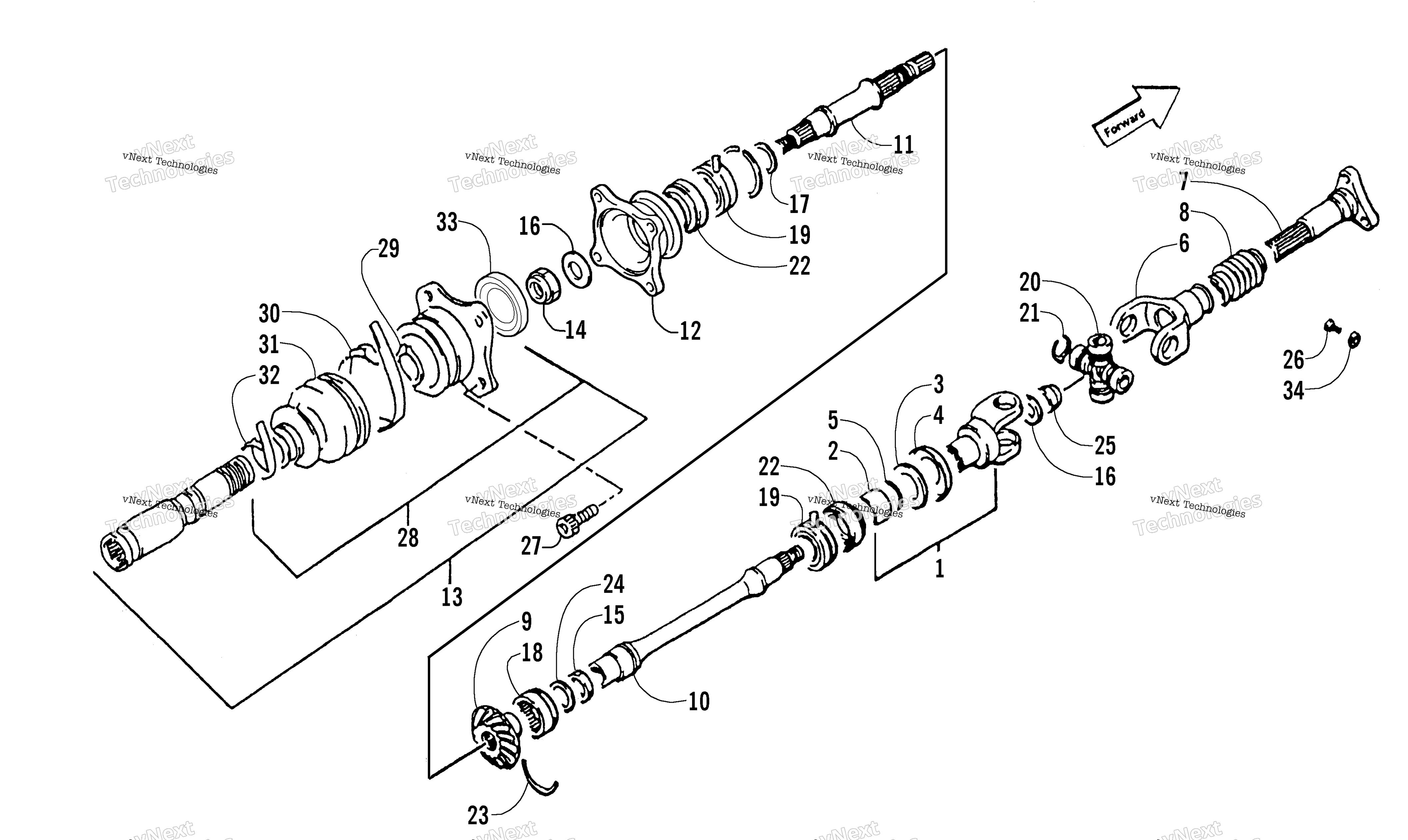

Схема узла вторичного привода (4X4) для 400 2X4 RED (MANUAL TRANSMISSION) (A2001ATI2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Yoke, Output - Front (inc. 2-5) art. 3435-090
По запросу
2
Collar, Yoke art. 3435-029
По запросу
3
PLATE, OUTPUT YOKE OIL SEAL art. 3435-030
По запросу
4
WASHER,30MM art. 3423-035
По запросу
5
O RING D:1 ID:28 art. 3423-060
По запросу
6
YOKE COMP, PROP SFT JOINT art. 3435-002
По запросу
7
SHAFT,PROPELLER-FRONT art. 0502-226
По запросу
8
BOOT,PROP SHAFT (SHORT) art. 0402-967
По запросу
9
GEAR,SEC DRIVEN BEVEL art. 3446-222
По запросу
10
SHAFT,SEC.DRIVEN,FRONT art. 3446-239
По запросу
11
SHAFT,SEC DRIVEN OUTPUT,RR art. 3446-426
По запросу
12
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
13
JOINT ASSY, REAR OUTPUT (inc. 28-33) art. 3435-010
По запросу
14
NUT,16MM art. 3423-025
По запросу
15
NUT, SEC DRIVEN GEAR,22MM art. 3423-136
По запросу
16
WASHER,16MM art. 3423-028
По запросу
17
SHIM,25MM art. 3402-024
По запросу
17
SHIM,25MM art. 3402-030
По запросу
17
SHIM,25MM art. 3402-023
По запросу
17
SHIM,25MM art. 3402-022
По запросу
17
SHIM,25X34X0.8 art. 3403-217
По запросу
17
SHIM,25MM art. 3402-020
По запросу
17
SHIM,25MM art. 3402-019
По запросу
17
SHIM,25MM art. 3402-018
По запросу
17
SHIM,25MM art. 3402-017
По запросу
17
SHIM,25MM art. 3402-031
По запросу
17
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
17
SHIM,25MM art. 3402-028
По запросу
17
SHIM,25MM art. 3402-029
По запросу
18
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
19
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
20
Крестовина art. 3435-011
По запросу
21
CIRCLIP,M25 art. 3423-067
По запросу
22
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
23
C RING,M50 art. 3423-072
По запросу
24
WASHER, SEC DRIVEN GEAR-M22X36 art. 3423-137
По запросу
25
NUT,16MM art. 3423-025
По запросу
26
Screw, 6X12 art. 3007-574
По запросу
27
BOLT (8X16) art. 3423-309
По запросу
28
BOOT SET, JOINT (inc. 29-33) art. 3435-066
По запросу
29
RING, SNAP art. 3423-210
По запросу
30
CLAMP art. 3423-211
По запросу
31
Boot art. 3435-067
По запросу
32
CLAMP art. 3423-212
По запросу
33
SEAL PLATE art. 3423-356
По запросу
34
RETAINER, CNTR SHAFT BRG-M6X16 art. 3423-135
По запросу
35
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
