модель 2001 года
- Модель 500
- Код модели 500 CC RED (AUTOMATIC TRANSMISSION) (A2001ATM4BUSR)

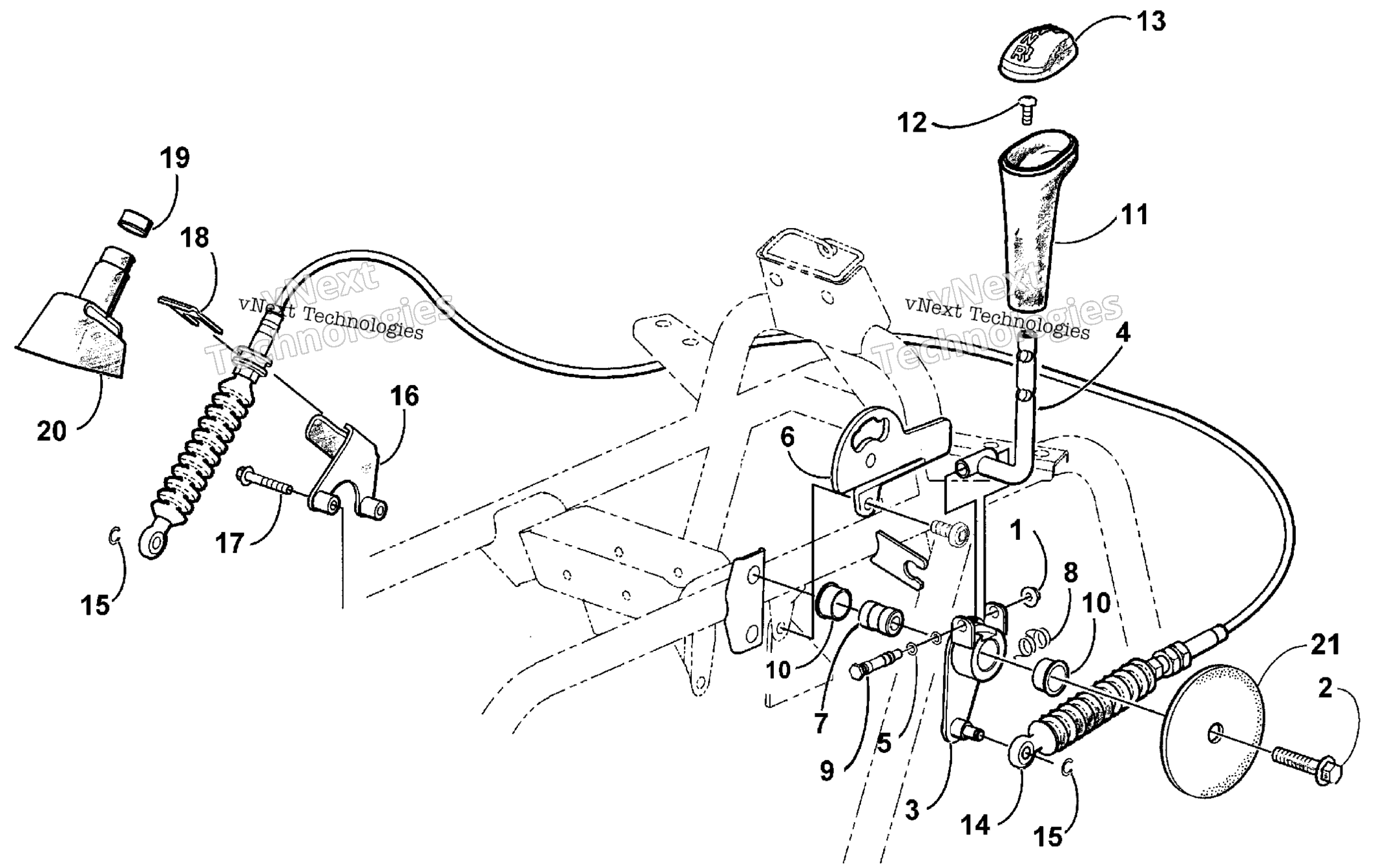

Схема узла рычага переключения для 500 CC RED (AUTOMATIC TRANSMISSION) (A2001ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8424-602
от 110 ₽
2
Screw, Cap art. 8409-045
По запросу
3
HUB,SHIFT,LEVER-WELDMENT art. 0502-202
По запросу
4
LEVER, SHIFT,(R,N,H,L) - WELD’T art. 0502-158
По запросу
5
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
6
PLATE,SHIFT,-DETENT art. 0402-747
По запросу
7
AXLE, SHIFT, LEVER,(R,N,H,L,) art. 0402-571
По запросу
8
SPRING, TORSION art. 0402-742
По запросу
9
AXLE,PIVOT,SHAFT art. 0402-741
По запросу
10
BUSHING,FLANGE SHIFT LVR art. 0402-513
По запросу
11
HANDLE,SHIFT LEVER art. 0402-508
По запросу
12
Screw, Machine art. 8477-610
По запросу
13
CAP,SHIFT LEVER HANDLE (L,H,N,R) art. 0402-781
По запросу
14
Cable, Shift art. 0487-020
По запросу
15
Стопор КПП Arctic Cat art. 0423-169
По запросу
16
BRKT, SHIFT CABLE ENG- WELDT art. 0502-152
По запросу
17
SCREW, MACH,HHC DIN M6X55 art. 0423-164
По запросу
18
CLIP,SHIFT CABLE,M19 art. 3423-282
По запросу
19
Clamp, Hose art. 0624-379
По запросу
20
COVER, SHIFT CABLE-ENGINE art. 0406-539
По запросу
21
COVER, SHIFT LEVER art. 0402-816
По запросу
Другие схемы модели
Узел рычага переключения
