модель 2002 года
- Модель 250
- Код модели 250 2x4 (RED) (A2002ATE2AUSR)

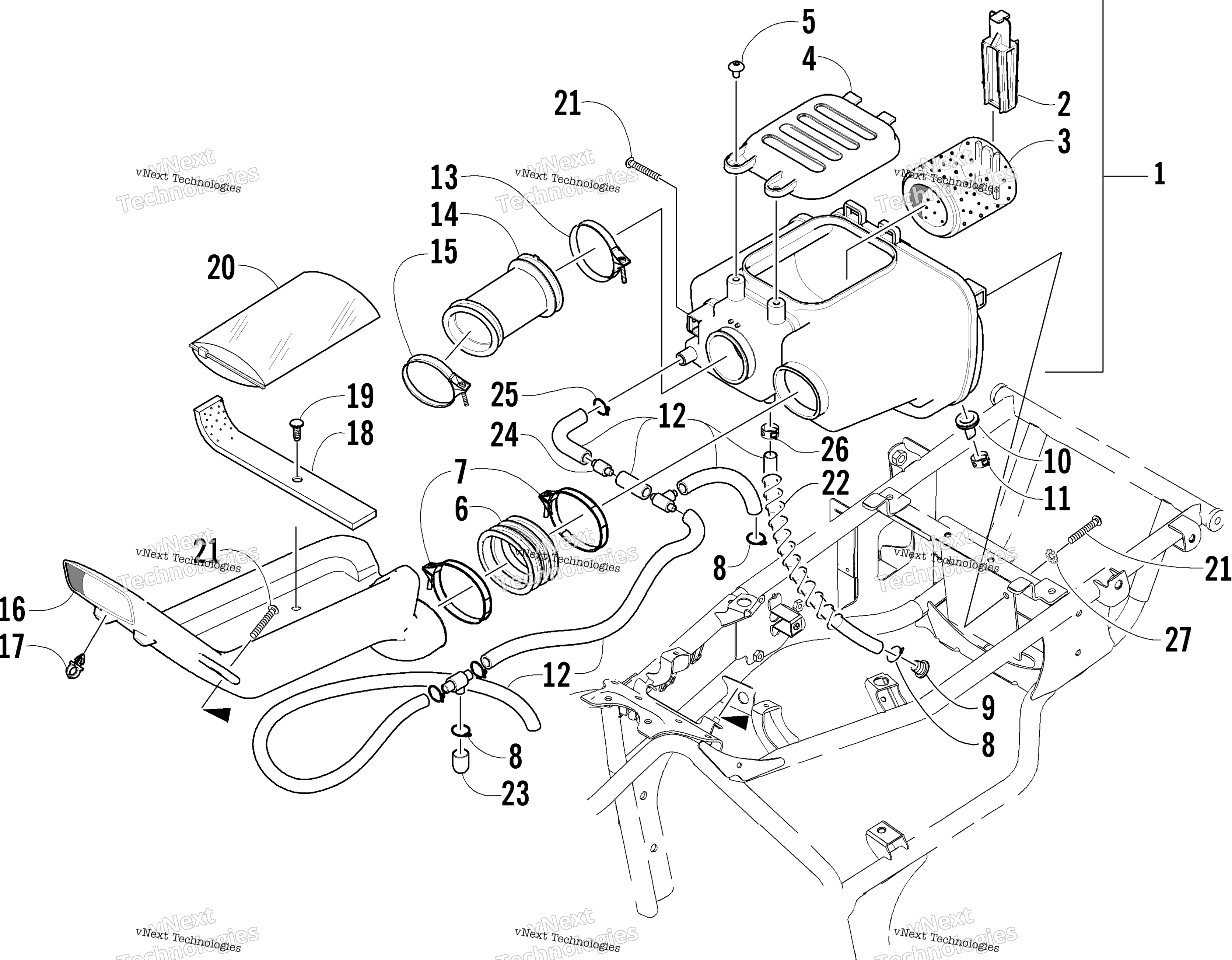

Схема узла впуска воздуха для 250 2x4 (RED) (A2002ATE2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
AIR CLEANER HSNG-ASSY (inc. 2-7) art. 3570-001
По запросу
2
SLIDER art. 3402-330
По запросу
3
Filter, Air art. 0470-421
По запросу
4
Cap art. 3402-331
По запросу
5
Screw, Machine art. 8477-610
По запросу
6
JOINT, COUPLER art. 3423-329
По запросу
7
CLAMP art. 3423-311
По запросу
8
CLIP,M14 art. 3423-313
По запросу
9
PLUG,DRAIN art. 0423-127
По запросу
10
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
11
CLAMP,SPRING(5079) art. 0423-071
По запросу
12
Tube, Crankcase Breather art. 3470-004
По запросу
13
CLAMP,M62 art. 3402-236
По запросу
14
BOOT, AIR CLEANER art. 0470-347
По запросу
15
CLAMP,M58 art. 3402-235
По запросу
16
Snorkel, Air Intake - Assembly (inc. 17-19) art. 0570-062
По запросу
17
Clip, Routing Optional art. 0623-101
По запросу
18
STRAP,TOOL art. 0406-379
По запросу
19
Clip, Retaining art. 0606-586
По запросу
20
KIT, TOOL art. 0444-122
По запросу
21
Винт Arctic Cat art. 8476-616
По запросу
22
SPRING,VENT TUBE art. 0423-128
По запросу
23
PLUG, BREATHER art. 3402-334
По запросу
24
Valve, Check art. 3470-002
По запросу
25
CLIP, AIRBOX art. 3423-424
По запросу
26
CLAMP,HOSE- SPRING .675" ID X .38" art. 0423-047
По запросу
27
Washer, Lock art. 8053-212
По запросу
