модель 2002 года
- Модель 300
- Код модели 300 2x4 (RED) (A2002ATF2AUSR)

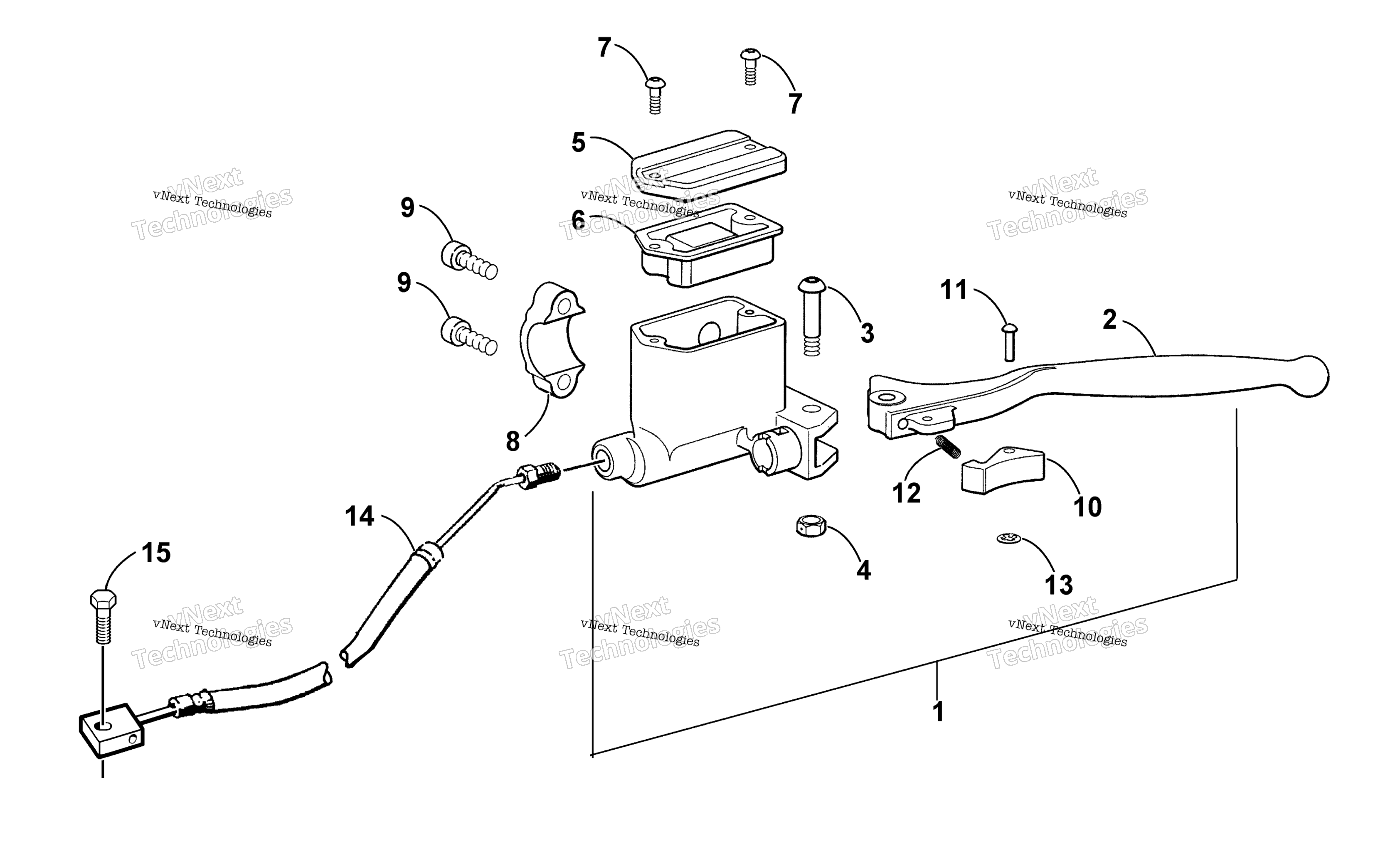

Схема узла ручного гидротормоза для 300 2x4 (RED) (A2002ATF2AUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Тормозной цилиндр Arctic Cat art. 0502-387
от 22 900 ₽
2
LEVER, BRAKE art. 0402-818
По запросу
3
Bolt, Lever Mounting art. 0623-430
По запросу
4
NUT,HEX LOCK-M6-1 art. 0402-941
По запросу
5
COVER,MASTER CYLINDER art. 1402-030
По запросу
6
BLADDER, RESERVOIR (OL) art. 0402-553
По запросу
7
SCREW,TSBH M4-.7X12 BLK art. 0402-938
По запросу
8
CLAMP, MASTER CYL art. 0402-894
По запросу
9
SCREW,SHCS M6-1X20 art. 0402-939
По запросу
10
LOCK, BRAKE LEVER art. 1402-034
По запросу
11
RIVET,.125 X .50L BLK art. 0402-936
По запросу
12
SPRING, PARKING,BRAKE LOCK (OL) art. 0402-559
По запросу
13
WASHER,LOCK-RETAINING art. 0402-937
По запросу
14
Тормозной шланг передний верхний Arctic Cat art. 0437-073
от 6 279 ₽
15
Screw, Machine art. 8476-625
от 160 ₽
Другие схемы модели
Узел ручного гидротормоза
