модель 2002 года
- Модель 375
- Код модели 375 AUTOMATIC TRANSMISSION (2X4 RED) (A2002ATG2BUSR)

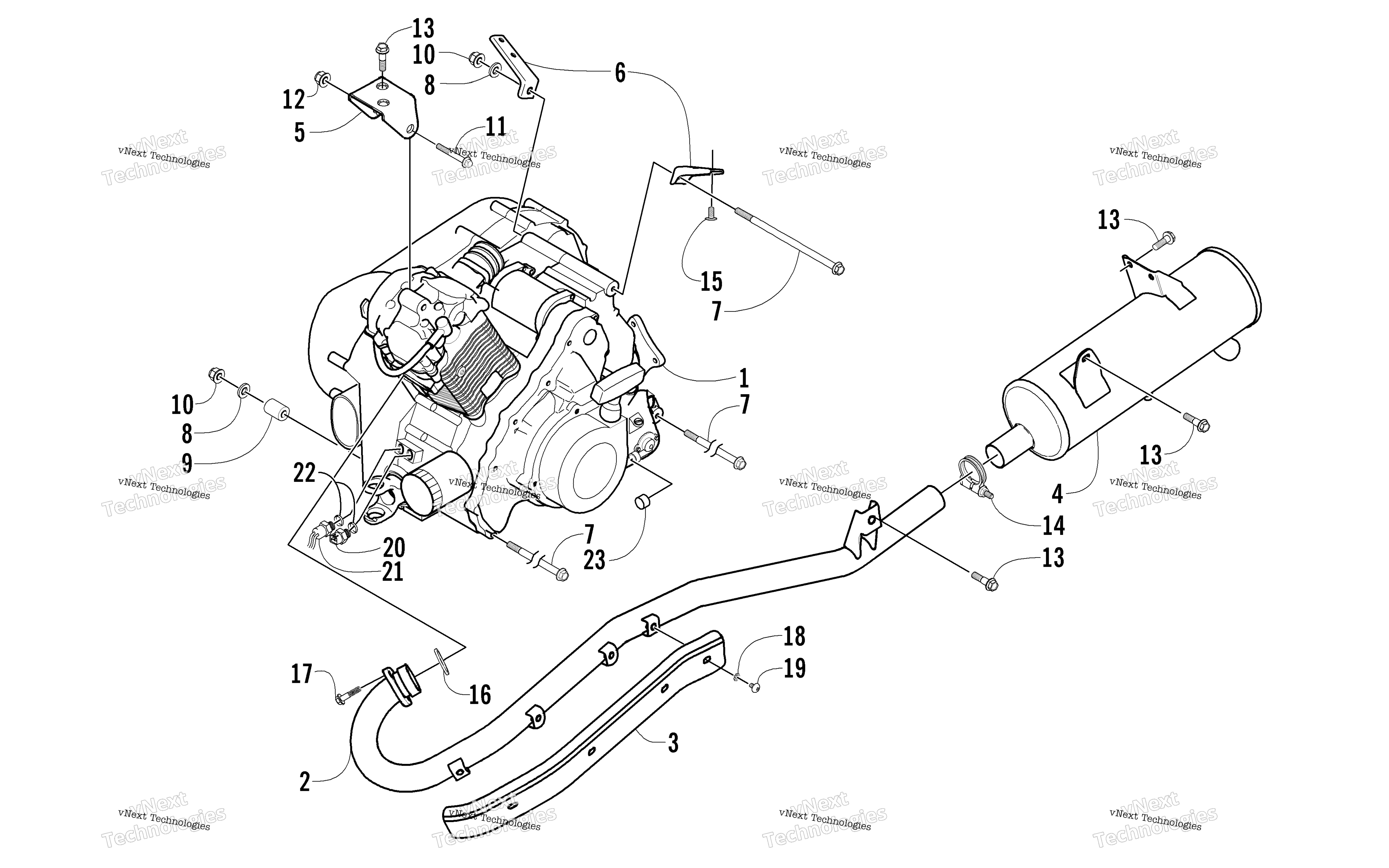

Схема двигателя And Exhaust для 375 AUTOMATIC TRANSMISSION (2X4 RED) (A2002ATG2BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE ASSY (400AFK2 FROM 0463-017) (4x4) art. 0462-017
По запросу
1
ENGINE-ASSY (FROM 0463-018) art. 0462-018
По запросу
2
PIPE, EXHAUST-BLACK art. 0512-040
По запросу
3
SHIELD, EXHAUST PIPE art. 0412-112
По запросу
4
MUFFLER-WELDMENT-PTD art. 0512-405
По запросу
5
BRKT, ENGINE MTG-UPPER-BLACK art. 0506-631
По запросу
6
BRACKET, MOTOR MTG-LH-BLACK art. 0506-984
По запросу
6
BRACKET,MOTOR MTG- RH-BLACK art. 0506-983
По запросу
7
BOLT, 10X215 art. 3423-009
По запросу
8
WASHER, MOTOR MOUNT art. 0423-050
По запросу
9
Втулка art. 1423-025
от 1 092 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
12
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
13
Болт Arctic Cat art. 8408-816
от 110 ₽
14
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
15
Screw, Cap art. 8408-616
По запросу
16
SEAL,EXHAUST PIPE art. 0412-007
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
WASHER,LOCK-1/4 EXT TOOTH TYPE A Z&BLK art. 8053-212
По запросу
19
Screw, Machine art. 8477-610
По запросу
20
SWITCH, OIL LAMP art. 3530-037
По запросу
21
Switch, Cooling Fan art. 3430-033
По запросу
22
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
23
CAP,SPEEDO DRIVE (2x4) art. 0402-160
По запросу
