модель 2002 года
- Модель 375
- Код модели 375 AUTOMATIC TRANSMISSION (4X4 RED) (A2002ATG4BUSR)

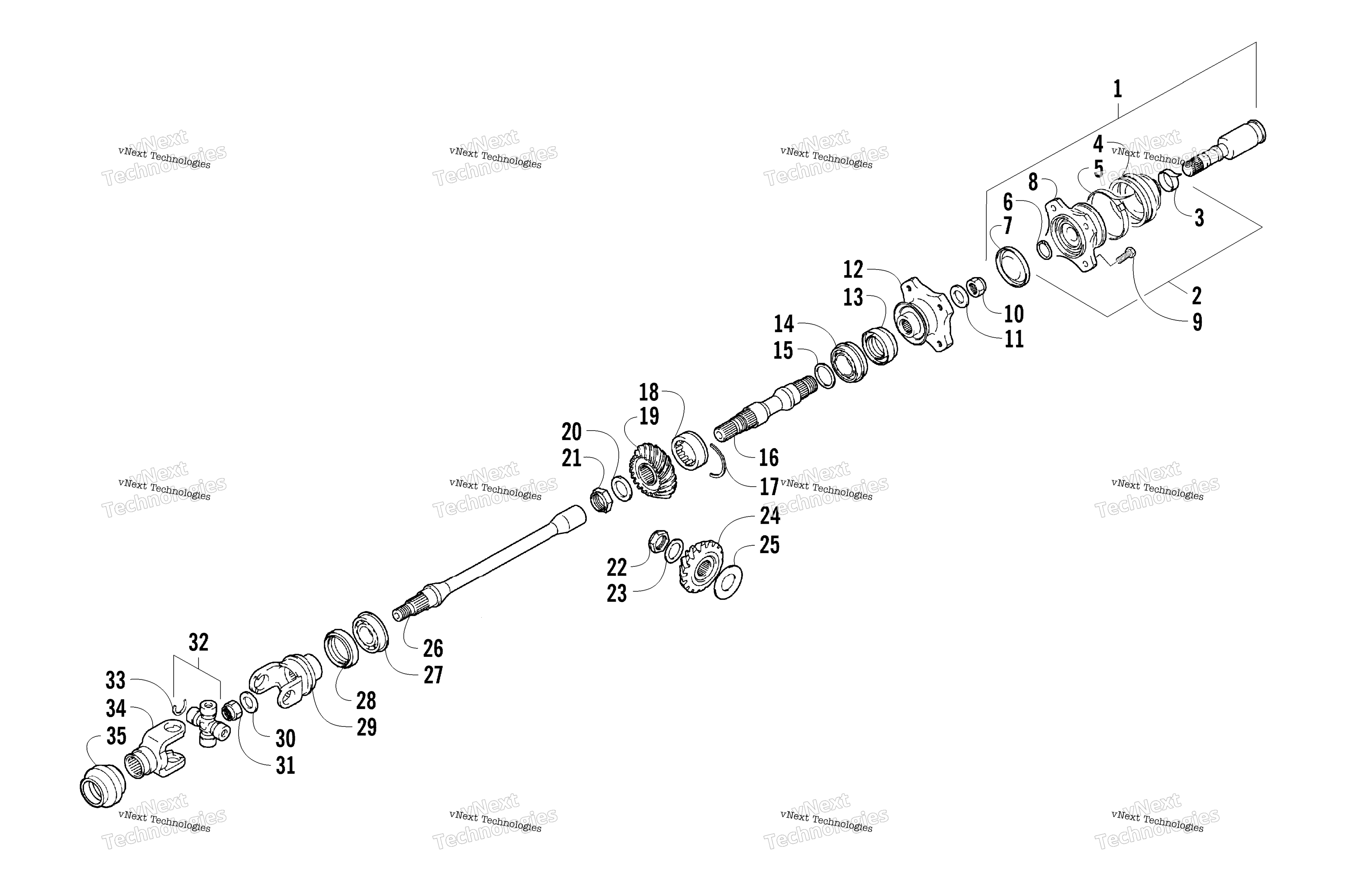

Схема узла вторичного привода для 375 AUTOMATIC TRANSMISSION (4X4 RED) (A2002ATG4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT ASSY, REAR OUTPUT (inc. 2-8) art. 3435-010
По запросу
2
BOOT SET, JOINT (inc. 3-7) art. 3435-066
По запросу
3
CLAMP art. 3423-212
По запросу
4
Boot art. 3435-067
По запросу
5
CLAMP art. 3423-211
По запросу
6
RING, SNAP art. 3423-210
По запросу
7
SEAL PLATE art. 3423-356
По запросу
9
Болт Arctic Cat art. 8408-820
от 110 ₽
10
NUT,16MM art. 3423-025
По запросу
11
WASHER,16MM art. 3423-028
По запросу
12
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
13
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
14
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
15
SHIM,25MM art. 3402-019
По запросу
15
SHIM,25MM art. 3402-029
По запросу
15
SHIM,25MM art. 3402-028
По запросу
15
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
15
SHIM,25MM art. 3402-024
По запросу
15
SHIM,25MM art. 3402-023
По запросу
15
SHIM,25MM art. 3402-022
По запросу
15
SHIM,25X34X0.8 art. 3403-217
По запросу
15
SHIM,25MM art. 3402-020
По запросу
15
SHIM,25MM art. 3402-031
По запросу
15
SHIM,25MM art. 3402-018
По запросу
15
SHIM,25MM art. 3402-017
По запросу
15
SHIM,25MM art. 3402-030
По запросу
16
SHAFT, SEC DRIVEN OUTPUT RR art. 3402-639
По запросу
17
C RING,M50 art. 3423-072
По запросу
18
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
19
GEAR, SEC DRIVEN BEVEL art. 3402-638
По запросу
20
WASHER, SEC DRIVEN GEAR-M22X36 art. 3423-137
По запросу
21
NUT, SEC DRIVEN GEAR,22MM art. 3423-136
По запросу
22
NUT 20MM art. 3423-023
По запросу
23
Washer art. 3005-372
По запросу
24
GEAR, SEC DRIVE BEVEL art. 3402-637
По запросу
25
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
26
SHAFT, SEC DRIVEN OUTPUT FR (4x4) art. 3402-559
По запросу
27
BEARING (4x4) art. 3402-558
По запросу
28
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
29
Yoke, Drive Output - Front (4x4) art. 3402-560
По запросу
30
WASHER,16MM (4x4) art. 3423-028
По запросу
31
NUT,16MM (4x4) art. 3423-025
По запросу
32
Крестовина Arctic Cat art. 3402-562
от 7 802 ₽
33
CIRCLIP (4x4) art. 3423-479
По запросу
34
YOKE,PROP SHAFT JOINT (4x4) art. 3446-327
По запросу
35
BOOT,PROP SHAFT (SHORT) (4x4) art. 0402-967
По запросу
