модель 2002 года
- Модель 400
- Код модели 400/500 MANUAL TRANSMISSION FIS (500 GREEN) (A2002ISM4AUSG)

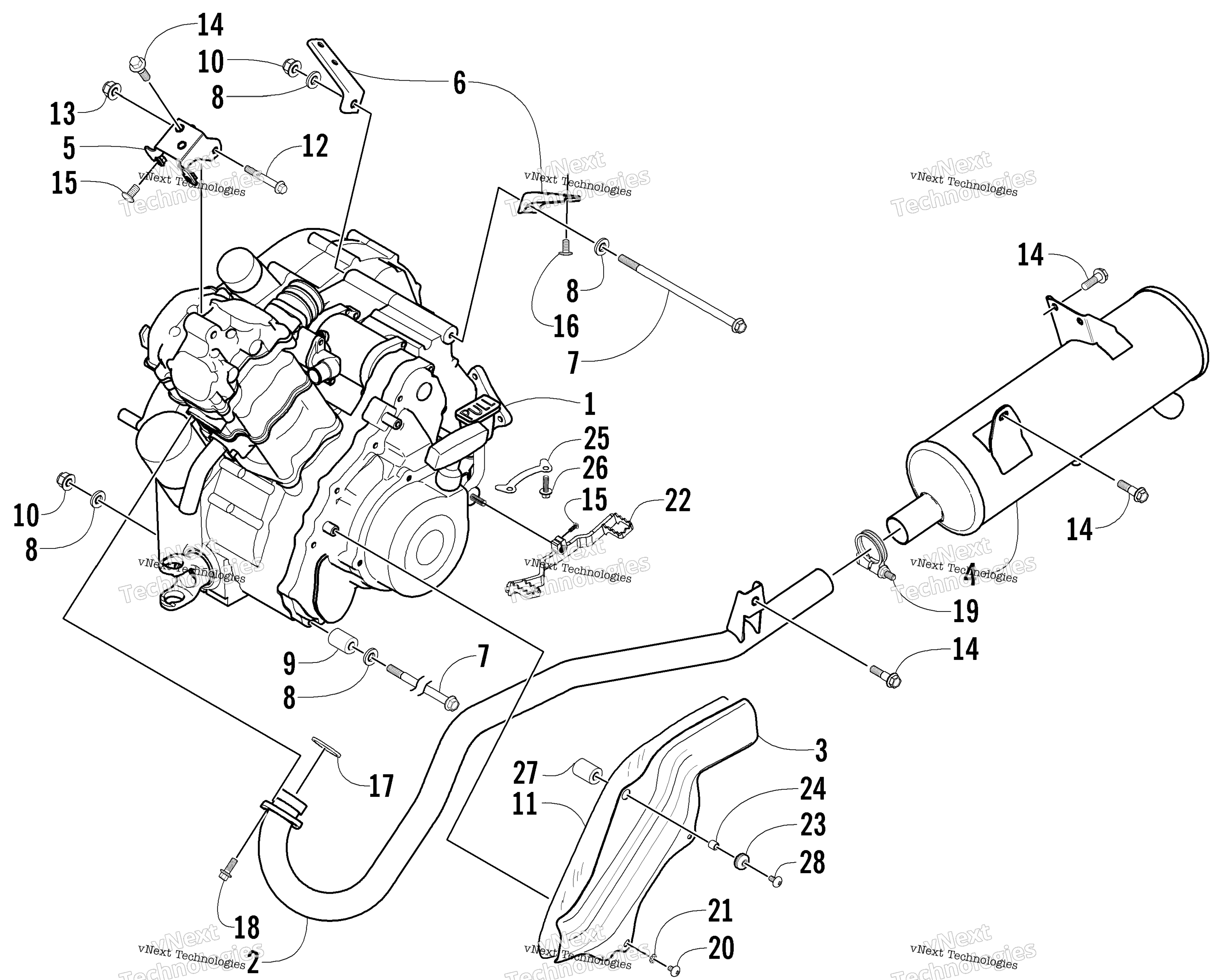

Схема двигателя And Exhaust для 400/500 MANUAL TRANSMISSION FIS (500 GREEN) (A2002ISM4AUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,98A4E (FROM 0463-005) (400 4x4) art. 0462-010
По запросу
1
ENGINE, ASSY,500 4XIS (FROM 0463-020) (500) art. 0462-020
По запросу
1
ENGINE,98A2E (FROM 0463-002) art. 0462-008
По запросу
2
PIPE,EXHAUST-WELDMENT art. 0512-049
По запросу
3
Cover, Exhaust art. 0406-869
По запросу
4
MUFFLER-BLACK art. 0412-184
По запросу
5
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
6
BRACKET,MOTOR MTG- RH-BLACK art. 0506-988
По запросу
6
BRACKET,MOTOR MTG-LH-BLACK art. 0506-989
По запросу
7
BOLT, 10X215 art. 3423-009
По запросу
8
WASHER, MOTOR MOUNT art. 0423-050
По запросу
9
Втулка art. 1423-025
от 1 092 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
SHIELD,HEAT art. 0412-143
По запросу
12
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
13
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
14
Болт Arctic Cat art. 8408-816
от 110 ₽
15
Болт Arctic Cat art. 8476-620
По запросу
16
Screw, Cap art. 8408-616
По запросу
17
SEAL,EXHAUST PIPE art. 0412-007
По запросу
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
20
Screw, Machine art. 8477-610
По запросу
21
WASHER,LOCK-1/4 EXT TOOTH TYPE A Z&BLK art. 8053-212
По запросу
22
LEVER, SHIFT - BLACK art. 0502-263
По запросу
23
GROMMET(LV 11378) art. 0423-030
По запросу
24
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
25
RETAINER, BOLT-SIDECASE (500) art. 0402-769
По запросу
26
BOLT, TRANSFER COVER-M6X40 (500) art. 0423-333
По запросу
27
COLLAR,HI LO SHIFT (400) art. 0402-256
По запросу
28
Болт Arctic Cat art. 8476-620
По запросу
28
SCREW,MACH-TSTRH M6X1.0X50 Z&BLK art. 8477-650
По запросу
