модель 2002 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION (RED) (A2002ATM4BUSR)

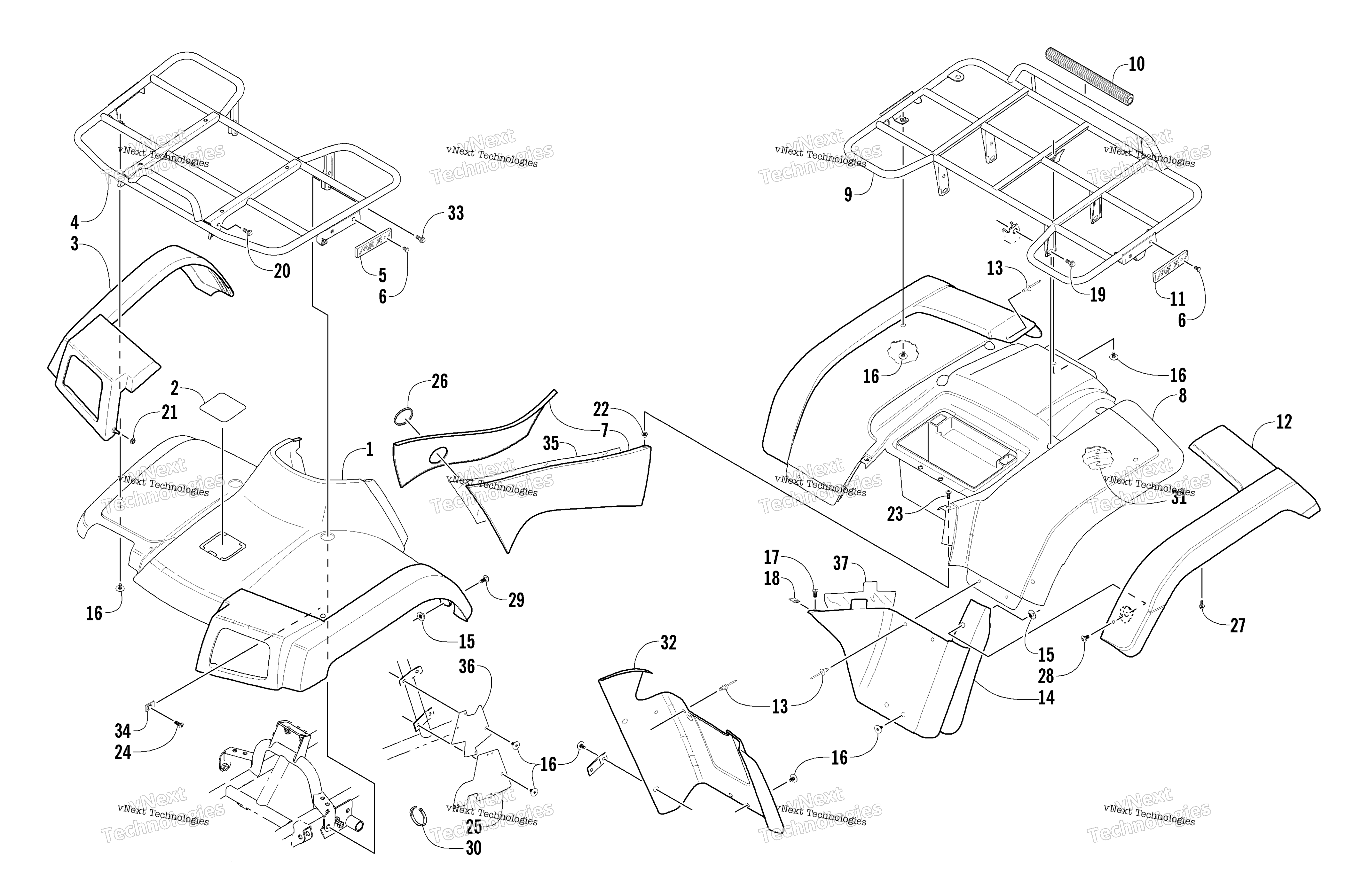

Схема кузов панель узла для 500 AUTOMATIC TRANSMISSION (RED) (A2002ATM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
PANEL,FENDER FR-ROUTED (GRN) (inc. 2) (Green) art. 0506-584
По запросу
1
PANEL,FENDER,FR-ROUTED (RD) (inc. 2) (Red) art. 0506-616
По запросу
2
COVER,ACCESS-MARSH GREEN (W/LOGO) (Green) art. 1406-141
По запросу
2
COVER,ACCESS-RED (W/LOGO) (Red) art. 1406-142
По запросу
3
FLARE, FRONT RH art. 0506-550
По запросу
3
FLARE, FRONT LH art. 0506-551
По запросу
4
RACK, FR-BLACK art. 0506-547
По запросу
5
Reflector, Front Amber art. 0606-526
По запросу
6
Clip, Retaining art. 0623-269
По запросу
7
Panel, Side - Right (Red) art. 0506-548
По запросу
7
PANEL,SIDE-LH ROUTED - RED (Red) art. 0506-243
По запросу
7
PANEL, SIDE-LH-ROUTED GRN (Green) art. 0506-673
По запросу
7
Panel, Side - Right (Green) art. 0506-549
По запросу
8
PANEL,RR FENDER-GREEN-ROUTED (Green) art. 1506-519
По запросу
8
PANEL,RR FENDER-RED-ROUTED (Red) art. 1506-520
По запросу
9
RACK,REAR-W/FENCE-BLACK art. 0506-821
По запросу
10
Wrap, Tube - Rear Rack art. 0406-293
По запросу
11
Reflector - Red art. 0606-029
По запросу
12
FLARE, REAR LH art. 0506-553
По запросу
12
FLARE, REAR RH art. 0506-552
По запросу
13
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
14
FENDER EXTENSION-LH-MOLDED-BLACK art. 0406-085
По запросу
14
FENDER, EXTENSION-RH-ROUTED art. 0506-693
По запросу
15
NUT,T-W/TEETH (6MM) art. 0423-077
По запросу
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
Screw, Self-Tapping art. 0623-309
По запросу
18
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
19
Болт Arctic Cat art. 8409-020
от 110 ₽
20
SCREW, CAP HFH M8-1.25 X 12 EM- BLK art. 0423-360
По запросу
21
Гайка art. 0423-357
По запросу
22
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
23
SCREW,MACH-#10-32X3/4(BLK) art. 0423-068
По запросу
24
Винт Arctic Cat art. 8477-616
от 110 ₽
25
PANEL, FENDER- INNER art. 1406-006
По запросу
26
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
27
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
28
Болт Arctic Cat art. 0423-355
По запросу
29
Болт Arctic Cat art. 0423-356
от 168 ₽
30
Зажим Arctic Cat art. 0123-788
По запросу
31
SHIELD, HEAT(PSA) art. 0412-124
По запросу
32
PANEL, KICK-FR-RH-BLACK art. 0406-941
По запросу
32
PANEL, KICK-FR-LH-ROUTED art. 0506-630
По запросу
33
Болт Arctic Cat art. 8408-816
от 110 ₽
34
Clip, U-Nut art. 0423-031
По запросу
35
SHIELD,HEAT (PSA) art. 0412-142
По запросу
36
Panel, Fender - Inner - Right art. 1406-063
По запросу
36
PANEL,FENDER-LH-INNER art. 1406-064
По запросу
37
SHIELD,HEAT (PSA) art. 0412-140
По запросу
