модель 2003 года
- Модель 400
- Код модели ATV 400 4X4 MANUAL TRANSMISSION (RED) [A2003ATH4AUSR-2003-142]

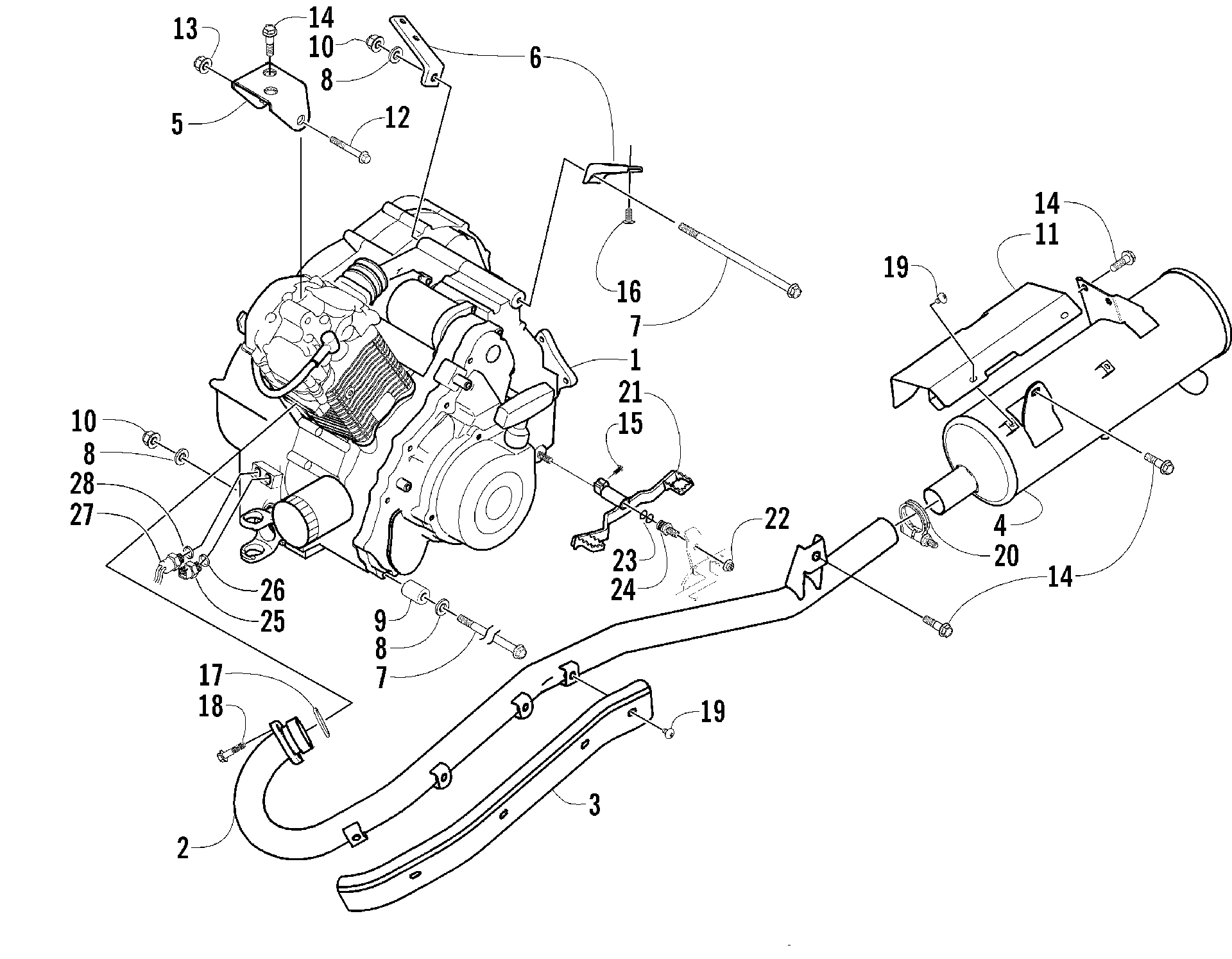

Схема двигателя AND EXHAUST [55541] для ATV 400 4X4 MANUAL TRANSMISSION (RED) [A2003ATH4AUSR-2003-142]
Схема
Детали
![Двигатель AND EXHAUST [55541]](/upload/schemas/633d43589c12b4.30624622.gif)
Номер
Наименование детали
Цена
1
ENGINE ASSY (400DFK2 FROM 0463-035) art. 0462-035
По запросу
2
Pipe, Exhaust art. 0512-066
По запросу
3
SHIELD, EXHAUST PIPE art. 0412-112
По запросу
4
MUFFLER-BLACK art. 0412-182
По запросу
5
BRKT, ENGINE MTG-UPPER-BLACK art. 0506-631
По запросу
6
BRACKET,MOTOR MTG- RH-BLACK art. 0506-983
По запросу
6
BRACKET, MOTOR MTG-LH-BLACK art. 0506-984
По запросу
7
BOLT, 10X215 art. 3423-009
По запросу
8
WASHER, MOTOR MOUNT art. 0423-050
По запросу
9
Втулка art. 1423-025
от 1 092 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
COVER, MUFFLER art. 1406-023
По запросу
12
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
13
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
14
Болт Arctic Cat art. 8408-816
от 110 ₽
15
Болт Arctic Cat art. 8476-620
По запросу
16
Screw, Cap art. 8408-616
По запросу
17
SEAL,EXHAUST PIPE art. 0412-007
По запросу
18
Болт Arctic Cat art. 8408-820
от 110 ₽
19
Screw, Machine art. 8477-610
По запросу
20
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
21
Lever, Shift art. 0502-354
По запросу
22
Nut, Lock art. 8422-002
от 882 ₽
23
O-RING .489 I.D X .070 W PARKER 2-014 art. 0423-096
По запросу
24
PIN,PIVOT-FOOTSHIFTER art. 0402-994
По запросу
25
SWITCH, OIL LAMP art. 3530-037
По запросу
26
GASKET, M16X22X2 art. 3402-013
По запросу
27
Switch, Cooling Fan art. 3430-033
По запросу
28
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
