модель 2003 года
- Модель 500
- Код модели ATV 500 FIS MANUAL TRANSMISSION (GREEN) [A2003ISM4AUSG-2003-181]

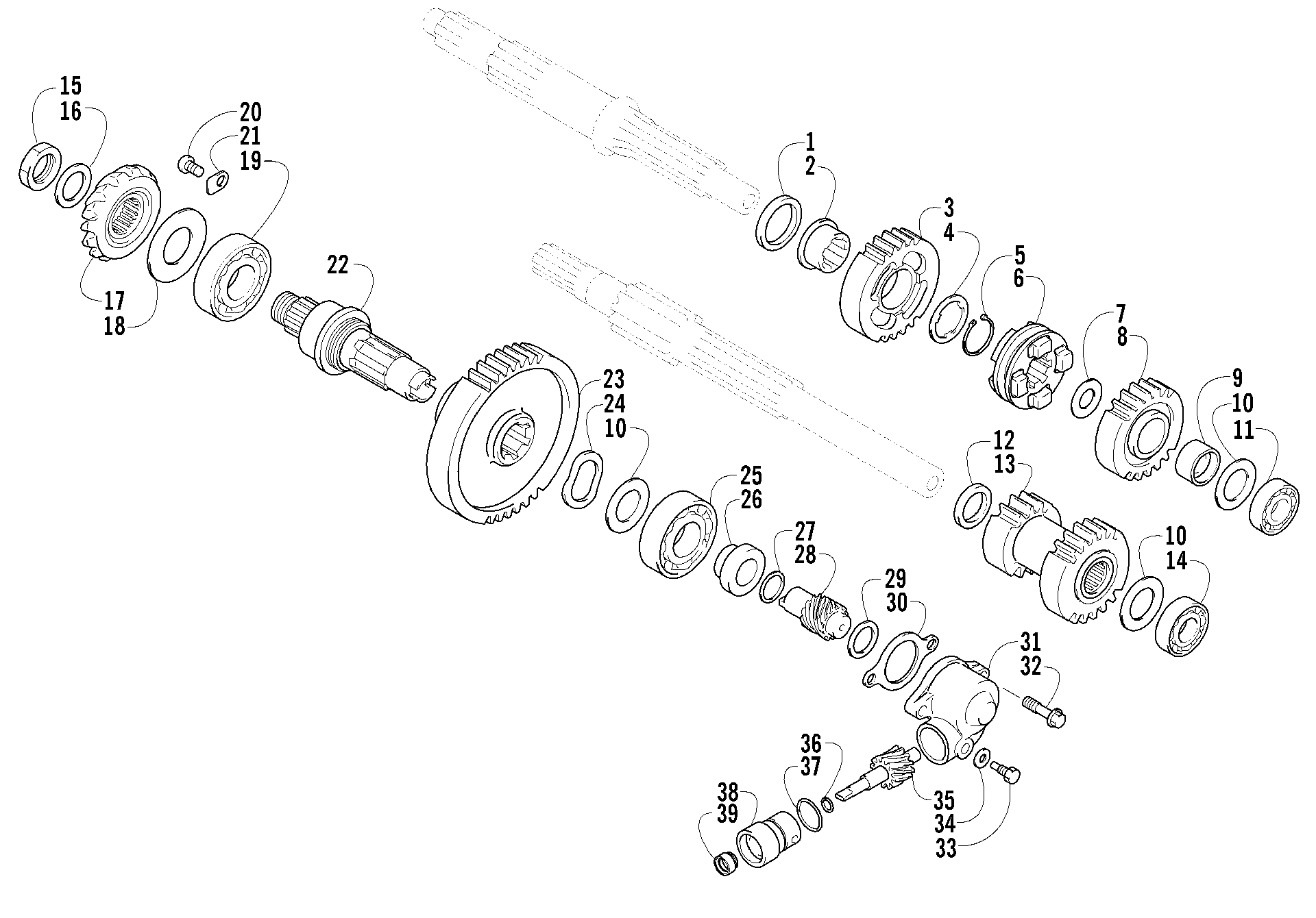

Схема узла вторичной передачи [60034] для ATV 500 FIS MANUAL TRANSMISSION (GREEN) [A2003ISM4AUSG-2003-181]
Схема
Детали
![Узел вторичной передачи [60034]](/upload/schemas/633d78addf94a1.68949624.gif)
Номер
Наименование детали
Цена
1
SPACER,SUB T/M DRIVE NO.1 GR art. 3446-246
По запросу
2
Bushing, Drive Gear No. 1 art. 3446-247
По запросу
3
Gear, Drive - No. 1 art. 3446-342
По запросу
4
WASHER,25MM art. 3423-036
По запросу
5
CIRCLIP,M25 art. 3423-066
По запросу
6
DOG, SUB T/M SLIDING art. 3446-343
По запросу
7
SHIM,20MM art. 3402-195
По запросу
8
GEAR,SUB T/M DRIVE NO.2 art. 3446-248
По запросу
9
Bushing, Reverse Idle Gear art. 3446-103
По запросу
10
WASHER,M20X34X1 art. 3402-381
По запросу
11
BEARING, M20X52X15 art. 3402-046
По запросу
12
SPACER, SUB T/M IDLE GEAR,20MM art. 3423-148
По запросу
13
Gear, Idle art. 3446-066
По запросу
14
BEARING,CENTER SHAFT LH art. 3402-979
По запросу
15
NUT 20MM art. 3423-023
По запросу
16
WASHER,20MM art. 3423-032
По запросу
17
GEAR, SEC DRIVE BEVEL art. 3446-274
По запросу
18
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
19
BALL BEARING ,M35X72X17 art. 3402-055
По запросу
20
SCREW,6MM art. 3423-370
По запросу
21
RETAINER, BEARING art. 3446-031
По запросу
22
SHAFT, SUB T/M OUTPUT art. 3446-344
По запросу
23
Gear, Driven art. 3446-345
По запросу
24
LOCK, WASHER art. 3423-548
По запросу
25
BALL BEARING,M20X52X15 art. 3402-045
По запросу
26
Spacer art. 3446-114
По запросу
27
WASHER, ODOMETER DRIVE GEAR, R-M17X24 art. 3423-146
По запросу
28
GEAR, ODOMETER DRIVE art. 3446-060
По запросу
29
WASHER, ODOMETER DRIVE GEAR-M15X20 art. 3423-145
По запросу
30
GASKET,ODOMETER GEAR SLV art. 3446-244
По запросу
31
HOUSING, ODOMETER GEAR art. 3446-057
По запросу
32
Bolt art. 3006-529
По запросу
33
BOLT,6X10 art. 3423-792
По запросу
34
Washer, Driven art. 3402-009
По запросу
35
GEAR, ODOMETER DRIVEN art. 3446-061
По запросу
36
WASHER, ODOMETER DRIVEN GEAR-M8X15 art. 3423-144
По запросу
37
Прокладка одометра Arctic Cat art. 3423-056
от 473 ₽
38
SLEEVE, ODOMETER DRIVEN GEAR art. 3446-058
По запросу
39
OIL SEAL,M5 art. 3402-077
По запросу
