модель 2003 года
- Модель 500
- Код модели ATV 500 FIS MANUAL TRANSMISSION (GREEN - MRP) [A2003ISM4AUSS-2003-181]

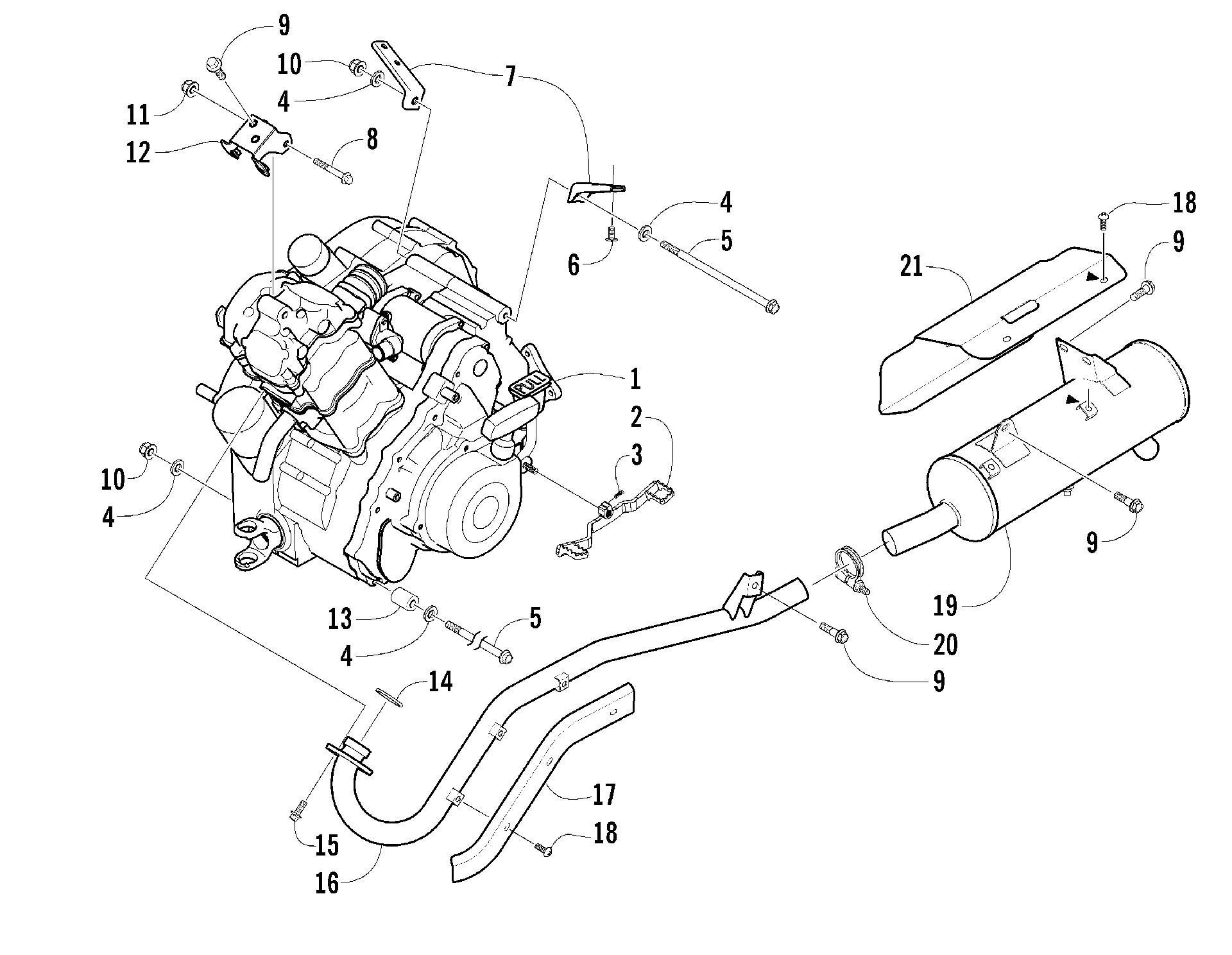

Схема двигателя AND EXHAUST [60019] для ATV 500 FIS MANUAL TRANSMISSION (GREEN - MRP) [A2003ISM4AUSS-2003-181]
Схема
Детали
![Двигатель AND EXHAUST [60019]](/upload/schemas/633d4b8d418d42.59697595.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY (ELT500FK3) art. 0462-028
По запросу
2
Lever, Shift art. 0502-436
По запросу
3
Болт Arctic Cat art. 8476-620
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
6
Screw, Cap art. 8408-616
По запросу
7
BRACKET,MOTOR MTG-LH-BLACK art. 0506-989
По запросу
7
BRACKET,MOTOR MTG- RH-BLACK art. 0506-988
По запросу
8
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
9
Болт Arctic Cat art. 8408-816
от 110 ₽
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
12
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
13
Втулка art. 1423-025
от 1 092 ₽
14
SEAL,EXHAUST PIPE art. 0412-007
По запросу
15
Болт Arctic Cat art. 8408-820
от 110 ₽
16
PIPE,EXHAUST-BLACK art. 0512-176
По запросу
17
SHIELD,EXHAUST PIPE art. 0412-209
По запросу
18
Screw, Machine art. 8477-610
По запросу
19
MUFFLER-BLACK art. 0412-184
По запросу
20
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
21
COVER,MUFFLER art. 0412-187
По запросу
