модель 2004 года
- Модель 300
- Код модели ATV 300 4X4 RED [A2004ATF4AUSR]

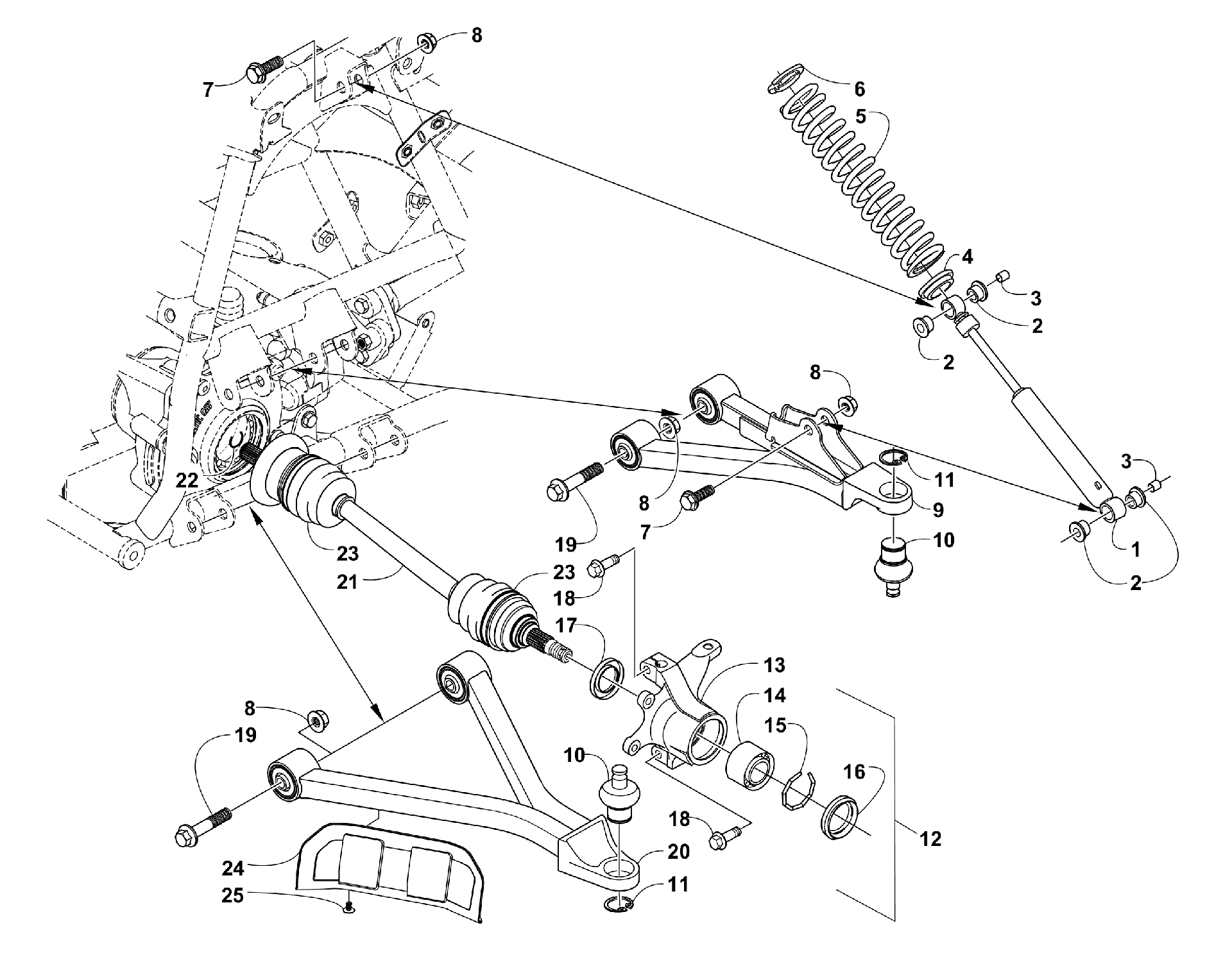

Схема узла передней подвески [77950] для ATV 300 4X4 RED [A2004ATF4AUSR]
Схема
Детали
![Узел передней подвески [77950]](/upload/schemas/633c8e38982721.95115988.gif)
Номер
Наименование детали
Цена
1
SHOCK ABSORBER,FR SUSP (inc. 2-3) art. 0403-015
По запросу
2
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
3
Втулка Arctic Cat art. 0403-028
от 473 ₽
4
RETAINER,SPRING-LOWER art. 0403-104
По запросу
5
SPRING, COIL - PLATINUM art. 0403-125
По запросу
6
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
7
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
8
Гайка Arctic Cat art. 8428-002
от 310 ₽
9
A-Arm, Upper - LH - Assembly (inc. 10-11) art. 0503-185
По запросу
9
A-Arm, Upper - RH - Assembly (inc. 10-11) art. 0503-184
По запросу
10
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
11
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
12
Knuckle - Assembly - Right (inc. 13-17) art. 0505-452
По запросу
12
Knuckle - Assembly - Left (inc. 13-17) art. 0505-453
По запросу
13
Knuckle - Assembly - Right art. 0505-452
По запросу
13
Knuckle - Assembly - Left art. 0505-453
По запросу
14
Подшипник Arctic Cat art. 0402-275
от 4 694 ₽
15
Стопор Arctic Cat art. 0423-034
от 788 ₽
16
Сальник Arctic Cat art. 0402-089
от 578 ₽
17
Сальник Arctic Cat art. 2402-610
от 683 ₽
18
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
19
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
20
A-ARM, LOWER-RH-FABRICATION (4X4) (inc. 10-11) art. 0503-188
По запросу
20
A-ARM, LOWER-LH-FABRICATION (4X4) (inc. 10-11) art. 0503-189
По запросу
21
AXLE,DRIVE-FRONT (ACT) (inc. 22-23) art. 1502-530
По запросу
22
CLIP,RETAINING-IB (22X21) art. 1441-816
По запросу
23
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
24
GUARD,BOOT-FR AXLE art. 0406-656
По запросу
25
Винт Arctic Cat art. 0423-101
от 263 ₽
Другие схемы модели
Узел передней подвески [77950]
