модель 2004 года
- Модель 400
- Код модели 400 AUTOMATIC TRANSMISSION 4X4 FIS RED MRP [A2004ISH4BUST]

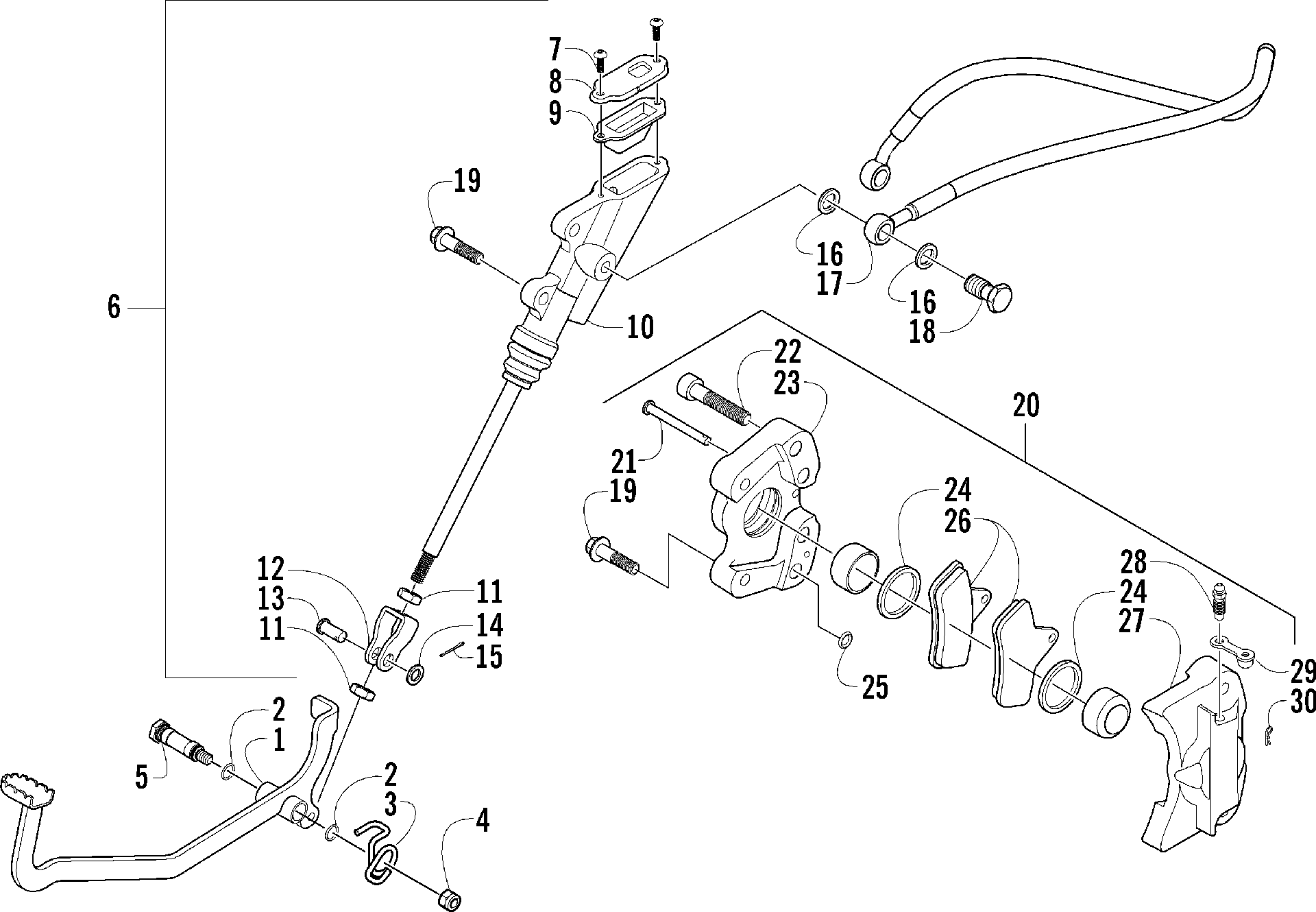

Схема вспомогательный тормоз узел [77985] для 400 AUTOMATIC TRANSMISSION 4X4 FIS RED MRP [A2004ISH4BUST]
Схема
Детали
![вспомогательный тормоз узел [77985]](/upload/schemas/633c6f5ab1a5a9.27318630.gif)
Номер
Наименование детали
Цена
1
LEVER, BRAKE-BLACK art. 0502-447
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
Пружина педали тормоза Arctic Cat art. 0502-395
от 3 161 ₽
4
Nut, Lock art. 8422-002
от 882 ₽
5
Axle - Footbrake art. 0402-872
По запросу
6
Главный тормозной цилиндр Arctic Cat art. 0437-053
от 35 900 ₽
7
SCREW, M4X .7 X 12 BHCS (OL) art. 0402-545
По запросу
8
COVER, RESERVOIR,(OL) art. 0402-588
По запросу
9
BLADDER, RESERVOIR art. 0402-591
По запросу
10
Master Cylinder Not a Service Part art. -N/A-
По запросу
11
Гайка Arctic Cat art. 0402-592
от 168 ₽
12
ACTUATOR, PUSH, ROD (Use 0437-053) art. 0402-580
По запросу
13
PIN, CLEVIS,5/16" art. 0402-575
По запросу
14
WASHER,5/16 X.063(OL) art. 0402-583
По запросу
15
Шпиндель Arctic Cat art. 0402-584
По запросу
16
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
17
Тормозной шланг Arctic Cat art. 1402-200
от 6 080 ₽
18
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
19
Болт Arctic Cat art. 8408-825
По запросу
20
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
21
PIN,HYD BRAKE CALIPER-(OL) art. 0402-495
По запросу
22
SCREW, CAP-HSH-HYD BRAKE(OL) art. 0402-492
По запросу
23
Housing, Caliper Not a Service Part art. -N/A-
По запросу
24
O RING-SQUARE art. 0402-980
По запросу
25
O-RING, HYD BRAKE CALIPER art. 0402-490
По запросу
26
Колодка тормозная (1шт.) Arctic Cat art. 0402-882
от 2 200 ₽
27
Housing, Caliper Not a Service Part art. -N/A-
По запросу
28
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
29
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
30
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
