модель 2004 года
- Модель 400
- Код модели 400 AUTOMATIC TRANSMISSION 4X4 GREEN MRP [A2004ATH4BUSS]

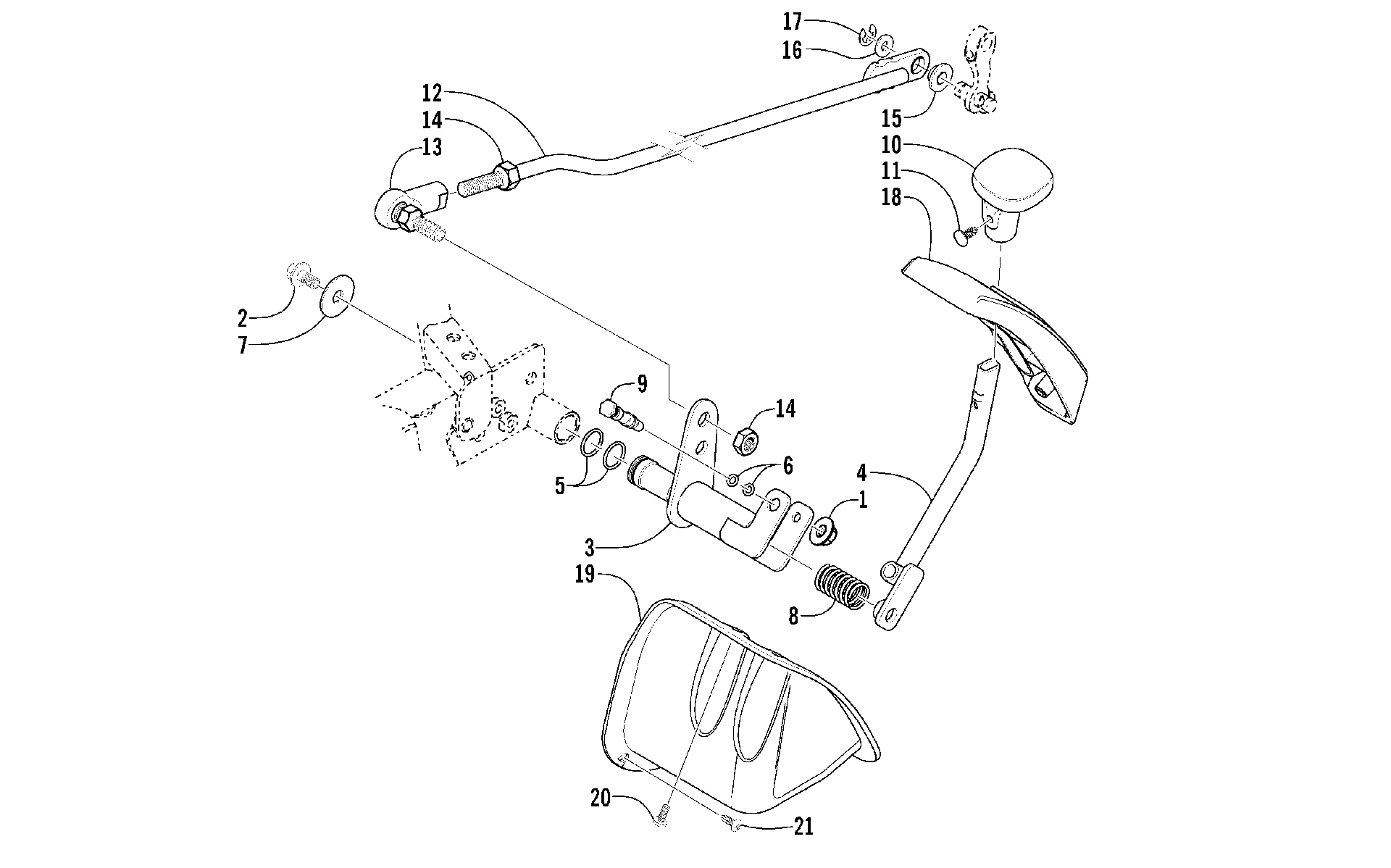

Схема задней передачи SHIFT LEVER ASSEMBLY [59017] для 400 AUTOMATIC TRANSMISSION 4X4 GREEN MRP [A2004ATH4BUSS]
Схема
Детали
![Задняя передача SHIFT LEVER ASSEMBLY [59017]](/upload/schemas/633c8d9390e448.13649798.gif)
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8424-602
от 110 ₽
2
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
3
AXLE, SHIFT LEVER-MOUNT-BLACK art. 0502-187
По запросу
4
LEVER,SHIFT-BLACK art. 0502-185
По запросу
5
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
6
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
7
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
8
SPRING,SHIFT,LEVER art. 0402-678
По запросу
9
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
10
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
11
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
12
Linkage, Shift - Assembly art. 0502-310
По запросу
13
ROD END-3/8" art. 0402-844
По запросу
14
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
15
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
16
Washer art. 3423-204
По запросу
17
Стопор КПП Arctic Cat art. 0423-169
По запросу
18
PLATE,SHIFT-AUTO art. 0402-685
По запросу
19
SHIELD, LINKAGE art. 0406-943
По запросу
20
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
21
Screw, Self-Tapping art. 0623-309
По запросу
