модель 2004 года
- Модель 400
- Код модели 400 MANUAL TRANSMISSION 2X4 FIS GREEN [A2004ISH2AUSG]

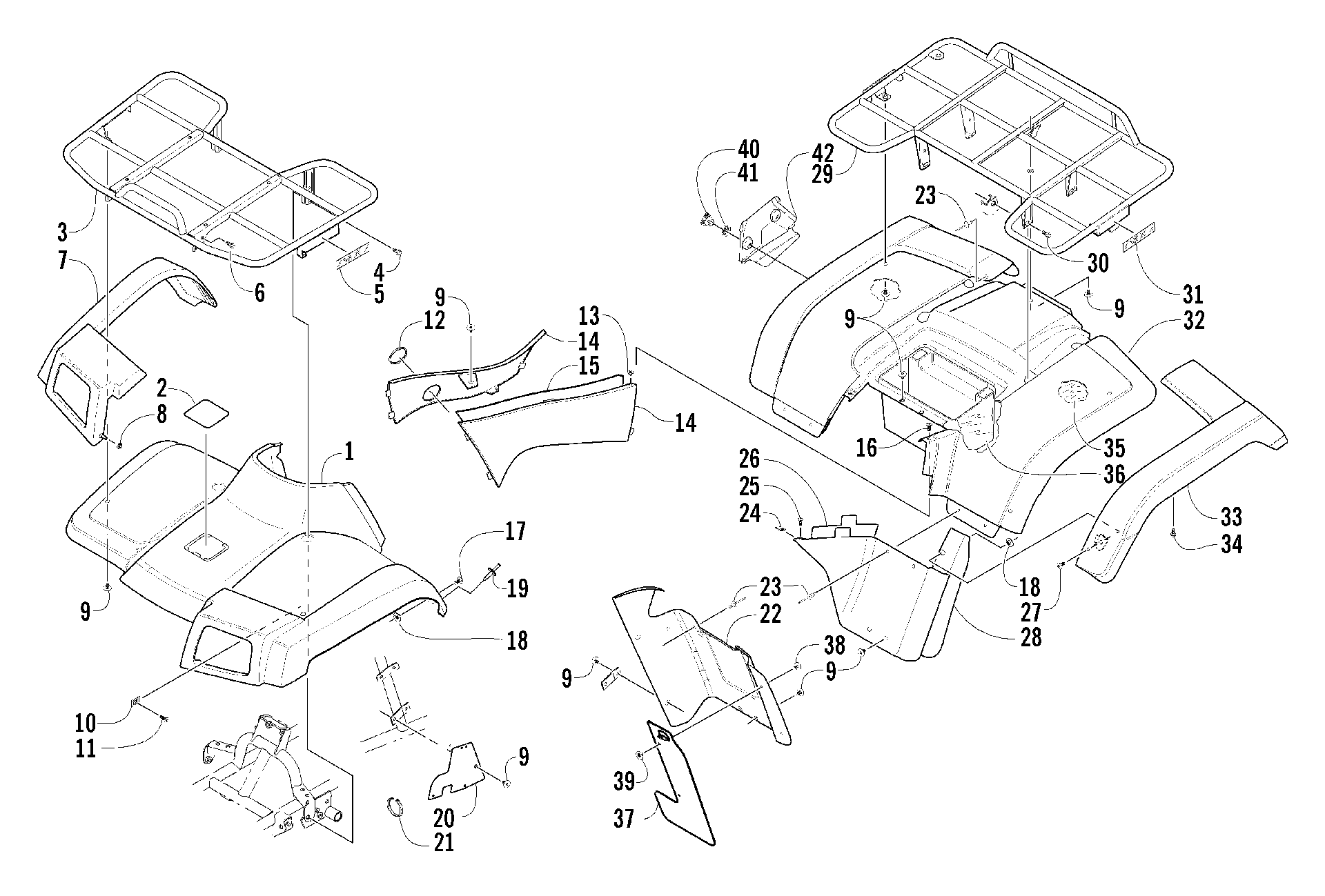

Схема кузов панель узел [78452] для 400 MANUAL TRANSMISSION 2X4 FIS GREEN [A2004ISH2AUSG]
Схема
Детали
![кузов панель узел [78452]](/upload/schemas/633d216ac1c6b5.82207135.gif)
Номер
Наименование детали
Цена
1
PANEL,FENDER,FR-ROUTED (GRN) (inc. 2) art. 0506-604
По запросу
2
COVER,ACCESS-MARSH GREEN (W/LOGO) art. 1406-141
По запросу
3
Rack - Front Black art. 0506-718
По запросу
4
Болт Arctic Cat art. 8408-816
от 110 ₽
5
DECAL,REFLECTOR-YELLOW art. 0411-646
По запросу
6
SCREW, CAP HFH M8-1.25 X 12 EM- BLK art. 0423-360
По запросу
7
Flare - Front - Left Not used on this model. art. -N/A-
По запросу
8
Nut, Stamped Not used on this model. art. -N/A-
По запросу
9
Винт Arctic Cat art. 0423-101
от 263 ₽
10
Clip, U-Nut art. 0423-031
По запросу
11
Винт Arctic Cat art. 8477-616
от 110 ₽
12
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
13
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
14
PANEL, SIDE-LH-ROUTED GRN art. 0506-673
По запросу
14
Panel, Side - Right art. 0506-549
По запросу
15
SHIELD,HEAT (PSA) art. 0412-142
По запросу
16
SCREW,MACH-#10-32X3/4(BLK) art. 0423-068
По запросу
17
Screw, Machine art. 8477-610
По запросу
18
NUT,T-W/TEETH (6MM) art. 0423-077
По запросу
19
Rivet, Reinstallable Not used on this model. art. -N/A-
По запросу
20
PANEL,INNER FENDER art. 1406-481
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
FLARE-FR RH ECONO-MOLDED-BLACK art. 0406-362
По запросу
22
PANEL, KICK-FR-LH-ROUTED art. 0506-628
По запросу
23
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
24
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
25
Screw, Self-Tapping art. 0623-309
По запросу
26
SHIELD,HEAT (PSA) art. 0412-140
По запросу
27
Screw, Machine art. 8477-610
По запросу
28
FENDER EXTENSION-LH-MOLDED-BLACK art. 0406-085
По запросу
28
FENDER EXTENSION-RH-ROUTED art. 1506-350
По запросу
29
RACK,REAR-W/FENCE-BLACK art. 0506-821
По запросу
30
Болт Arctic Cat art. 8409-020
от 110 ₽
31
DECAL,REFLECTOR-RED art. 0411-647
По запросу
32
PANEL, FENDER-RR-ROUTED-GRN art. 0506-634
По запросу
33
Flare, Rear - Left Not used on this model. art. -N/A-
По запросу
34
Screw, Self-Tapping Not used on this model. art. -N/A-
По запросу
35
SHIELD, HEAT(PSA) art. 0412-124
По запросу
36
SHIELD,HEAT (PSA) art. 0412-147
По запросу
37
Extension, Flare Not used on this model. art. -N/A-
По запросу
38
Screw, Machine Not used on this model. art. -N/A-
По запросу
39
T-Nut w/Teeth Not used on this model. art. -N/A-
По запросу
40
KEY,FUSE BOX SHIELD art. 1406-409
По запросу
41
SPRING,FUSE BOX SHIELD art. 1406-851
По запросу
42
SHIELD,FUSE BOX art. 1406-408
По запросу
