модель 2004 года
- Модель 400
- Код модели 400 MANUAL TRANSMISSION 2X4 FIS RED [A2004ISH2AUSR]

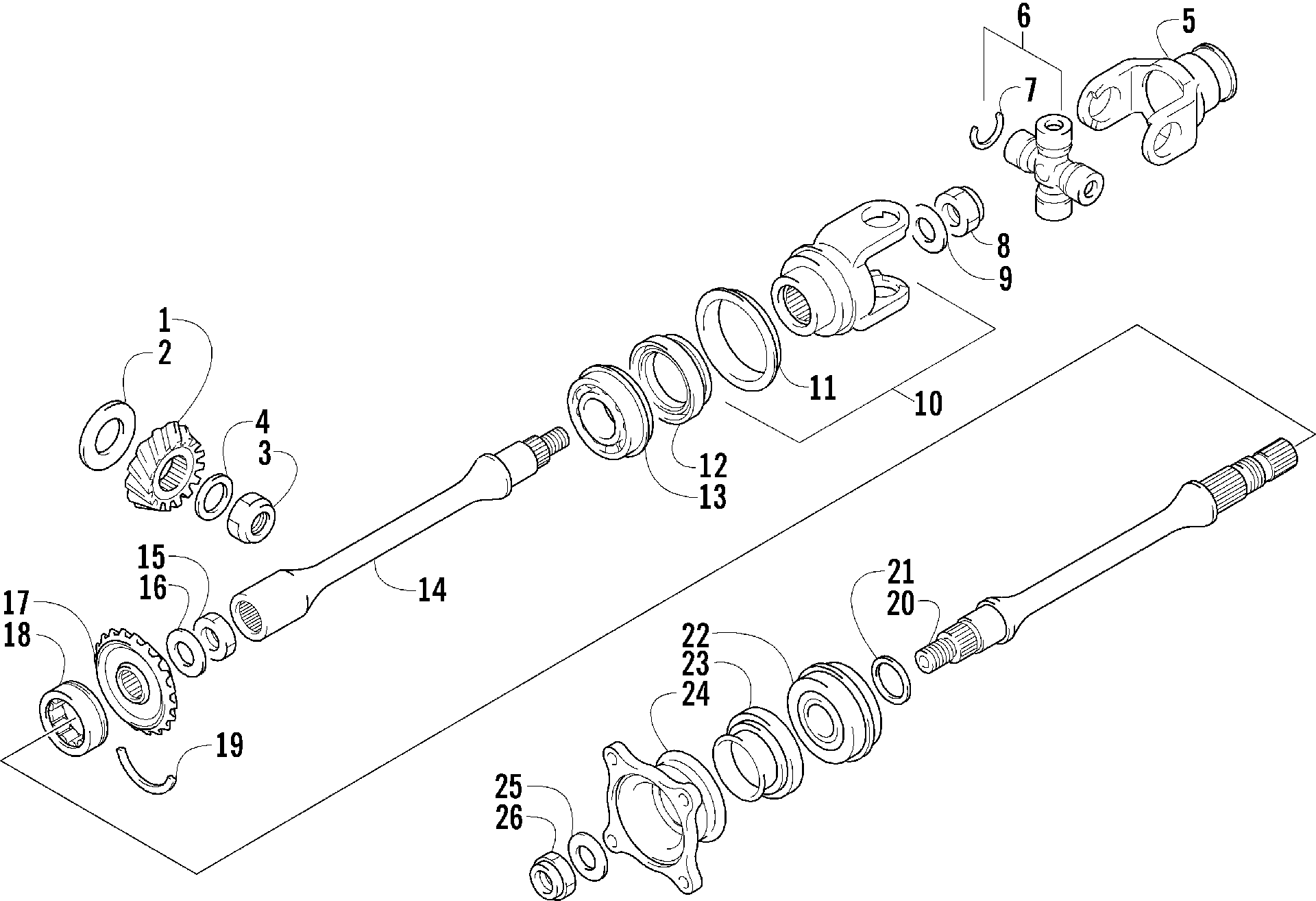

Схема secondary привод ASSEMBLY [78086] для 400 MANUAL TRANSMISSION 2X4 FIS RED [A2004ISH2AUSR]
Схема
Детали
![Secondary привод ASSEMBLY [78086]](/upload/schemas/633d5b5b9c6c34.19577315.gif)
Номер
Наименование детали
Цена
1
GEAR, SEC DRIVE BEVEL art. 3446-274
По запросу
2
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
3
NUT 20MM art. 3423-023
По запросу
4
Washer art. 3005-372
По запросу
5
Yoke, Propeller Shaft Not used on this model. art. -N/A-
По запросу
6
Joint, Universal - Set (inc. 7) Not used on this model. art. -N/A-
По запросу
7
Circlip Not used on this model. art. -N/A-
По запросу
8
Nut, Yoke - Front Not used on this model. art. -N/A-
По запросу
9
Washer, Yoke - Front Not used on this model. art. -N/A-
По запросу
10
Yoke, Drive Output - Front (inc. 11) Not used on this model. art. -N/A-
По запросу
11
PLATE, OUTPUT art. 3402-743
По запросу
12
Seal, Oil - Front Secondary Driven Shaft Not used on this model. art. -N/A-
По запросу
13
Bearing, Front Secondary Driven Shaft Not used on this model. art. -N/A-
По запросу
14
Shaft, Secondary Driven - Front Not used on this model. art. -N/A-
По запросу
15
NUT, SEC DRIVEN GEAR,22MM art. 3423-136
По запросу
16
WASHER, SEC DRIVEN GEAR art. 3423-520
По запросу
17
GEAR,SEC DRIVEN BEVEL art. 3446-222
По запросу
18
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
19
C RING,M50 art. 3423-072
По запросу
20
SHAFT, SEC DRIVEN OUTPUT RR art. 3446-305
По запросу
21
SHIM,25MM art. 3402-017
По запросу
21
SHIM,25MM art. 3402-029
По запросу
21
SHIM,25MM art. 3402-028
По запросу
21
SHIM,25MM art. 3402-024
По запросу
21
SHIM,25MM art. 3402-023
По запросу
21
SHIM,25MM art. 3402-022
По запросу
21
SHIM,25MM art. 3402-020
По запросу
21
SHIM,25MM art. 3402-019
По запросу
21
SHIM,25MM art. 3402-018
По запросу
21
SHIM,25X34X0.8 art. 3403-217
По запросу
21
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
21
SHIM,25MM art. 3402-030
По запросу
21
SHIM,25MM art. 3402-031
По запросу
22
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
23
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
24
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
25
WASHER,16MM art. 3423-028
По запросу
26
NUT,16MM art. 3423-025
По запросу
