модель 2004 года
- Модель 400
- Код модели 400 MANUAL TRANSMISSION 4X4 RED MRP [A2004ATH4AUST]

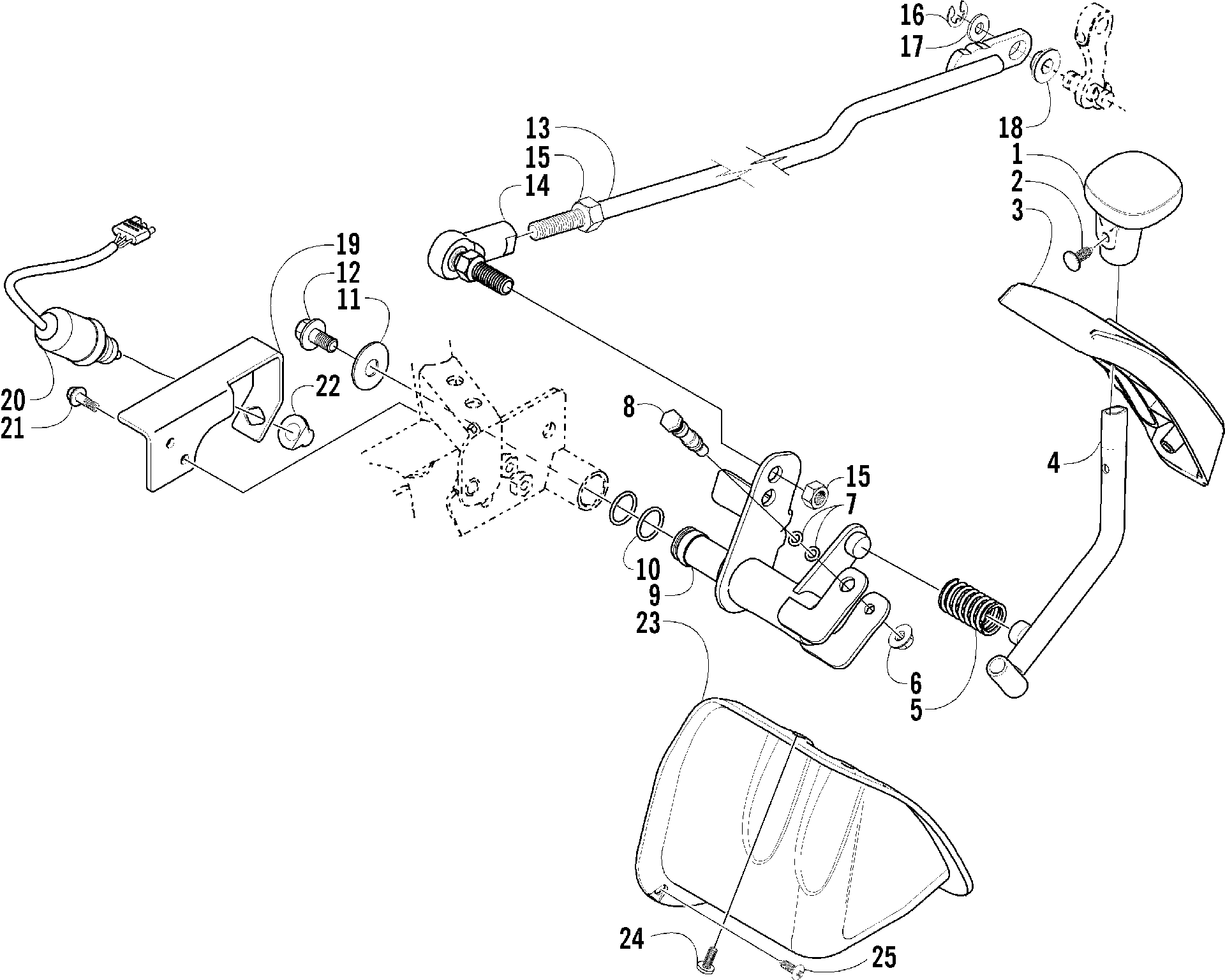

Схема задней передачи SHIFT LEVER ASSEMBLY [78276] для 400 MANUAL TRANSMISSION 4X4 RED MRP [A2004ATH4AUST]
Схема
Детали
![Задняя передача SHIFT LEVER ASSEMBLY [78276]](/upload/schemas/633d634d958a21.80456950.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
PLATE,SHIFT-H/L/R art. 0402-983
По запросу
4
Lever, Shift art. 0502-417
По запросу
5
SPRING,SHIFT,LEVER art. 0402-678
По запросу
6
Гайка Arctic Cat art. 8424-602
от 110 ₽
7
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
8
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
9
Axle, Reverse Shift Lever art. 0502-419
По запросу
10
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
11
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
12
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
13
Linkage, Shift art. 0502-147
По запросу
14
ROD END-3/8" art. 0402-844
По запросу
15
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
16
Стопор КПП Arctic Cat art. 0423-169
По запросу
17
Washer art. 3423-204
По запросу
18
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
19
BRACKET,REVERSE SWITCH-BLACK art. 1506-082
По запросу
20
REVERSE SWITCH art. 0409-008
По запросу
21
Screw, Cap art. 8408-616
По запросу
22
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
23
SHIELD, LINKAGE art. 0406-943
По запросу
24
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
25
Screw, Self-Tapping art. 0623-309
По запросу
