модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 FIS RED MRP [A2004ISM4BUST]

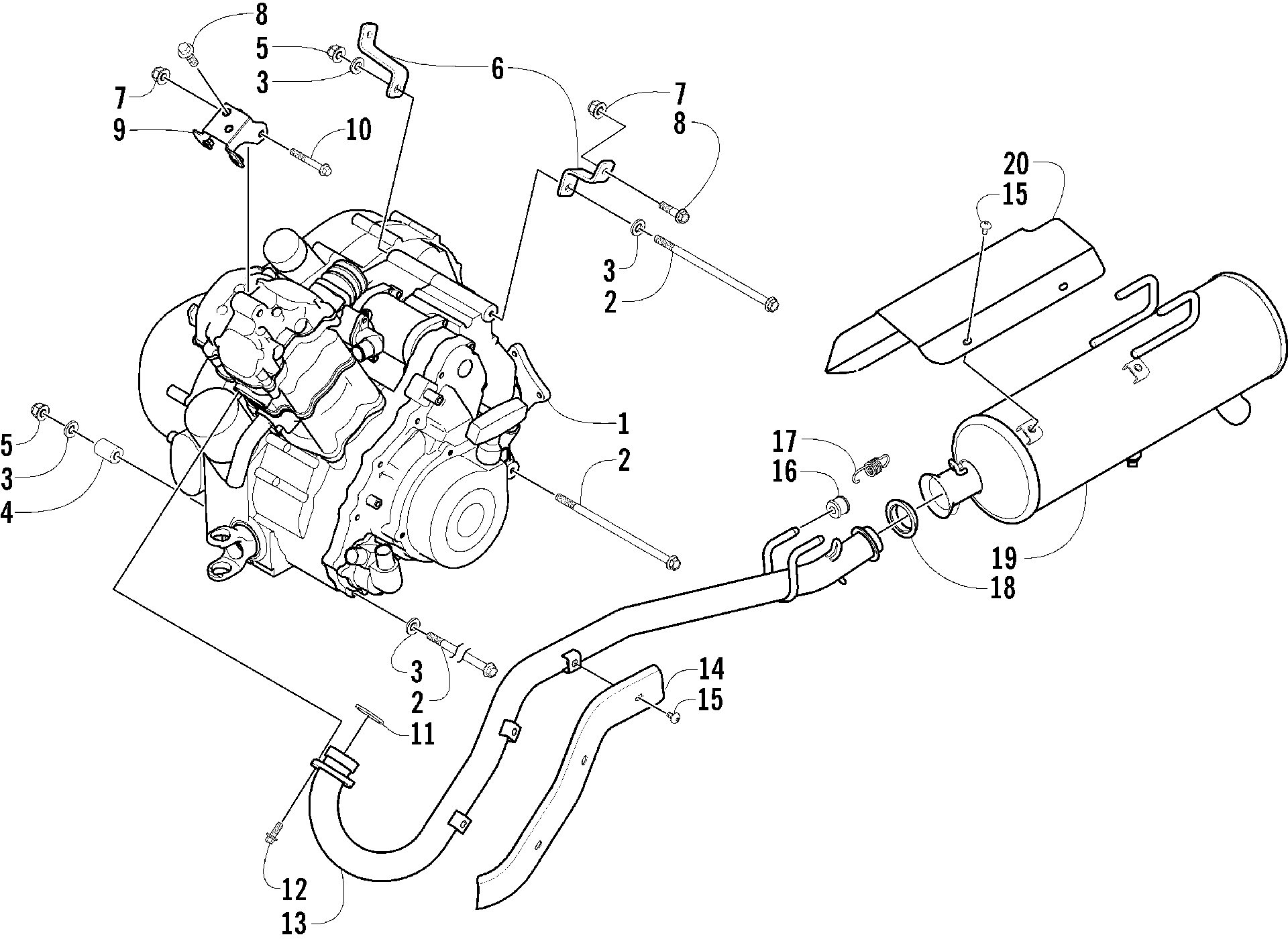

Схема двигателя AND EXHAUST [78589] для 500 AUTOMATIC TRANSMISSION 4X4 FIS RED MRP [A2004ISM4BUST]
Схема
Детали
![Двигатель AND EXHAUST [78589]](/upload/schemas/633d4207aa7e99.55086480.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500 AUTO (W/ELEC SPEEDO) art. 0462-029
По запросу
2
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
3
Шайба Arctic Cat art. 0423-426
от 110 ₽
4
Втулка art. 1423-025
от 1 092 ₽
5
Гайка Arctic Cat art. 8428-002
от 310 ₽
6
BRACKET, ENGINE MOUNT - LH BLACK (500A) art. 1506-204
По запросу
6
BRACKET, ENGINE MOUNT - RH BLACK (500A) art. 1506-203
По запросу
7
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
8
Болт Arctic Cat art. 8408-816
от 110 ₽
9
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
10
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
11
SEAL,EXHAUST PIPE art. 0412-007
По запросу
12
Болт Arctic Cat art. 8408-820
от 110 ₽
13
PIPE,EXHAUST-BLACK art. 0512-177
По запросу
14
SHIELD,EXHAUST PIPE art. 0412-189
По запросу
15
Screw, Machine art. 8477-610
По запросу
16
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
17
Пружина Arctic Cat art. 0612-668
от 683 ₽
18
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
19
Глушитель Arctic Cat art. 0512-139
По запросу
20
COVER,MUFFLER art. 0412-218
По запросу
