модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TBX GREEN [A2004BXM4BUSG]

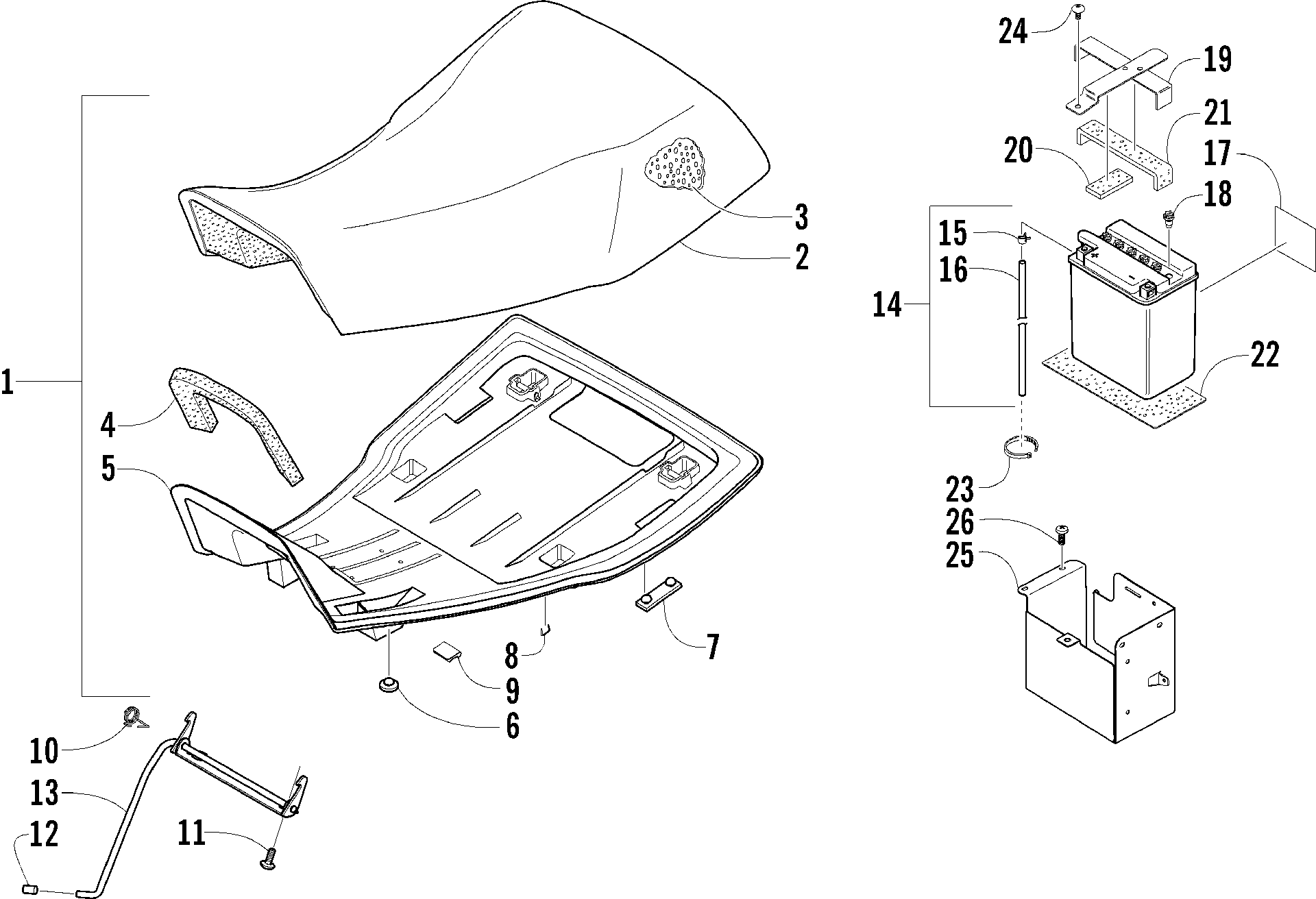

Схема сиденье и аккумулятор ASSEMBLIES [78634] для 500 AUTOMATIC TRANSMISSION 4X4 TBX GREEN [A2004BXM4BUSG]
Схема
Детали
![сиденье и аккумулятор ASSEMBLIES [78634]](/upload/schemas/633d6c1391f8e8.70121315.gif)
Номер
Наименование детали
Цена
1
SEAT, TBOX-ASSY (inc. 2-9) art. 0506-613
По запросу
2
COVER, SEAT art. 0506-556
По запросу
3
FOAM,SEAT (68-72ILD).48@3.3 art. 0506-555
По запросу
4
FOAM,SOUND-SEAT art. 1406-060
По запросу
5
Base, Seat Assembly (inc. 6-7) art. 0406–925
По запросу
6
BUMPER,SEAT art. 0406-877
По запросу
7
Bumper art. 0406-879
По запросу
8
Staple art. 0624-528
По запросу
9
SEAT LATCH art. 0406-930
По запросу
10
SPRING,SEAT LATCH art. 1406-112
По запросу
11
Винт Arctic Cat art. 8477-616
от 110 ₽
12
Cap, Protector art. 0623-404
По запросу
13
LATCH,SEAT art. 1406-185
По запросу
14
Battery Assembly (inc. 15-18) art. 0745-045
По запросу
15
Clamp, Hose art. 0645-152
По запросу
16
Hose, Battery art. 0645-263
По запросу
17
Decal, Warning art. 0645-151
По запросу
18
Cap, Battery art. 0645-045
По запросу
19
STRAP,BATTERY-W/PAD (inc. 20-21) art. 0506-877
По запросу
20
PAD,FOAM-PSA BACK (1X2.25) art. 1406-265
По запросу
21
PAD,FOAM-PSA BACK (1X4.25) art. 1406-266
По запросу
22
PAD,BATTERY-LOWER art. 1406-219
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
Screw, Machine art. 8477-610
По запросу
25
BOX,BATTERY-BLACK art. 1506-365
По запросу
26
Screw, Machine art. 8476-625
от 160 ₽
