модель 2004 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2004BXM4BUSR]

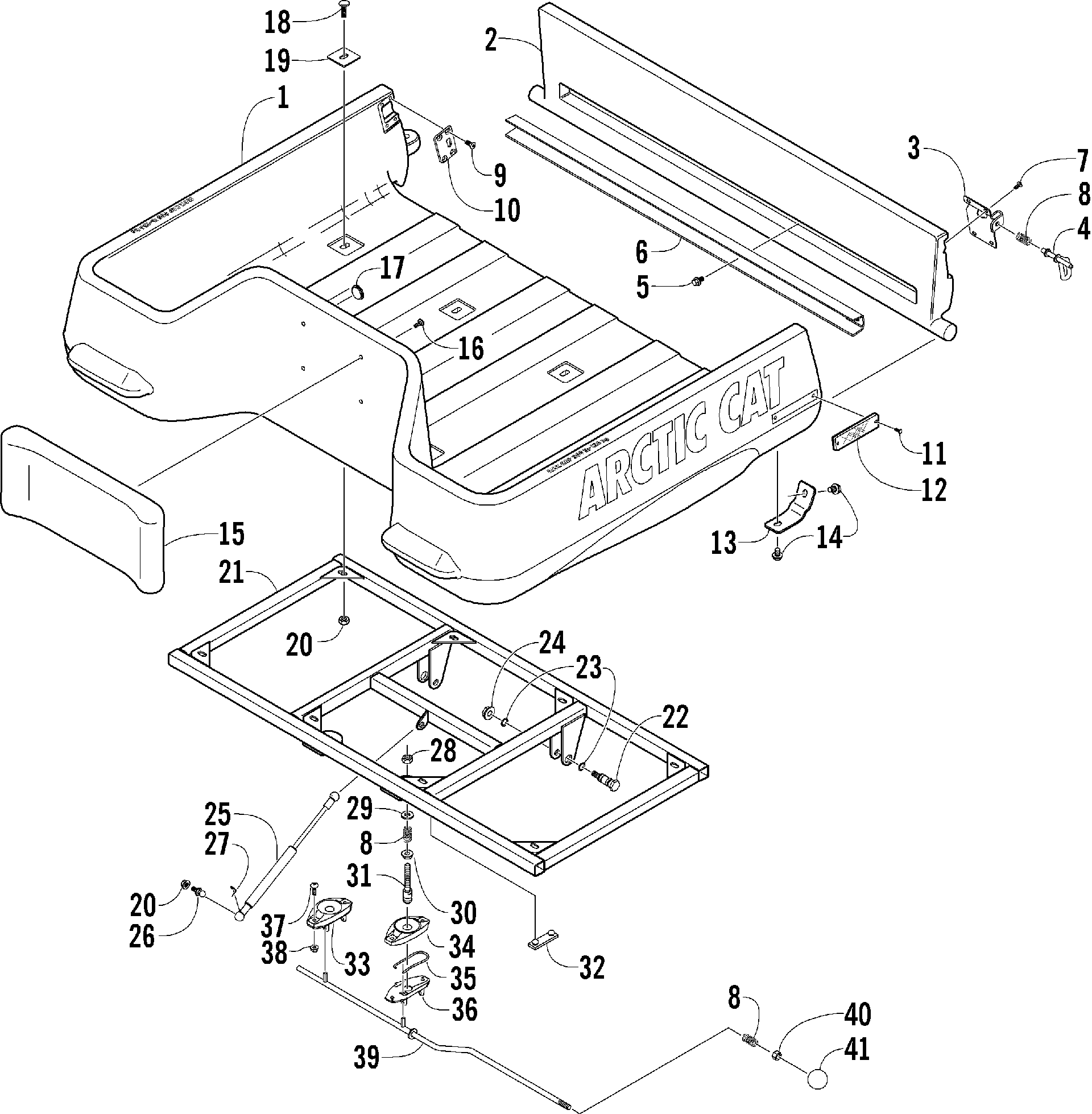

Схема багажник BOX и TILT рама узел [78643] для 500 AUTOMATIC TRANSMISSION 4X4 TBX RED [A2004BXM4BUSR]
Схема
Детали
![багажник BOX и TILT рама узел [78643]](/upload/schemas/633d2b069a2d95.09521251.gif)
Номер
Наименование детали
Цена
1
BOX,CARGO art. 0506-509
По запросу
2
TAILGATE-MFG ASSY (inc. 3-7 and two No. 8) art. 0506-887
По запросу
3
BODY,LATCH-RH-BLACK art. 0506-504
По запросу
3
BODY,LATCH-LH-BLACK art. 0506-505
По запросу
4
PIN,LATCH-RH-PTD BLACK art. 0506-884
По запросу
4
PIN,LATCH-LH-PTD BLACK art. 0506-885
По запросу
5
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
6
CHANNEL, REINFORCEMENT-TAILGATE art. 0406-807
По запросу
7
Screw, Machine art. 8476-612
По запросу
8
SPRING, LATCH-TAILGATE art. 0406-934
По запросу
9
SCREW,MACH-TSFH M6X1.0X16 CL8.8 BLK art. 8474-616
По запросу
10
STRIKE,LATCH-TAILGATE-BLACK art. 2406-114
По запросу
11
Clip, Retaining art. 0623-269
По запросу
12
Reflector - Red art. 0606-029
По запросу
13
BRACKET, HINGE - BLACK art. 0506-986
По запросу
14
SCREW,MACH-TSTRH M8X1.25X12 PHOS BLK art. 0423-412
По запросу
15
PAD, BACK REST art. 0506-686
По запросу
16
Болт Arctic Cat art. 8476-620
По запросу
17
Plug, Hole art. 0616-348
По запросу
18
Болт Arctic Cat art. 0423-623
от 221 ₽
19
PLATE,RETAINER-BLACK art. 1506-166
По запросу
20
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
21
FRAME,TILT-BLACK art. 0506-820
По запросу
22
PIN, PIVOT-CARGO BOX art. 0423-433
По запросу
23
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
24
NUT,HEX FL M12-1.75 art. 0423-388
По запросу
25
SUPPORT,LIFT art. 0506-822
По запросу
26
Stud, Lift Support art. 0423-401
По запросу
27
RING,RETAINING art. 0423-414
По запросу
28
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
29
Washer art. 8050-282
По запросу
30
NUT, WHEEL MOUNTING-Z&C art. 0423-322
По запросу
31
Stud, Latch art. 0423-354
По запросу
32
Bumper art. 0406-879
По запросу
33
Latch, Seat - Assembly (inc. 34-36) art. 2706-164
По запросу
34
BACK,LATCH-SEAT art. 1673-634
По запросу
35
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
36
COVER,LATCH-SEAT art. 1673-635
По запросу
37
Болт Arctic Cat art. 8476-620
По запросу
38
Гайка Arctic Cat art. 8424-602
от 110 ₽
39
SHAFT, RELEASE-BLACK art. 0506-687
По запросу
40
Гайка Arctic Cat art. 8042-486
от 263 ₽
41
KNOB, RELEASE art. 1406-022
По запросу
