модель 2004 года
- Модель 500
- Код модели 500 MANUAL TRANSMISSION 4X4 FIS GREEN MRP [A2004ISM4AUSS]

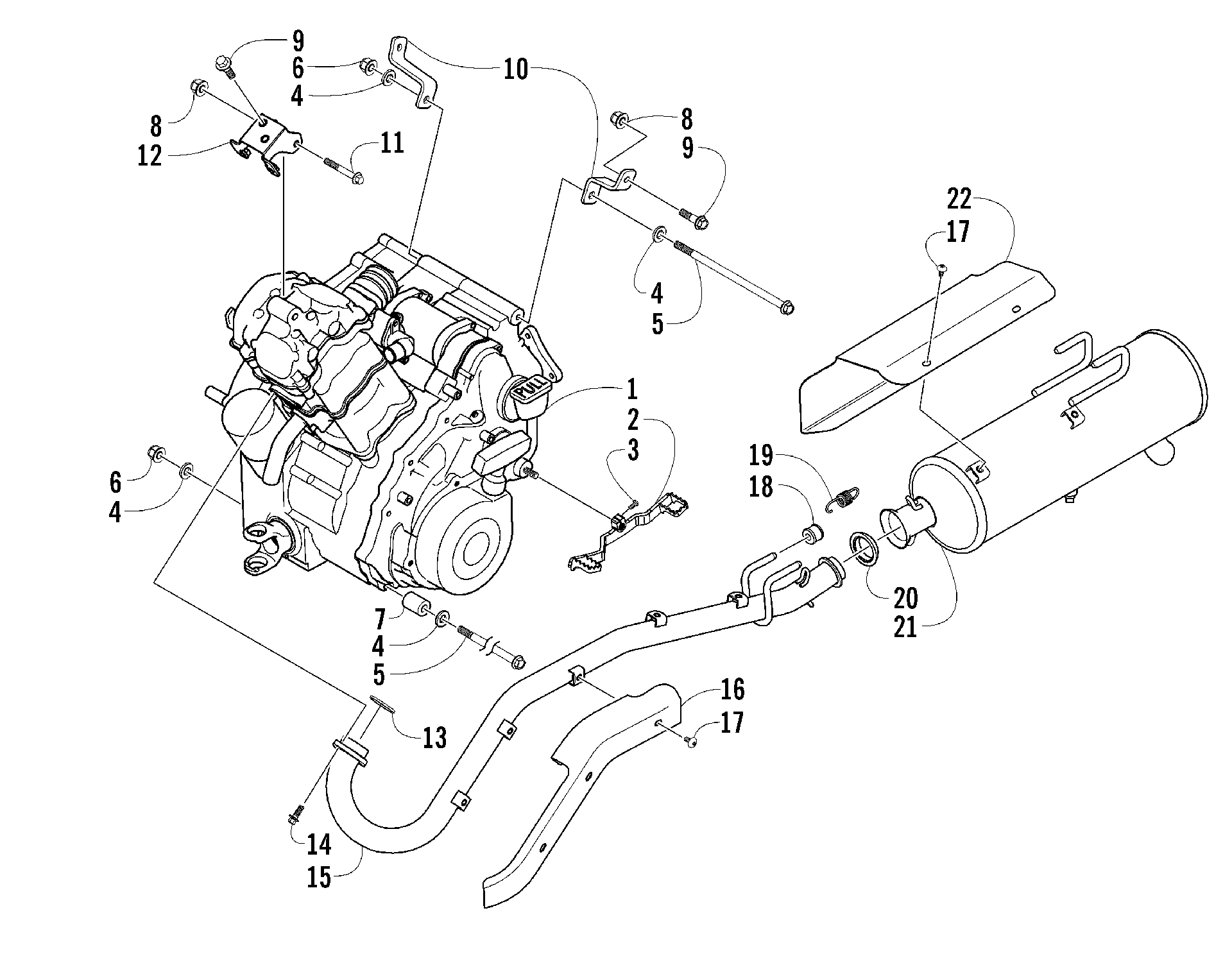

Схема двигателя AND EXHAUST [81024] для 500 MANUAL TRANSMISSION 4X4 FIS GREEN MRP [A2004ISM4AUSS]
Схема
Детали
![Двигатель AND EXHAUST [81024]](/upload/schemas/633d43bf42fa34.24561147.gif)
Номер
Наименование детали
Цена
1
ENGINE-ASSY 500M 4X (W/ELEC SPEEDO) art. 0462-031
По запросу
2
Lever, Shift art. 0502-436
По запросу
3
Болт Arctic Cat art. 8476-620
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Втулка art. 1423-025
от 1 092 ₽
8
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
9
Болт Arctic Cat art. 8408-816
от 110 ₽
10
BRACKET, ENGINE MOUNT - RH BLACK (500M) art. 1506-205
По запросу
10
BRACKET, ENGINE MOUNT - LH BLACK (500M) art. 1506-206
По запросу
11
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
12
BRKT, MOTOR MOUNT-BLACK art. 0506-546
По запросу
13
SEAL,EXHAUST PIPE art. 0412-007
По запросу
14
Болт Arctic Cat art. 8408-820
от 110 ₽
15
PIPE,EXHAUST-BLACK art. 0512-179
По запросу
16
COVER,EXHAUST PIPE (500M) art. 0412-228
По запросу
17
Screw, Machine art. 8477-610
По запросу
18
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
19
Пружина Arctic Cat art. 0612-668
от 683 ₽
20
Gasket, Exhaust - Tail Pipe art. 0612-188
от 1 554 ₽
21
Глушитель Arctic Cat art. 0512-139
По запросу
22
COVER,MUFFLER art. 0412-218
По запросу
Другие схемы модели
Двигатель AND EXHAUST [81024]
