модель 2005 года
- Модель 300
- Код модели ATV 300 GREEN [A2005ATF4AUSG]

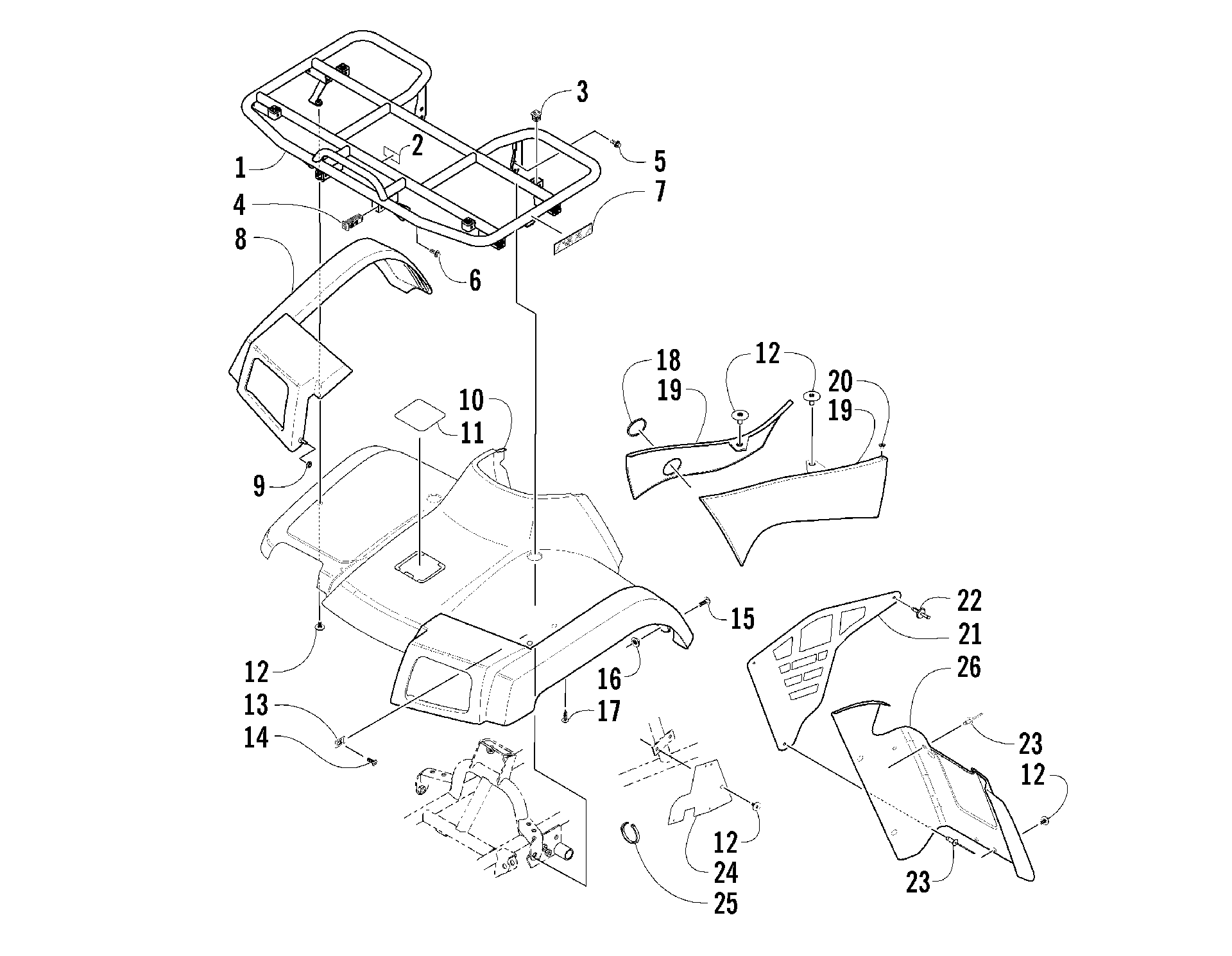

Схема передней части BODY PANEL ASSEMBLY [81166] для ATV 300 GREEN [A2005ATF4AUSG]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [81166]](/upload/schemas/633c53b2dbf406.00621699.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT FRAME-ASSEMBLY (inc. 2-4) art. 0541-267
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
BUSHING,RACK FRAME art. 2406-014
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
SCREW, CAP HFH M8-1.25 X 12 EM- BLK art. 0423-360
По запросу
7
DECAL,REFLECTOR-YELLOW art. 0411-646
По запросу
8
FLARE, FRONT LH art. 0506-551
По запросу
8
FLARE, FRONT RH art. 0506-550
По запросу
9
Гайка art. 0423-357
По запросу
10
FENDER FRONT-ROUTED (M GRN MRP II) (inc. 11) art. 1506-476
По запросу
11
COVER,ACCESS-MARSH GREEN (W/LOGO) art. 1406-141
По запросу
12
Винт Arctic Cat art. 0423-101
от 263 ₽
13
Clip, U-Nut art. 0423-031
По запросу
14
Винт Arctic Cat art. 8477-616
от 110 ₽
15
Болт Arctic Cat art. 0423-356
от 168 ₽
16
NUT,T W/TEETH - M6 art. 0423-438
По запросу
17
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
18
GROMMET,GAS VALVE KNOB art. 0470-404
По запросу
19
PANEL, SIDE-LH-ROUTED GRN art. 0506-673
По запросу
19
Panel, Side - Right art. 0506-549
По запросу
20
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
21
PANEL,DEFLECTOR art. 0406-374
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
Клепка 246X.157-.394 черная Arctic Cat art. 0423-046
от 168 ₽
24
PANEL,INNER FENDER art. 1406-045
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
26
PANEL, KICK-FR-RH-ROUTED art. 0506-625
По запросу
26
PANEL, KICK-FR-LH-ROUTED art. 0506-627
По запросу
