модель 2005 года
- Модель 300
- Код модели ATV 300 RED [A2005ATF4AUSR]

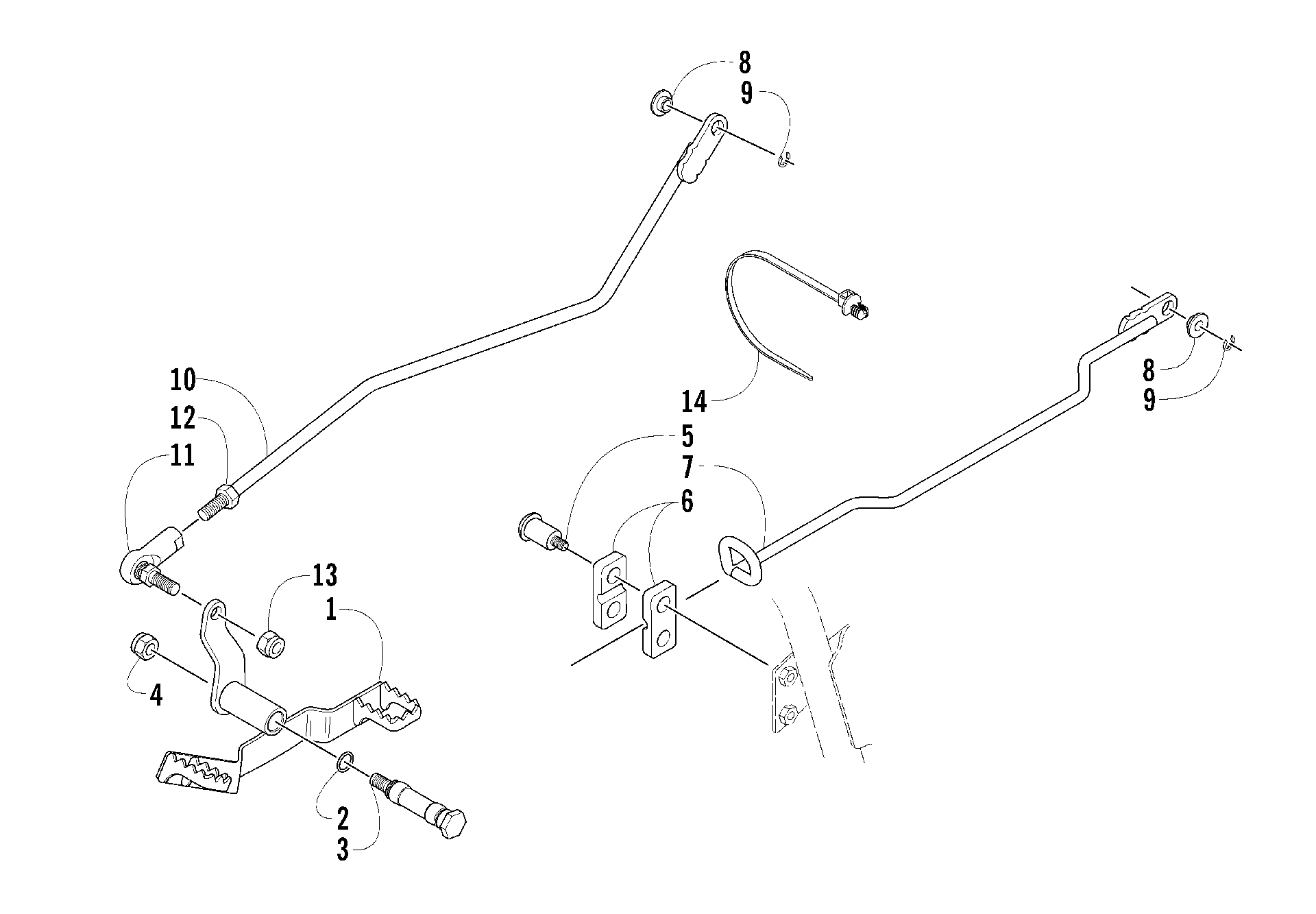

Схема sHIFTER узел [81169] для ATV 300 RED [A2005ATF4AUSR]
Схема
Детали
![SHIFTER узел [81169]](/upload/schemas/633c6d3e3543e2.45945078.gif)
Номер
Наименование детали
Цена
1
Lever, Footshift art. 0502-253
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
AXLE,FOOTSHIFT art. 0402-370
По запросу
4
Nut, Lock art. 8422-002
от 882 ₽
5
SCREW,SHLDR-TSH-T30X M6(12.7DX 19.0) art. 0423-329
По запросу
6
BUSHING,HIGH/LOW SHIFT art. 0406-363
По запросу
7
LINKAGE,HIGH/LOW-WELDMENT art. 0502-257
По запросу
8
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
9
E RING art. 3423-860
По запросу
10
LINKAGE,SHIFT-ASSY (inc. 11-12) art. 0502-256
По запросу
11
ROD END-3/8" art. 0402-844
По запросу
12
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
13
Гайка Arctic Cat art. 0623-025
от 326 ₽
14
Tie, Cable - Push Mount art. 0423-075
По запросу
