модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS GREEN [A2005ISH4BUSH]

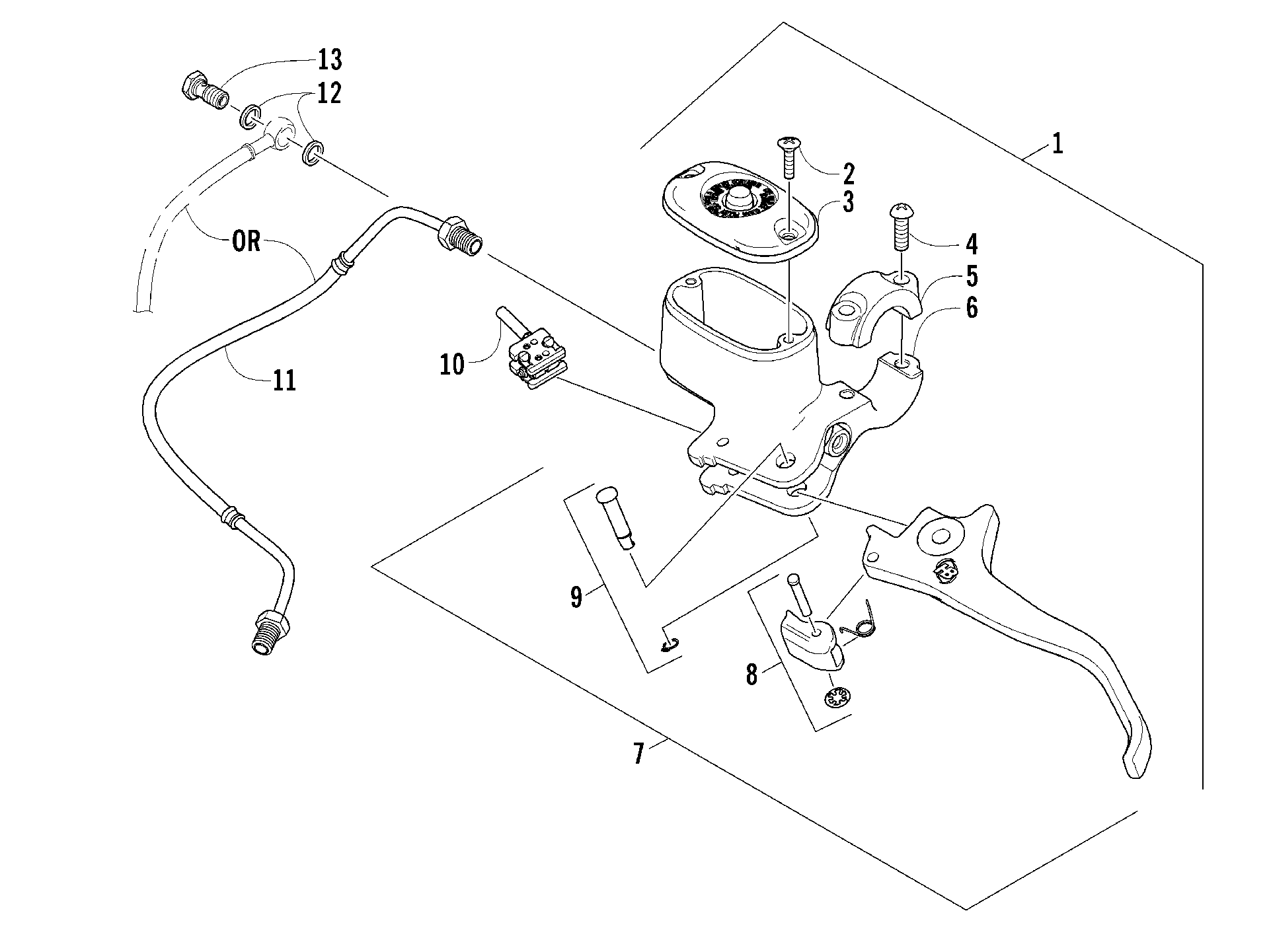

Схема узла ручного гидротормоза [81200] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS GREEN [A2005ISH4BUSH]
Схема
Детали
![Узел ручного гидротормоза [81200]](/upload/schemas/633c61a5b63a99.10350828.gif)
Номер
Наименование детали
Цена
1
Тормозной цилиндр Arctic Cat art. 1502-902
от 15 780 ₽
1
KIT,MASTER CYLINDER FULL ASSY(BLK FLARE) (inc. 2-10) Use with Block, Junction - Rectangular p/n 1402-086 art. 1502-765
По запросу
2
KIT, RESERVOIR COVER SCREWS art. 0502-566
По запросу
3
Крышка тормозной машинки Arctic Cat art. 0502-868
от 9 881 ₽
3
KIT, RESERVOIR COVER SUB-ASSEMBLY Use with Block, Junction - Rectangular p/n 1402-086 art. 0502-565
По запросу
4
KIT, CLAMP SCREWS art. 0502-568
По запросу
5
Clamp, Master Cylinder - Kit Use with Block, Junction - Rectangular p/n 1402-086 art. 0502-567
По запросу
5
Clamp, Master Cylinder - Kit Use with Block, Junction - Square p/n 0502-625 art. 0502-705
По запросу
6
KIT,REBUILD MASTER CYLINDER (HAYES BLK) Use with Block, Junction - Square p/n 0502-625 art. 0502-704
По запросу
6
KIT, REBUILD MASTER CYLINDER(HAYES) Use with Block, Junction - Rectangular p/n 1402-086 art. 0502-633
По запросу
7
KIT,LEVER AND PARK LEVER SUB-ASSEMBLY (inc. 8-9) art. 0502-634
По запросу
8
KIT, PARK LEVER SUB-ASSY. art. 0502-635
По запросу
9
KIT,SNAP RING art. 0502-580
По запросу
10
Выключатель стоп-сигнала art. 0502-564
от 5 051 ₽
11
HOSE,BRAKE-MASTER CYLINDER Use with Block, Junction - Rectangular p/n 1402-086 art. 1402-212
По запросу
12
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
13
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
