модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS LE CAT GREEN [A2005ISH4BUSA]

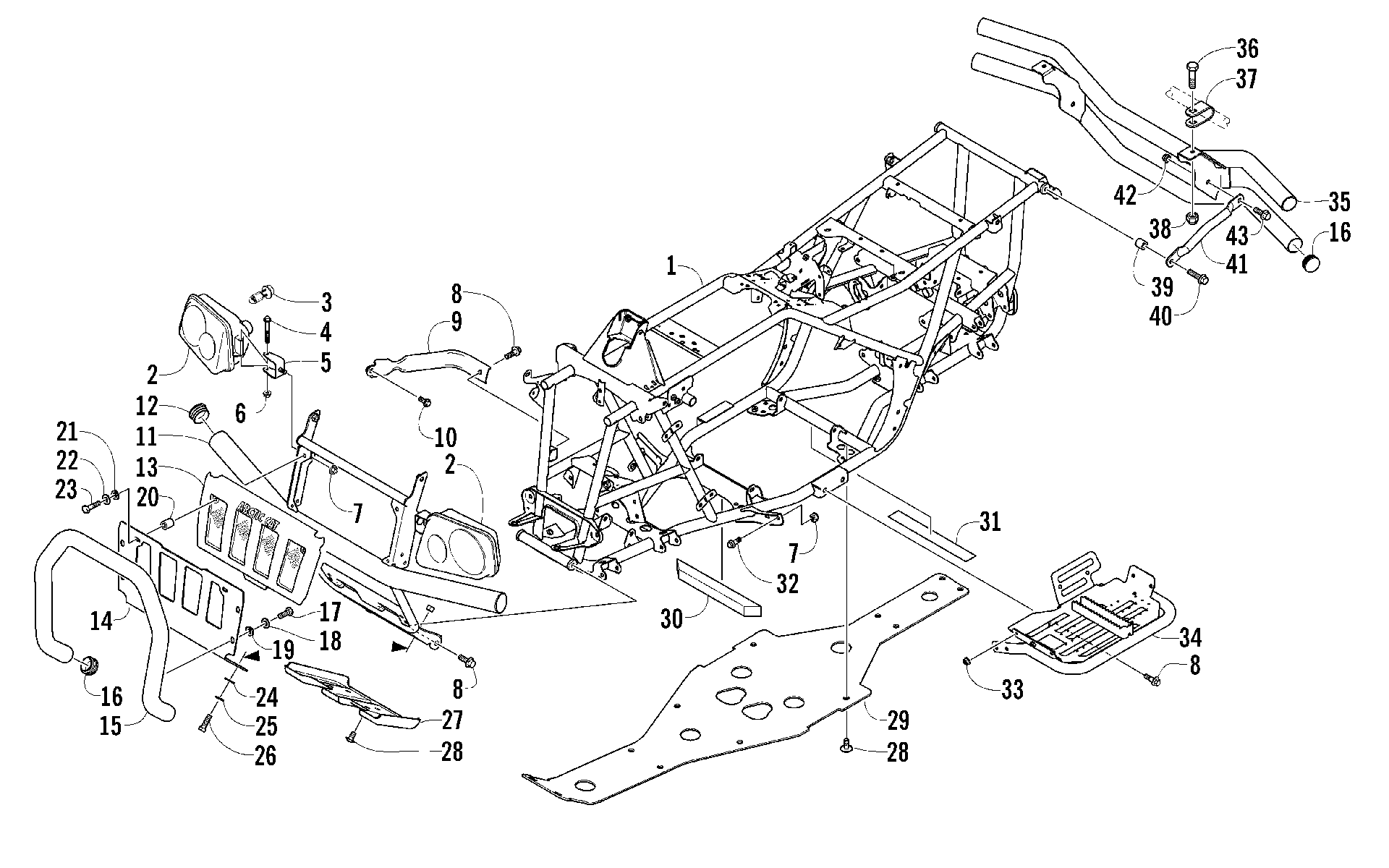

Схема рамы AND RELATED PARTS [81255] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS LE CAT GREEN [A2005ISH4BUSA]
Схема
Детали
![Рама AND RELATED PARTS [81255]](/upload/schemas/633c579b1c06d2.06295718.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 1506-465
По запросу
2
HEADLIGHT,LH-ASSY (inc. 3-6) art. 0409-031
По запросу
2
Фара правая Arctic Cat art. 0409-032
от 12 737 ₽
3
Лампочка головного света Arctic Cat art. 0409-045
от 4 990 ₽
4
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE BLK art. 8410-860
По запросу
5
BRKT, MTG,-HEADLIGHT art. 0406-945
По запросу
6
NUT,FLANGE NYLOCK-M8 art. 0423-375
По запросу
7
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
8
Болт Arctic Cat art. 8409-020
от 110 ₽
9
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
10
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
11
BUMPER,FR-BLACK (LG CH) art. 0506-544
По запросу
12
Крышка Arctic Cat art. 0406-130
По запросу
13
GRILLE, UPPER art. 0406-832
По запросу
14
PLATE,BUMPER-BLACK art. 0541-290
По запросу
15
TUBE,BUMPER-BLACK art. 0541-291
По запросу
16
CAP,BUMPER art. 0441-517
По запросу
17
Screw, Cap art. 8402-816
По запросу
18
Washer, Lock art. 8451-152
По запросу
19
Washer art. 8450-127
По запросу
20
SPACER(19MM ODX9.5MM IDX22.2MM LG Z&C) art. 1441-132
По запросу
21
WASHER,FLAT M6-6.87X25.4X2.3 Z&C art. 8450-108
По запросу
22
Washer, Lock art. 8451-121
По запросу
23
SCREW,CAP-HH M6X1X50 8.8 Z&C art. 8400-650
По запросу
24
Washer art. 8450-126
По запросу
25
Washer, Lock art. 8451-151
По запросу
26
Screw, Cap art. 8400-860
По запросу
27
PLATE,SKID-FWD LIME GREEN art. 1441-007
По запросу
28
Винт Arctic Cat art. 0423-101
от 263 ₽
29
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
30
FOAM, FRAME art. 1506-067
По запросу
31
PAD,BATTERY-TOP RR art. 0406-289
По запросу
32
Болт Arctic Cat art. 8408-816
от 110 ₽
33
Гайка Arctic Cat art. 8424-602
от 110 ₽
34
FOOTREST,RH-BLACK art. 0506-534
По запросу
34
FOOTREST, LH-BLACK art. 0506-728
По запросу
35
BUMPER,REAR-BLACK art. 0541-288
По запросу
36
Screw, Machine art. 8475-850
По запросу
37
CLAMP,U-BLK art. 0541-313
По запросу
38
Nut, Lock art. 8422-801
По запросу
39
SPACER(19MM ODX11MM IDX19MM LG Z&C) art. 1441-134
По запросу
40
Screw, Cap art. 8406-020
По запросу
41
BUMPER SUPPORT,REAR-BLACK art. 0441-486
По запросу
42
Nut, Lock art. 8422-001
По запросу
43
Screw, Cap art. 8406-040
По запросу
