модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005ISH4BUSI]

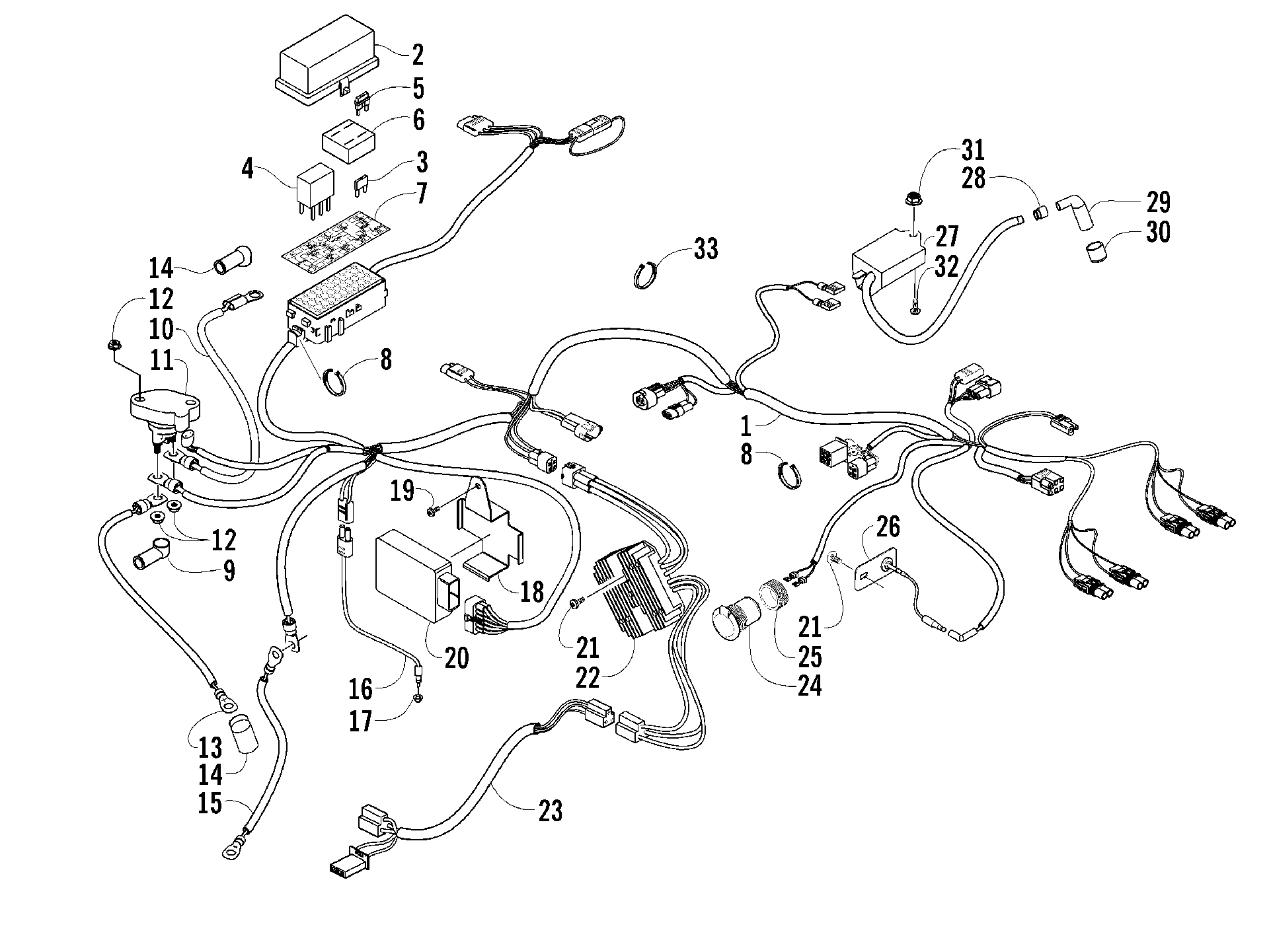

Схема жгута проводов ASSEMBLY [81230] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2005ISH4BUSI]
Схема
Детали
![Жгут проводов ASSEMBLY [81230]](/upload/schemas/633ca332cb93d1.63489062.gif)
Номер
Наименование детали
Цена
1
HARNESS,MAIN-376A SE (inc. 2-7 and two No. 8) art. 0486-155
По запросу
2
COVER, PDM - ASSY art. 0530-008
По запросу
3
Fuse - 30 Amp art. 0430-030
По запросу
3
Fuse - 15 Amp art. 0430-031
По запросу
3
Fuse - 10 Amp art. 0430-032
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
DECAL,POWER DISTRIBUTION MODULE art. 0411-828
По запросу
8
Зажим Arctic Cat art. 0123-788
По запросу
9
Boot, Terminal art. 0645-327
от 210 ₽
10
CABLE,SOLENOID/STARTER (RED) art. 0445-042
По запросу
11
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
12
Nut art. 0623-038
от 110 ₽
13
CABLE,BATTERY-RELAY (inc. one No. 14) art. 0445-052
По запросу
14
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
15
CABLE,BATTERY/CHASSIS art. 0445-037
По запросу
16
SWITCH,BRAKE-ASSY art. 0409-009
По запросу
17
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
18
BRACKET, CDI - BLACK art. 0506-985
По запросу
19
Винт Arctic Cat art. 8476-616
По запросу
20
CDI UNIT art. 3402-683
По запросу
21
Screw, Machine art. 8476-625
от 160 ₽
22
RECTIFIER-ASSY art. 3402-682
По запросу
23
HARNESS,ADAPTOR-ELECTRIC CHOKE art. 0486-148
По запросу
24
Розетка 12V Arctic Cat art. 0641-897
По запросу
25
NUT, RETAINER-12V ACC PLUG art. 0445-034
По запросу
26
KIT,FAN DIODE art. 0530-125
По запросу
27
COIL ASSY, IGNITION art. 3430-055
По запросу
28
SEAL, HIGH TENSION CORD art. 3430-009
По запросу
29
CAP ASSY, SPARK PLUG art. 3430-007
По запросу
30
SEAL SPARK PLUG art. 3430-008
По запросу
31
Гайка Arctic Cat art. 8424-602
от 110 ₽
32
Болт Arctic Cat art. 8476-620
По запросу
33
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
