модель 2005 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 FIS RED [A2005ISH4AUSI]

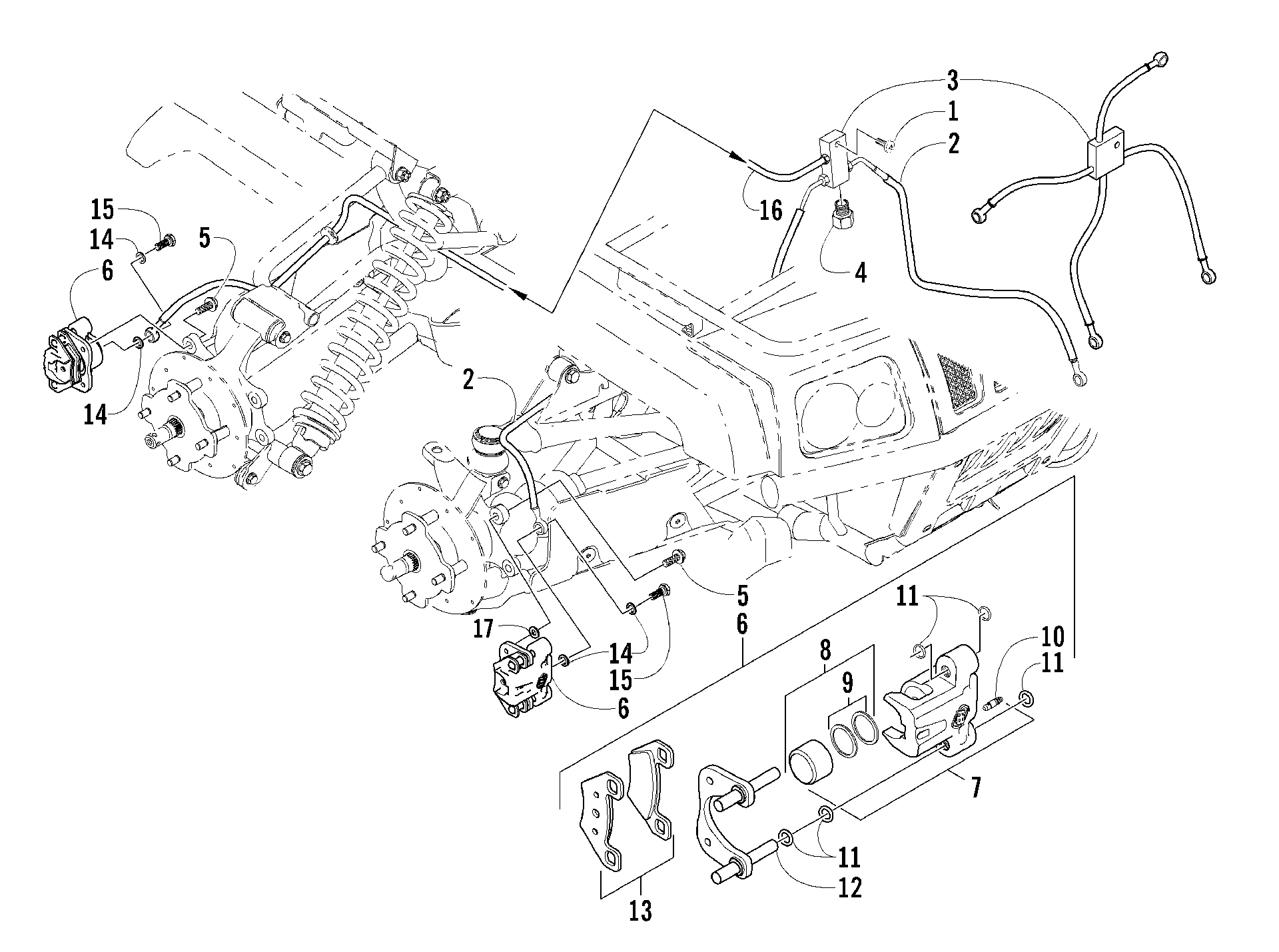

Схема Hydraulic тормоза ASSEMBLY [81203] для ATV 400 MANUAL TRANSMISSION 4X4 FIS RED [A2005ISH4AUSI]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [81203]](/upload/schemas/633c80019639f2.50526191.gif)
Номер
Наименование детали
Цена
1
Screw, Machine art. 8476-625
от 160 ₽
2
HOSE,BRAKE-FRONT (RIGHT) Use with Brake Assembly p/n 0502-620 and Brakeline, Hydraulic p/n 1402-212 art. 1402-231
По запросу
2
HOSE,BRAKE-FRONT (LEFT) Use with Brake Assembly p/n 0502-620 and Brakeline, Hydraulic p/n 1402-212 art. 1402-232
По запросу
3
HOSE,BRAKE-FAB ASSY (250) Use with Brake Assembly p/n 0502-703 art. 0502-625
По запросу
3
Hose, Brake - Assembly - Rectangular Use with Brake Assembly p/n 0502-620 and Brakeline, Hydraulic p/n 1402-212 art. 1402-086
По запросу
4
PLUG, FLARE-3/8-24 Use with Brake Assembly p/n 0502-620 and Brakeline, Hydraulic p/n 1402-212 art. 1402-031
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
6
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
7
Housing, Caliper - Assembly (inc. 8-10) art. 1436-161
По запросу
7
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
8
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
9
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
10
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
11
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
12
Пластина суппорта Arctic Cat art. 0502-605
По запросу
13
Колодка art. 1436-420
от 2 530 ₽
14
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
15
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
16
HOSE,BRAKE-REAR Use with Brake Assembly p/n 0502-620 and Brakeline, Hydraulic p/n 1402-212 art. 1402-204
По запросу
17
SPACER art. 0423-562
По запросу
