модель 2005 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 VP GREEN [A2005ATH4AUSG]

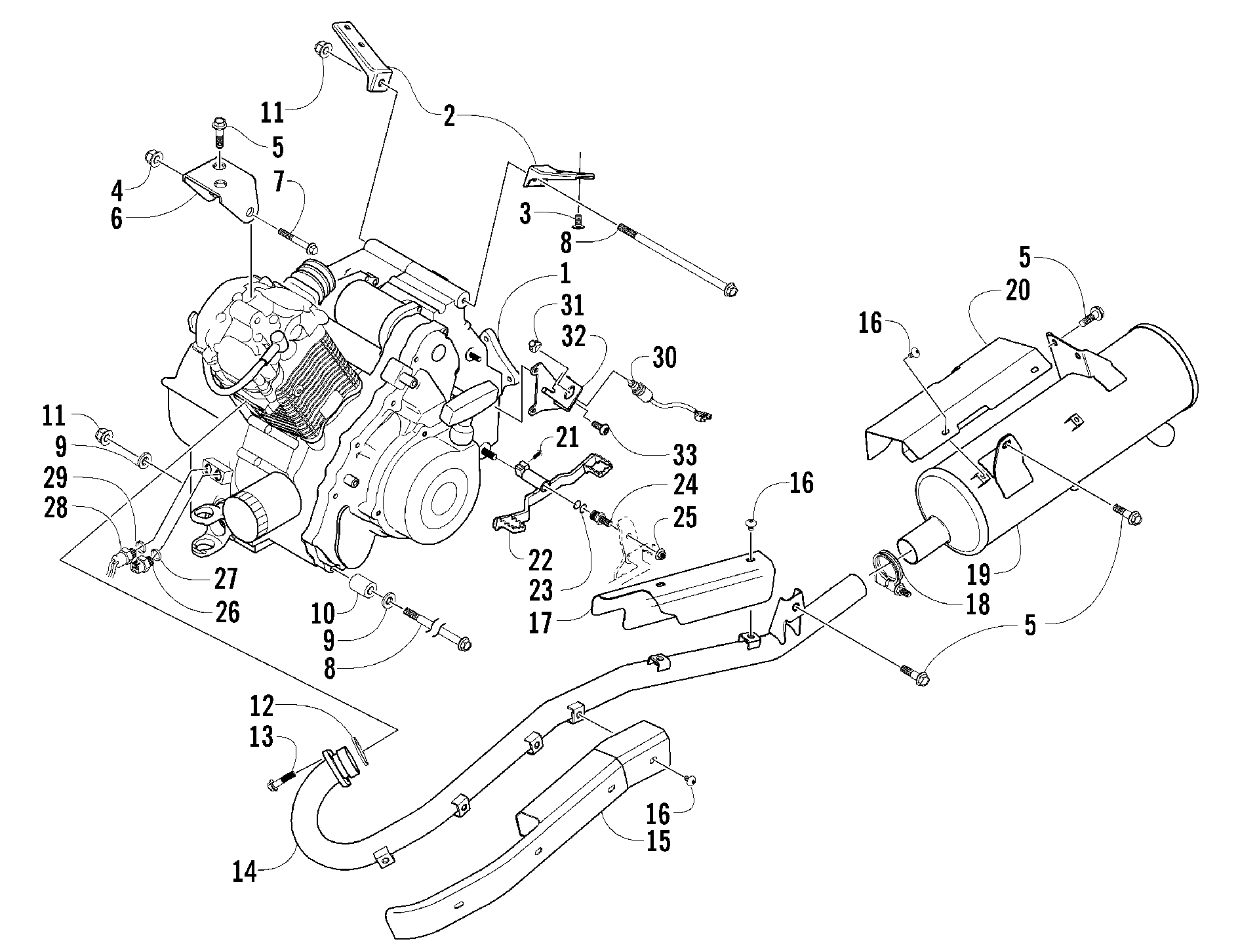

Схема двигателя AND EXHAUST [83070] для ATV 400 MANUAL TRANSMISSION 4X4 VP GREEN [A2005ATH4AUSG]
Схема
Детали
![Двигатель AND EXHAUST [83070]](/upload/schemas/633c7b0c4989c0.53095147.gif)
Номер
Наименование детали
Цена
1
ENGINE ASSY (400FK2 FROM 0463-037) art. 0462-037
По запросу
2
BRACKET,MOTOR MTG- RH-BLACK art. 0506-983
По запросу
2
BRACKET, MOTOR MTG-LH-BLACK art. 0506-984
По запросу
3
Screw, Cap art. 8408-616
По запросу
4
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
BRKT, ENGINE MTG-UPPER-BLACK art. 0506-631
По запросу
7
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
8
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
9
Шайба Arctic Cat art. 0423-426
от 110 ₽
10
Втулка art. 1423-025
от 1 092 ₽
11
Гайка Arctic Cat art. 8428-002
от 310 ₽
12
SEAL,EXHAUST PIPE art. 0412-007
По запросу
13
Болт Arctic Cat art. 8408-820
от 110 ₽
14
PIPE,EXHAUST-BLACK art. 0512-212
По запросу
15
SHIELD,EXHAUST PIPE art. 0412-220
По запросу
16
Screw, Machine art. 8477-610
По запросу
17
COVER,EXHAUST PIPE-MIDDLE art. 0412-224
По запросу
18
CLAMP,EXHAUST (NORMA ARS-M8-39.5) art. 0423-150
По запросу
19
MUFFLER-BLACK art. 0412-182
По запросу
20
COVER, MUFFLER art. 1406-023
По запросу
21
Болт Arctic Cat art. 8476-620
По запросу
22
Lever, Shift art. 0502-354
По запросу
23
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
24
PIN,PIVOT-FOOTSHIFTER art. 0402-994
По запросу
25
Nut, Lock art. 8422-002
от 882 ₽
26
SWITCH, OIL LAMP art. 3530-037
По запросу
27
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
28
Switch, Cooling Fan art. 3430-033
По запросу
29
GASKET, M16X22X2 art. 3402-013
По запросу
30
REVERSE SWITCH art. 0409-008
По запросу
31
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
32
BRACKET,REVERSE SWITCH-ASSY (inc. 33) art. 1506-449
По запросу
33
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
