модель 2005 года
- Модель 400
- Код модели ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2005ATH4AUSR]

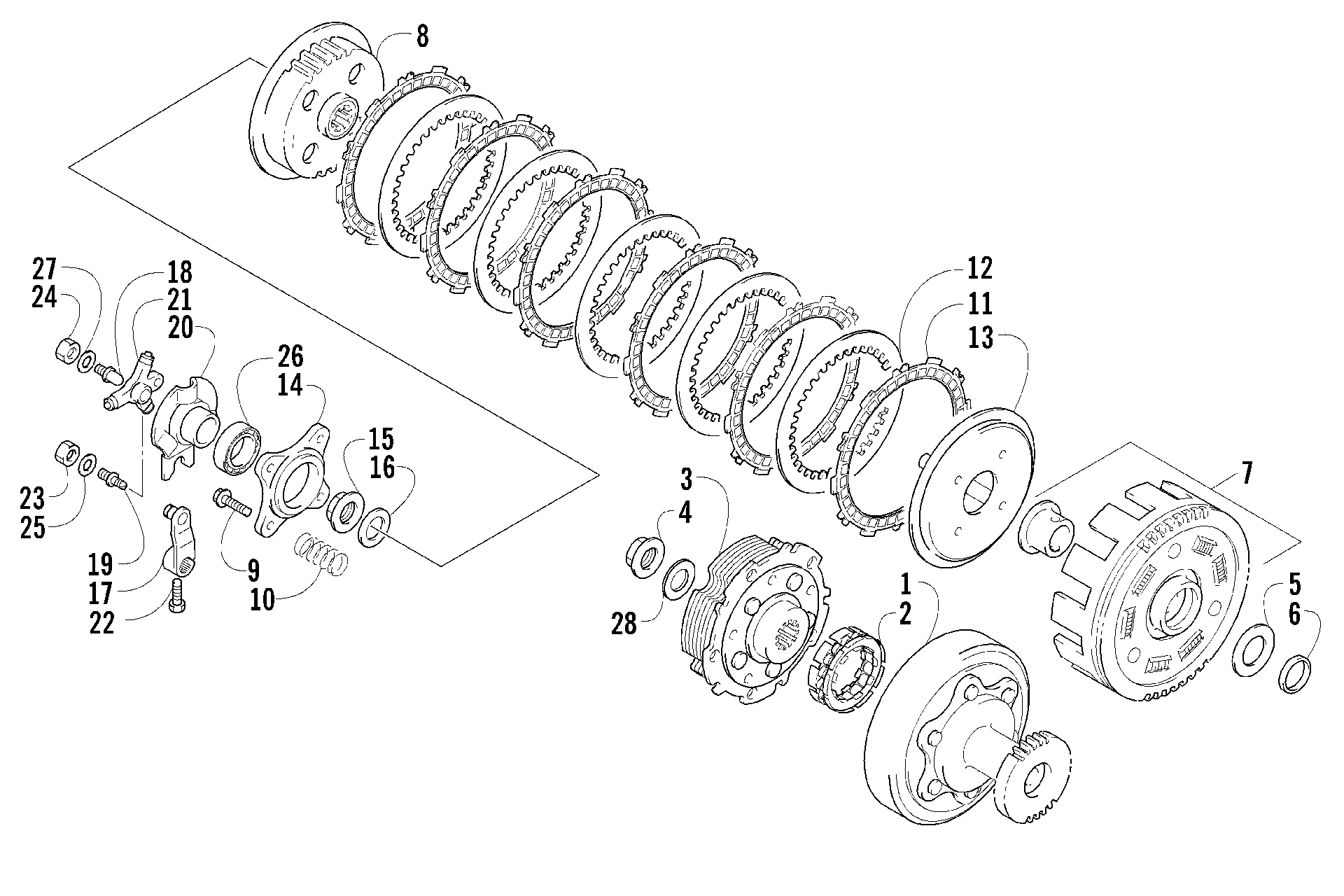

Схема сцепления ASSEMBLY [81190] для ATV 400 MANUAL TRANSMISSION 4X4 VP RED [A2005ATH4AUSR]
Схема
Детали
![Сцепление ASSEMBLY [81190]](/upload/schemas/633c705f56bac6.10112477.gif)
Номер
Наименование детали
Цена
1
HOUSING, STARTER CLUTCH art. 3446-352
По запросу
2
Clutch, One Way art. 3446-003
от 1 490 ₽
3
SHOE, STARTER CLUTCH art. 3446-290
По запросу
4
NUT, M18 art. 3423-409
По запросу
5
WASHER, PRIMARY DRIVEN THR art. 3423-515
По запросу
6
WASHER, PRIMARY DRIVEN art. 3423-516
По запросу
7
GEAR ASSY, PRIMARY DRIVEN art. 3446-291
По запросу
8
HUB, CLUTCH SLEEVE art. 3446-004
По запросу
9
BOLT 6X25 art. 3423-330
По запросу
10
SPRING, CLUTCH art. 3423-517
По запросу
11
PLATE, CLUTCH DRIVE art. 3446-006
По запросу
12
PLATE, CLUTCH DRIVEN art. 3446-007
По запросу
13
DISK, CLUTCH PRESSURE art. 3446-008
По запросу
14
Plate, Clutch Release art. 3446-009
По запросу
15
NUT, CLUTCH SLEEVE HUB art. 3423-080
По запросу
16
WASHER,20MM art. 3423-032
По запросу
17
ARM, CLUTCH RELEASE art. 3446-292
По запросу
18
BOLT,CLUTCH RLSE.ADJ.NO.1 art. 3423-361
По запросу
19
BOLT, CLUTCH RELEASE ADJ NO.2 art. 3423-083
По запросу
20
GUIDE, CL RELEASE ROLLER art. 3446-293
По запросу
21
ROLLER ASSY, CLUTCH RELEASE art. 3446-294
По запросу
22
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
23
Nut, Clutch Release - No. 2 art. 3008-014
По запросу
24
NUT,8MM art. 3423-359
По запросу
25
WASHER,6.5X16X1.2 art. 3423-027
По запросу
26
BEARING,BALL(25X42X9) art. 3402-186
По запросу
27
WASHER,8X20X1 art. 3423-360
По запросу
