модель 2005 года
- Модель 50
- Код модели ATV 50 Y-6 YOUTH CAT GREEN [A2005H2A2BUSZ]

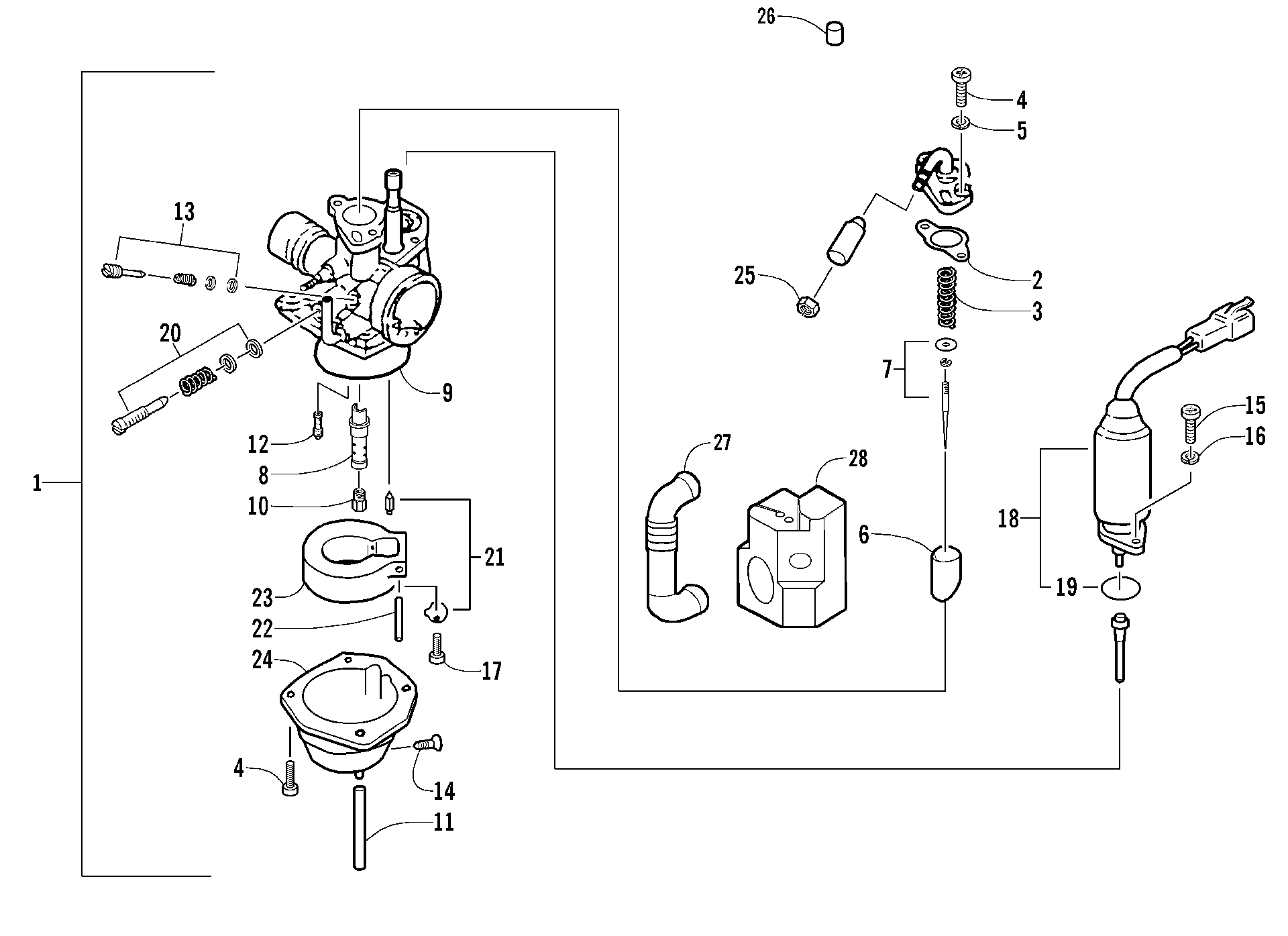

Схема карбюратора ASSEMBLY [78556] для ATV 50 Y-6 YOUTH CAT GREEN [A2005H2A2BUSZ]
Схема
Детали
![Карбюратор ASSEMBLY [78556]](/upload/schemas/633c448fb28eb4.38149053.gif)
Номер
Наименование детали
Цена
1
CARBURETOR ASS’Y (inc. 2-25) art. 3301-603
По запросу
2
CARBURETOR GASKET art. 3301-039
По запросу
3
THROTTLE VALVE SPRING art. 3301-040
По запросу
4
PAN PHILLIPS BOLT art. 3301-828
По запросу
5
SPRING WASHER art. 3301-359
По запросу
6
THROTTLE VALVE art. 3301-041
По запросу
7
NEEDLE SET art. 3301-547
По запросу
8
NEEDLE NOZZLE art. 3301-549
По запросу
9
FLOAT CHAMBER SEAL art. 3301-044
По запросу
10
JET, MAIN 80 art. 3301-615
По запросу
11
OVER FLOW TUBE art. 3301-047
По запросу
12
JET, PILOT 35 art. 3301-614
По запросу
13
AIR ADJUST SCREW SET art. 3301-052
По запросу
14
DRAIN PLUG art. 3301-049
По запросу
15
PAN PHILLIPS BOLT art. 3301-313
По запросу
16
SPRING WASHER art. 3301-358
По запросу
17
PAN PHILLIPS BOLT art. 3301-312
По запросу
18
PLUNGER STARTER (inc. 19) art. 3301-066
По запросу
19
O- RING art. 3301-299
По запросу
20
THROTTLE SCREW SET art. 3301-051
По запросу
21
Needle Valve Assembly art. 3301-053
По запросу
22
FLOAT PIN art. 3301-055
По запросу
23
FLOAT art. 3301-054
По запросу
24
FLOAT CHAMBER art. 3301-045
По запросу
25
CABLE ADJUST NUT art. 3301-050
По запросу
26
PURGE HOLE PLUG art. 3301-521
По запросу
27
TUBE BREATHER art. 3301-531
По запросу
28
CARBURETOR SHROUD art. 3301-548
По запросу
