модель 2005 года
- Модель 650 V2
- Код модели 650 V-2 4X4 FIS RED CA [A2005IBR4BCAR]

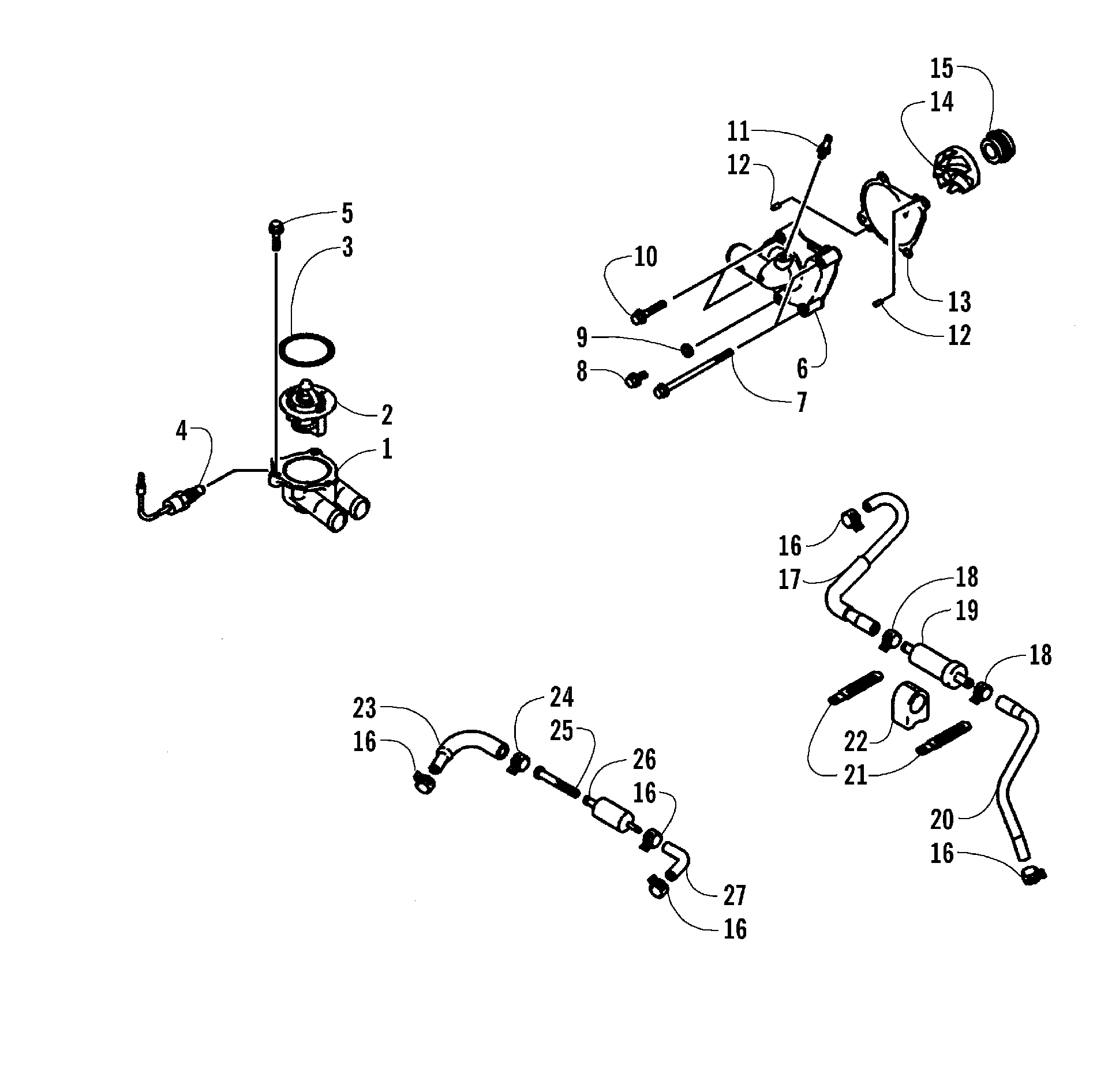

Схема системы охлаждения PUMP/THERMOSTAT ASSEMBLY [79211] для 650 V-2 4X4 FIS RED CA [A2005IBR4BCAR]
Схема
Детали
![Система охлаждения PUMP/THERMOSTAT ASSEMBLY [79211]](/upload/schemas/633c9633937474.06109402.gif)
Номер
Наименование детали
Цена
1
BODY,THERMOSTAT-LOWER art. 3201-019
По запросу
2
THERMOSTAT art. 3201-026
По запросу
3
O-RING,44.7X2.4 art. 3201-028
По запросу
4
Датчик температуры Arctic Cat art. 3201-021
от 11 900 ₽
5
BOLT,FLANGED-SMALL art. 3201-036
По запросу
6
COVER-PUMP,WATER art. 3201-177
По запросу
7
BOLT-FLANGED-SMALL art. 3201-143
По запросу
8
Screw, Cap art. 3201-144
По запросу
9
WASHER,6.2X11X1 art. 3201-281
По запросу
10
BOLT-FLANGED-SMALL art. 3201-146
По запросу
11
FITTING art. 3201-265
По запросу
12
PIN-DOWEL,4X8 art. 3201-241
По запросу
13
GASKET,WATER PUMP art. 3201-068
По запросу
14
IMPELLER art. 3201-244
По запросу
15
SEAL-MECHANICAL,WATER art. 3201-230
от 4 893 ₽
16
CLAMP art. 3201-448
По запросу
17
HOSE,COOLING-CARB-VALVE art. 3201-023
По запросу
18
CLAMP art. 3201-449
По запросу
19
VALVE,ASSY art. 3201-027
По запросу
20
HOSE,COOLING-VALVE-WATER PUMP art. 3201-024
По запросу
21
CLAMP art. 3201-033
По запросу
22
DAMPER,VALVE art. 3201-029
По запросу
23
HOSE,COOLING art. 3201-058
По запросу
24
CLAMP art. 3201-030
По запросу
25
FILTER,WATER art. 3201-025
По запросу
26
BODY, WATER FILTER art. 3201-020
По запросу
27
HOSE,COOLING-HEAD-FILTER art. 3201-022
По запросу
